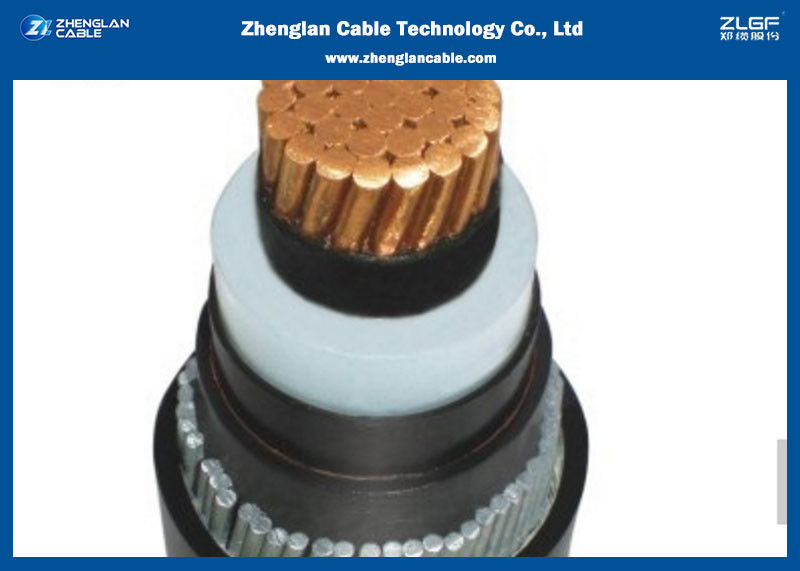

18/30KV MV jednojadrowy opancerzony kabel zasilania

18/30KV SN Jednożyłowy Kabel Zasilający Pancerzowany, Kabel Izolowany zgodny z IEC 60502/60228

Konstrukcja Kabla

Przewodniki

Stosuje się przewodniki aluminiowe lub miedziane. Przewodniki do 630 mm² będą okrągłe, zagęszczone i skręcone oraz zgodne z IEC 60228 klasa 2. Przewodnik 630 mm² będzie typu okrągłego skręconego, na który zostanie nałożona warstwa taśmy półprzewodzącej.

Ekran Przewodnika

Będzie to wytłaczana warstwa półprzewodzącego związku sieciującego, nakładana w procesie jednoczesnego potrójnego wytłaczania na przewodnik wraz z izolacją i ekranem izolacji. Potrójne wytłaczanie to jedna precyzyjna operacja, która eliminuje możliwość zanieczyszczenia między warstwami, co mogłoby powodować nierówności w polu elektrycznym. Poprzez staranny dobór materiałów i szczególną uwagę na parametry procesu, produkujemy warstwy ekranu izolacji z wymaganym stopniem siły zrywania, zgodnie z obowiązującą normą krajową lub międzynarodową.

Izolacja

Będzie to wytłaczana warstwa XLPE nakładana na ekran przewodnika w procesie potrójnego wytłaczania wraz z ekranem przewodnika i ekranem izolacji.

Ekran Izolacji

Będzie to warstwa półprzewodzącego związku sieciującego, która zostanie nałożona w procesie potrójnego wytłaczania na izolację.

Ekran Metalowy

Będzie składał się z warstwy taśmy miedzianej nakładanej spiralnie z zakładką na ekran izolacji. Na życzenie mogą być również dostarczone inne kombinacje ekranów metalowych zgodnie z wymaganiami klienta.

Zwijanie

W przypadku kabli trzyżyłowych, trzy żyły są zwijane z wypełniaczami niehigroskopijnymi, takimi jak wypełniacze polipropylenowe (PP) w przestrzeniach międzyżyłowych, a następnie nakładana jest taśma wiążąca z zakładką. Taśmy wiążące mogą być wykonane z PVC lub spienionego polietylenu.

Płaszcz Wewnętrzny (Podkład) dla Kabli Pancerzowanych

Wytłaczana warstwa PVC lub PE jest nakładana na zwinięte żyły kabli pancerzowanych. PVC jest zazwyczaj klasy ST2, a PE klasy ST7 zgodnie z IEC 60502 Część 2.

Pancerz

W przypadku kabli pancerzowanych, pancerz jest nakładany spiralnie na płaszcz wewnętrzny. W przypadku kabli jednożyłowych jest to drut aluminiowy, a w przypadku kabli wielożyłowych pancerz może być jednym z następujących wariantów:

a) Drut stalowy ocynkowany.

b) Taśma stalowa ocynkowana.

Płaszcz Zewnętrzny

Wytłaczana warstwa jest nakładana na pancerz w przypadku kabli pancerzowanych i na zwinięte żyły w przypadku kabli niepancerzowanych. Materiał płaszcza zewnętrznego może być PVC, PE, HDPE lub MDPE. Nasze

kable średniego napięcia są zazwyczaj dostarczane z czerwonymi płaszczami zewnętrznymi zgodnymi z BS 6622 lub IEC 60502. Inne kolory mogą być dostarczone w celu dopasowania do różnych warunków instalacji, takich jak wpływ promieniowania UV i różnice w składzie gleby. Formuły antytermiczne mogą być również dostarczone oprócz płaszczy zewnętrznych powlekanych grafitem, gdzie wymagane jest testowanie płaszcza na miejscu.

Właściwości Ogniowe Płaszczy Kablowych

Kable mogą być również dostarczane ze specjalnymi płaszczami zewnętrznymi z PVC o zmniejszonej palności, zgodnymi z normą IEC 60332. Możemy również dostarczać kable z płaszczami bezhalogenowymi o niskiej emisji dymu (LSZH) zgodnie z normami BS 7211 i BS 6724 lub innymi równoważnymi normami międzynarodowymi.


18/30KV SN Jednożyłowy Kabel Zasilający Pancerzowany, Kabel Izolowany zgodny z IEC 60502/60228

Kabel z miedzianym przewodem izolowany XLPE, trzy żyły Parametry Kabla:
