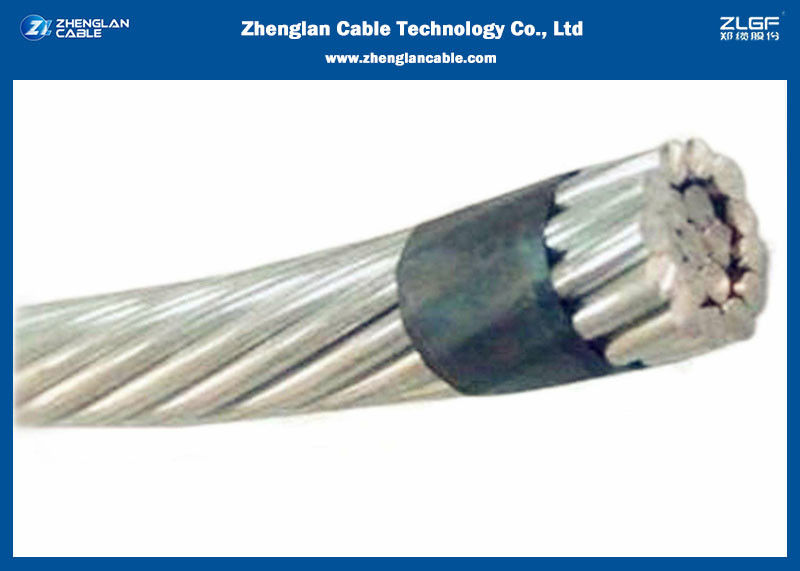

Górny przewodnik ACSR Aluminiowy przewodnik Wzmocniona stal
Górny przewodnik ACSR Aluminiowy przewodnik Wzmocniona stal
Górny przewodnik ACSR Aluminiowy przewodnik Wzmocniona stal
Górny przewodnik ACSR Aluminiowy przewodnik Wzmocniona stal

Górny przewodnik ACSR Aluminiowy przewodnik Wzmocniona stal

Szczegóły produktu

Miejsce pochodzenia: Henan, Chiny

Nazwa handlowa: Zhenglan Cable

Orzecznictwo: 3C; ISO 9001:2015, ISO 14001:2005, OHSAS 18001:2007

Numer modelu: Przewód goły ACSR (powierzchnia AL: 125 mm2, stal: 20,4 mm2 łącznie: 145 mm2)

Warunki płatności i wysyłki

Minimalne zamówienie: 300 metrów

Szczegóły pakowania: Bęben drewniany, bęben drewniany i stalowy, na życzenie klienta

Czas dostawy: 15 dni

Zasady płatności: Akredytywa, T/T,

Uzyskaj najlepszą cenę

Szczegóły produktu

Opis produktu
Podkreślić:

przewód aluminiowy ACSR wzmocniony stalą

,

przewodnik linii powietrznej

,

Przewodnik aluminiowy 125mm2 ACSR

Tworzywo:
AL/stal
Rdzeń:
Normalny lub dostosowany
Charakteryzuje się:
GOŁY dyrygent
Opancerzony:
NIE
Tworzywo:
AL/stal
Rdzeń:
Normalny lub dostosowany
Charakteryzuje się:
GOŁY dyrygent
Opancerzony:
NIE
Górny przewodnik ACSR Aluminiowy przewodnik Wzmocniona stal

Przewód goły napowietrzny(Powierzchnia Al:125mm2 Stal:20.4mm2 Całkowita:145mm2)​​, Przewód ACSR zgodny z IEC 61089



ZASTOSOWANIE

Przewody ACSR są szeroko stosowane do przesyłu energii elektrycznej na duże odległości, ponieważ idealnie nadają się do długich przęseł linii napowietrznych. Są również używane jako posyłacz do podtrzymywania napowietrznych kabli elektrycznych.



NORMA

Podstawowa konstrukcja zgodna z normami BS 215-2 / BS EN 50182 / IEC 61089 / ASTM B 232/B 232M / DIN 48204 / JIS C 3110.



Uwaga: Podane w powyższej tabeli wartości prądu znamionowego opierają się na prędkości wiatru 0,6 metra na sekundę, promieniowaniu cieplnym słońca 1200 watów na metr kwadratowy, temperaturze otoczenia 50° C i temperaturze przewodu 80°C.



KONSTRUKCJA

Przewody ACSR składają się z kilku drutów aluminiowych i ocynkowanych stalowych, skręconych w koncentryczne warstwy. Drut lub druty tworzące rdzeń są wykonane z ocynkowanej stali, a warstwa lub warstwy zewnętrzne są aluminiowe. Rdzeń z ocynkowanej stali składa się zazwyczaj z 1, 7 lub 19 drutów. Średnice drutów stalowych i aluminiowych mogą być takie same lub różne.

Poprzez zmianę proporcji aluminium i stali można osiągnąć wymagane charakterystyki dla każdego konkretnego zastosowania. Wyższą wytrzymałość na rozciąganie można uzyskać, zwiększając zawartość stali, a wyższą zdolność przenoszenia prądu, zwiększając zawartość aluminium.



WŁAŚCIWOŚCI ELEKTRYCZNE

gęstość@20ºC Aluminium: 2.703 kg/dm
Stal ocynkowana: 7.80 kg/dm
Współczynnik temperaturowy@20°C Aluminium: 0.00403 (°C)
rezystywność@20°C Aluminium: Nie powinna przekraczać 0.028264

Rozszerzalność liniowa



 Aluminium: 23 x10 (°C)
Stal ocynkowana: 11.5 x10 (1/°C)



WARUNKI SERWISOWE

Temperatura otoczenia -5°C - 50°C
Ciśnienie wiatru 80 – 130kg/m
Przyspieszenie sejsmiczne 0.12 - 0.05g
Poziom izokerauniczny 10 – 18
Wilgotność względna 5 – 100%



DANE TECHNICZNE

Liczba drutów Moduł sprężystości Współczynnik rozszerzalności liniowej
AL STAL Kg/mm2 Lb/in2 1/Cº 1/Fº
6 1 81 11.5 x106 19.1 x10-6 10.6 x10-6
6 7 77 11.0 x106 19.8 x10-6 11.0 x10-6
12 7 107 15.2 x106 15.3 x10-6 8.5 x10-6
18 1 67 9.5 x106 21.2 x10-6 11.8 x10-6
24 7 74 10.5 x106 19.6 x10-6 10.9 x10-6
26 7 77 10.9 x106 18.9 x10-6 10.5 x10-6
28 7 79 11.2 x106 18.4 x10-6 10.2 x10-6
30 7 82 11.6 x106 17.8 x10-6 9.9 x10-6
30 19 80 11.4 x106 18.0 x10-6 10.0 x10-6
32 19 82 11.7 x106 17.5 x10-6 9.7 x10-6
54 7 70 9.9 x106 19.3 x10-6 10.7 x10-6
54 19 68 9.7 x106 19.4 x10-6 10.8 x10-6



PARAMETRY KONSTRUKCJI

• IEC 60189

Kod Nominalna powierzchnia Splot Średnica zewnętrzna Waga Obciążenie zrywające Rezystancja elektryczna @20° Prąd znamionowy*
  AL STAL CAŁKOWITA AL STAL
  mm2 mm2 mm2 Nr.xmm Nr.xmm mm Kg/Km KN Ω/Km A
16 16 2.67 18.7 6/1.84 1/1.84 5.52 64.6 6.08 1.7934 85
25 25 4.17 29.2 6/2.30 1/2.30 6.9 100.9 9.13 1.1478 112
40 40 6.67 46.7 6/2.91 1/2.91 8.73 161.5 14.4 0.7174 150
63 63 10.5 73.5 6/3.66 1/3.66 10.98 254.4 21.63 0.4555 198
100 100 16.7 117 6/4.61 1/4.61 13.83 403.8 34.33 0.2869 263
125 125 6.94 132 18/2.97 1/2.97 14.85 397.9 29.17 0.2304 299
125 125 20.4 145 26/2.47 7/1.92 15.64 503.9 45.69 0.231 302
160 160 8.89 169 18/3.36 1/3.36 16.8 509.3 36.18 0.18 347
160 160 26.1 186 26/2.80 7/2.18 17.74 644.9 57.69 0.1805 351
200 200 11.1 211 18/3.76 1/3.76 18.8 636.7 44.22 0.144 398
200 200 32.6 233 26/3.13 7/2.43 19.81 806.2 70.13 0.1444 402
250 250 24.6 275 22/3.80 7/2.11 21.53 880.6 68.72 0.1154 458
250 250 40.7 291 26/3.50 7/2.72 22.16 1007.7 87.67 0.1155 461
315 315 21.8 337 45/2.99 7/1.99 23.91 1039.6 79.03 0.0917 526
315 315 51.3 366 26/3.93 7/3.05 24.87 1269.7 106.83 0.0917 530
400 400 27.7 428 45/3.36 7/2.24 26.88 1320.1 98.36 0.0722 607
400 400 51.9 452 54/3.07 7/3.07 27.63 1510.3 123.04 0.0723 610
450 450 31.1 481 45/3.57 7/2.38 28.56 1485.2 107.47 0.0642 651
450 450 58.3 508 54/3.26 7/3.26 29.34 1699.1 138.42 0.0643 655
500 500 34.6 535 45/3.76 7/2.51 30.09 1650.2 119.41 0.0578 693
500 500 64.8 565 54/3.43 7/3.43 30.87 1887.9 153.8 0.0578 697
560 560 38.7 599 45/3.98 7/2.65 31.83 1848.2 133.74 0.0516 741
560* 560 70.9 631 54/3.63 19/2.18 32.68 2103.4 172.59 0.0516 745
630 630 43.6 674 45/4.22 7/2.81 33.75 2079.2 150.45 0.0459 794
630* 630 79.8 710 54/3.85 19/2.31 34.65 2366.3 191.77 0.0459 798
710 710 49.1 759 45/4.48 7/2.99 35.85 2343.2 169.56 0.0407 851
710* 710 89.9 800 54/4.09 19/2.45 36.79 2666.8 216.12 0.0407 856
800* 800 34.6 835 72/3.76 7/2.51 37.61 2480.2 167.41 0.0361 910
800* 800 66.7 867 84/3.48 7/3.48 38.28 2732.7 205.33 0.0362 912
800* 800 101 901 54/4.34 19/2.61 39.09 3004.9 243.52 0.0362 916
900* 900 38.9 939 72/3.99 7/2.66 39.9 2790.2 188.33 0.0321 972
900* 900 75 975 84/3.69 7/3.69 40.59 3074.2 226.5 0.0322 974
1000* 1000 43.2 1043 72/4.21 7/2.80 42.08 3100.3 209.26 0.0289 1031
1120* 1120 47.3 1167 72/4.45 19/1.78 44.5 3464.9 234.53 0.0258 1096
1120* 1120 91.2 1211 84/4.12 19/2.47 45.31 3811.5 283.17 0.0258 1100
1250* 1250 102 1352 84/4.35 19/2.61 47.85 4253.9 316.04 0.0232 1165
1250* 1250 52.8 1303 72/4.70 19/1.88 47 3867.1 261.75 0.0231 1163
1120* 1120 91.2 1211 84/4.12 19/2.47 45.31 3811.5 283.17 0.0258 1100







     Dlaczego wybrać nas?

  • OEUsługi M/ODM świadczone;
  • Produkty zgodne z normami GB, IEC, BS, ASTM, DIN, VDE i JIS; Akceptowane wymagania standardowe klienta;
  • Certyfikat ISO 9001:2015, ISO 14001:2015 i OHSAS 18001:2007;
  • Kapitał zakładowy 30 milionów USD, a fabryka zajmuje powierzchnię 60 000 m²;
  • Zaawansowany sprzęt i procedury testowe, 100% kontrola przed wysyłką z fabryki;
  • Gwarancja wystarczających zapasów i najszybszego czasu wysyłki;
  • Profesjonalne usługi przedsprzedażowe i posprzedażowe.
