Przewód aluminiowy stalowy wzmocniony do przesyłu energii

Name: Przewód aluminiowy stalowy wzmocniony do przesyłu energii
Brand: Zhenglan Cable Technology Co., Ltd
SKU: CABO CAA
Price: 49.05 USD
Availability: InStock

Szczegóły produktu

Miejsce pochodzenia: Henan, Chiny

Nazwa handlowa: Zhenglan Cable

Orzecznictwo: 3C; ISO 9001:2015, ISO 14001:2005, OHSAS 18001:2007

Numer modelu: CABO CAA

Warunki płatności i wysyłki

Minimalne zamówienie: Zbywalny

Cena: Zbywalny

Szczegóły pakowania: Bęben drewniany, bęben drewniany żelazny, na życzenie klienta

Czas dostawy: 15 dni

Zasady płatności: T/T, akredytywa

Uzyskaj najlepszą cenę

Szczegóły produktu

Opis produktu

Podkreślić:
                                                                                                                                                                                    przewód aluminiowy ACSR wzmocniony stalą, przewodnik linii powietrznej, przewody ACSR do przesyłu energii prądu przemiennego


Tworzywo:	Wzmocniona stal	Kolor osłony zewnętrznej:	Nic
Rdzeń:	Stal	Długość bębna kablowego:	dostosowane
Charakteryzuje się:	GOŁY dyrygent	Całkowity obszar:	18,7 ~ 1211

Tworzywo:	Wzmocniona stal
Kolor osłony zewnętrznej:	Nic
Rdzeń:	Stal
Długość bębna kablowego:	dostosowane
Charakteryzuje się:	GOŁY dyrygent
Całkowity obszar:	18,7 ~ 1211

Przewód aluminiowy stalowy wzmocniony do przesyłu energii

Przewód aluminiowy stalowy wzmocniony (ACSR) CABO CAA DOTTEREL/SWAN/SPARROW/Penguin goły

ZASTOSOWANIE

Przewody ACSR są szeroko stosowane do przesyłu energii elektrycznej na duże odległości, ponieważ idealnie nadają się do długich przęseł linii napowietrznych. Są również używane jako posyłacz do podtrzymywania napowietrznych kabli elektrycznych.

NORMA

Podstawowa konstrukcja zgodna z normami BS 215-2 / BS EN 50182 / IEC 61089 / ASTM B 232/B 232M / DIN 48204 / JIS C 3110.

KONSTRUKCJA

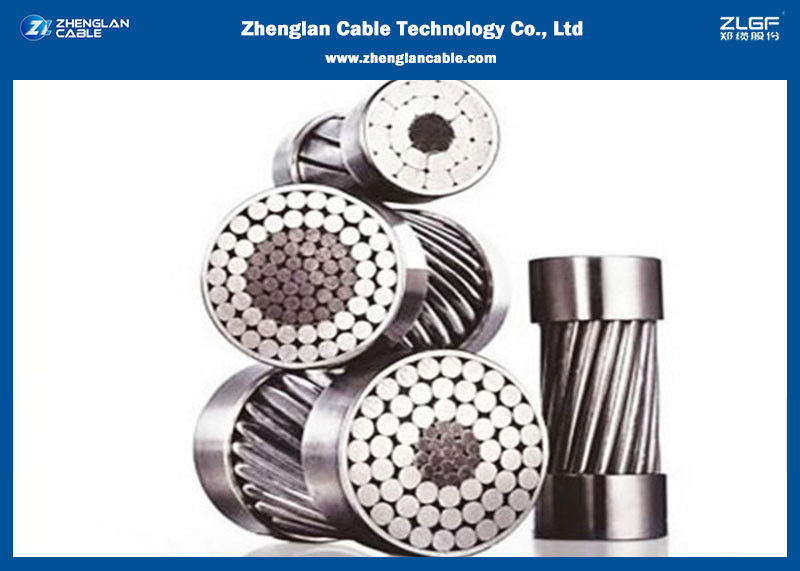

Przewody ACSR składają się z kilku drutów aluminiowych i ocynkowanych stalowych, skręconych w koncentryczne warstwy. Drut lub druty tworzące rdzeń są wykonane z ocynkowanej stali, a warstwa lub warstwy zewnętrzne są aluminiowe. Rdzeń ze stali ocynkowanej składa się zazwyczaj z 1, 7 lub 19 drutów. Średnice drutów stalowych i aluminiowych mogą być takie same lub różne.

Poprzez zmianę proporcji aluminium i stali można osiągnąć wymagane charakterystyki dla każdego konkretnego zastosowania. Wyższą wytrzymałość na rozciąganie można uzyskać, zwiększając zawartość stali, a wyższą zdolność przenoszenia prądu, zwiększając zawartość aluminium.

DANE TECHNICZNE

Liczba drutów		Moduł sprężystości		Współczynnik rozszerzalności liniowej
AL	STAL	Kg/mm2	Lb/in2	1/Cº	1/Fº
6	1	81	11,5 x10⁶	19,1 x10^-6	10,6 x10^-6
6	7	77	11,0 x10⁶	19,8 x10^-6	11,0 x10^-6
12	7	107	15,2 x10⁶	15,3 x10^-6	8,5 x10^-6
18	1	67	9,5 x10⁶	21,2 x10^-6	11,8 x10^-6
24	7	74	10,5 x10⁶	19,6 x10^-6	10,9 x10^-6
26	7	77	10,9 x10⁶	18,9 x10^-6	10,5 x10^-6
28	7	79	11,2 x10⁶	18,4 x10^-6	10,2 x10^-6
30	7	82	11,6 x10⁶	17,8 x10^-6	9,9 x10^-6
30	19	80	11,4 x10⁶	18,0 x10^-6	10,0 x10^-6
32	19	82	11,7 x10⁶	17,5 x10^-6	9,7 x10^-6
54	7	70	9,9 x10⁶	19,3 x10^-6	10,7 x10^-6
54	19	68	9,7 x10⁶	19,4 x10^-6	10,8 x10^-6

PARAMETRY KONSTRUKCJI

• IEC 60189

Kod	Powierzchnia nominalna			Splot		Średnica zewnętrzna	Waga	Obciążenie niszczące	Rezystancja elektryczna @20°	Prąd znamionowy*
	AL	STAL	CAŁKOWITA	AL	STAL
	mm2	mm2	mm2	Nr.^xmm	Nr.^xmm	mm	Kg/Km	KN	Ω/Km	A
16	16	2,67	18,7	6/1,84	1/1,84	5,52	64,6	6,08	1,7934	85
25	25	4,17	29,2	6/2,30	1/2,30	6,9	100,9	9,13	1,1478	112
40	40	6,67	46,7	6/2,91	1/2,91	8,73	161,5	14,4	0,7174	150
63	63	10,5	73,5	6/3,66	1/3,66	10,98	254,4	21,63	0,4555	198
100	100	16,7	117	6/4,61	1/4,61	13,83	403,8	34,33	0,2869	263
125	125	6,94	132	18/2,97	1/2,97	14,85	397,9	29,17	0,2304	299
125	125	20,4	145	26/2,47	7/1,92	15,64	503,9	45,69	0,231	302
160	160	8,89	169	18/3,36	1/3,36	16,8	509,3	36,18	0,18	347
160	160	26,1	186	26/2,80	7/2,18	17,74	644,9	57,69	0,1805	351
200	200	11,1	211	18/3,76	1/3,76	18,8	636,7	44,22	0,144	398
200	200	32,6	233	26/3,13	7/2,43	19,81	806,2	70,13	0,1444	402
250	250	24,6	275	22/3,80	7/2,11	21,53	880,6	68,72	0,1154	458
250	250	40,7	291	26/3,50	7/2,72	22,16	1007,7	87,67	0,1155	461
315	315	21,8	337	45/2,99	7/1,99	23,91	1039,6	79,03	0,0917	526
315	315	51,3	366	26/3,93	7/3,05	24,87	1269,7	106,83	0,0917	530
400	400	27,7	428	45/3,36	7/2,24	26,88	1320,1	98,36	0,0722	607
400	400	51,9	452	54/3,07	7/3,07	27,63	1510,3	123,04	0,0723	610
450	450	31,1	481	45/3,57	7/2,38	28,56	1485,2	107,47	0,0642	651
450	450	58,3	508	54/3,26	7/3,26	29,34	1699,1	138,42	0,0643	655
500	500	34,6	535	45/3,76	7/2,51	30,09	1650,2	119,41	0,0578	693
500	500	64,8	565	54/3,43	7/3,43	30,87	1887,9	153,8	0,0578	697
560	560	38,7	599	45/3,98	7/2,65	31,83	1848,2	133,74	0,0516	741
560*	560	70,9	631	54/3,63	19/2,18	32,68	2103,4	172,59	0,0516	745
630	630	43,6	674	45/4,22	7/2,81	33,75	2079,2	150,45	0,0459	794
630*	630	79,8	710	54/3,85	19/2,31	34,65	2366,3	191,77	0,0459	798
710	710	49,1	759	45/4,48	7/2,99	35,85	2343,2	169,56	0,0407	851
710*	710	89,9	800	54/4,09	19/2,45	36,79	2666,8	216,12	0,0407	856
800*	800	34,6	835	72/3,76	7/2,51	37,61	2480,2	167,41	0,0361	910
800*	800	66,7	867	84/3,48	7/3,48	38,28	2732,7	205,33	0,0362	912
800*	800	101	901	54/4,34	19/2,61	39,09	3004,9	243,52	0,0362	916
900*	900	38,9	939	72/3,99	7/2,66	39,9	2790,2	188,33	0,0321	972
900*	900	75	975	84/3,69	7/3,69	40,59	3074,2	226,5	0,0322	974
1000*	1000	43,2	1043	72/4,21	7/2,80	42,08	3100,3	209,26	0,0289	1031
1120*	1120	47,3	1167	72/4,45	19/1,78	44,5	3464,9	234,53	0,0258	1096
1120*	1120	91,2	1211	84/4,12	19/2,47	45,31	3811,5	283,17	0,0258	1100
1250*	1250	102	1352	84/4,35	19/2,61	47,85	4253,9	316,04	0,0232	1165
1250*	1250	52,8	1303	72/4,70	19/1,88	47	3867,1	261,75	0,0231	1163
1120*	1120	91,2	1211	84/4,12	19/2,47	45,31	3811,5	283,17	0,0258	1100

Dlaczego wybierasz nas?

Produkty zgodne z normami GB, IEC, BS, ASTM, DIN, VDE i JIS; Akceptowane wymagania standardowe klienta;
Certyfikat ISO 9001:2015, ISO 14001:2015 i OHSAS 18001:2007;
Kapitał zakładowy 30 milionów USD, a fabryka zajmuje powierzchnię 60 000 m²;
Zaawansowany sprzęt i procedury testowe, 100% kontrola przed opuszczeniem fabryki;
Gwarancja wystarczających zapasów i najwyższego czasu wysyłki;

Tags:

Przewód ACSR 150/25 mm² Przewód aluminiowy zbrojony stalą z drutem stalowym ocynkowanym do nieizolowanych linii napowietrznych IEC61089 EN50182 GB/T-1179
