Szczegóły produktu
Miejsce pochodzenia: Henan, Chiny
Nazwa handlowa: Zhenglan Cable
Orzecznictwo: 3C; ISO 9001:2015, ISO 14001:2005, OHSAS 18001:2007
Numer modelu: Powierzchnia nominalna: 575 mm2 napowietrzny przewód goły
Warunki płatności i wysyłki
Minimalne zamówienie: 300 metrów
Cena: 0.1-90USD/m
Szczegóły pakowania: Bęben drewniany, bęben drewniany i stalowy, na życzenie klienta
Czas dostawy: 15 dni
Zasady płatności: Akredytywa, T/T,
Możliwość Supply: 15-30 ton/dzień
Tworzywo: |
Stop aluminium |
Kolor osłony zewnętrznej: |
NIE |
Kraj oryginału: |
Chiny |
Test: |
100% |
Charakteryzuje się: |
GOŁY dyrygent |
Najbliższy port: |
Port Qingdao |
Tworzywo: |
Stop aluminium |
Kolor osłony zewnętrznej: |
NIE |
Kraj oryginału: |
Chiny |
Test: |
100% |
Charakteryzuje się: |
GOŁY dyrygent |
Najbliższy port: |
Port Qingdao |
Włókno przewodzące nadgórne bezprzewodnikowe ((Obszar nominalny:18.4~1439mm2), przewodnik AAAC zgodnie z IEC 61089
APLIKACJA: AAAC jest stosowany głównie jako kablówka przenośna, jako kablówka głównego i wtórnego dystrybucji.rzeki i doliny, w których występują szczególne warunki geograficzne.
STANDARD
Podstawowy projekt zgodny ze standardami BS 3242 / BS EN 50182 / IEC 61089 / ASTM B 399/B 399M / DIN 48201-6.
BUDOWNIE

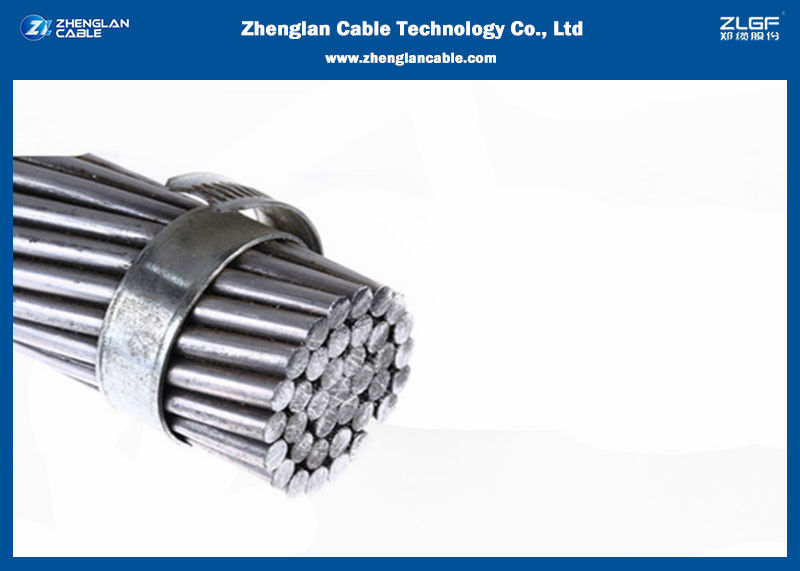

Kabel AAAC składa się z przewodów ze stopu aluminium.
W niniejszej sekcji omawiane są stopy aluminiowe typu magnezu i krzemu podlegające obróbce cieplnej zgodnie z obowiązującą normą międzynarodową,właściwości elektryczne i mechaniczne, których wszystkie wchodzą w zakres wartości sugerowanych przez odpowiednią normęZestawy o wyższej wytrzymałości, ale niższej przewodności niż aluminium czyste.Przewodniki stopu mogą być czasami wykorzystywane do korzyści zamiast bardziej konwencjonalnych ACSR; Posiadając niższe obciążenia pęknięcia niż te drugie, ich zastosowanie staje się szczególnie korzystne, gdy obciążenia lodowe i wiatrowe są niskie.
(*) Uwaga: Wartości prądu znamionowego wymienione w tabeli powyżej opierają się na prędkości wiatru 0,6 m/s, promieniowaniu słonecznym 1200 watów/m2,temperatura otoczenia 50°C i temperatura przewodnika 80°C.
Właściwości elektryczne
| gęstość @ 20oC | 20,70 kg/dm |
| Współczynnik temperatury @20°C | 00,00360 (°C) |
| odporność @ 20°C | 0.0326 Ohm mm2/m |
| liniowa ekspansywność |
23 x10-6 (°C) |
Warunki świadczenia usług
| Temperatura otoczenia | -5°C - 50°C |
| Ciśnienie wiatru | 80 130 kg/m |
| Przyspieszenie sejsmiczne | 00,12 - 0,05 g |
| Poziom izokerauniczny | 10 18 |
| wilgotność względna | 5 ️ 100% |
Włókno przewodzące nadgórne bezprzewodnikowe ((Obszar nominalny:18.4~1439mm2), przewodnik AAAC zgodnie z parametrami konstrukcyjnymi IEC 61089
• IEC 60189
| Numer kodu | Numer przewodów | A2 Przewodniki | Maksymalny opór prądu stałego przewodnika w temperaturze 20°C | ||||
| Obszar obliczony | Średnica przewodów | Średnica przewodnika | Przybliżona waga | Siła nominalna | |||
| mm2 | - | mm2 | mm | mm | kg/km | DaN | Ω/km |
| 16 | 7 | 18.4 | 1.83 | 5.49 | 50.4 | 5.43 | 1.7896 |
| 25 | 7 | 28.8 | 2.29 | 6.87 | 78.7 | 8.49 | 1.1453 |
| 40 | 7 | 46 | 2.89 | 8.67 | 125.9 | 13.58 | 0.7158 |
| 63 | 7 | 72.5 | 3.63 | 10.8 | 198.3 | 21.39 | 0.4545 |
| 100 | 19 | 115 | 2.78 | 13.9 | 316.3 | 33.95 | 0.2877 |
| 125 | 19 | 144 | 3.1 | 15.5 | 395.4 | 42.44 | 0.2302 |
| 160 | 19 | 184 | 3.51 | 17.55 | 506.1 | 54.32 | 0.1798 |
| 200 | 19 | 230 | 3.93 | 19.65 | 623.7 | 67.91 | 0.1439 |
| 250 | 19 | 288 | 4.39 | 21.95 | 790.8 | 84.68 | 0.1151 |
| 315 | 37 | 363 | 3.53 | 24.71 | 998.9 | 106.95 | 0.0916 |
| 400 | 37 | 460 | 3.98 | 27.86 | 1268.4 | 135.81 | 0.0721 |
| 450 | 37 | 518 | 4.22 | 29.54 | 1426.9 | 152.79 | 0.0641 |
| 500 | 37 | 575 | 4.45 | 31.15 | 1585.5 | 169.76 | 0.0577 |
| 560 | 61 | 645 | 3.67 | 33.03 | 1778.4 | 190.14 | 0.0516 |
| 630 | 61 | 725 | 3.89 | 35.01 | 2000.7 | 213.9 | 0.0458 |
| 710 | 61 | 817 | 4.13 | 37.17 | 2254.8 | 241.07 | 0.0407 |
| 800 | 61 | 921 | 4.38 | 39.42 | 2540.6 | 271.62 | 0.0361 |
| 900 | 91 | 1036 | 3.81 | 41.91 | 2861.1 | 305.58 | 0.0321 |
| 1000 | 91 | 1151 | 4.01 | 44.11 | 3179 | 339.53 | 0.0289 |
| 1120 | 91 | 1289 | 4.25 | 46.75 | 3560.5 | 380.27 | 0 0258 |
| Nazwa kodu | Łączna powierzchnia | Wylotowanie na morzu | Numer kierowcy średnica |
Waga nominalna | Siła nominalna | Maksymalny opór prądu stałego w wieku 20 latoC |
|
| AWG lub MCM | mm2 | Nie / mm | mm | kg/km | kN | Ω /km | |
| Akron | 30.58 | 15.52 | Siedem razy jeden.68 | 5.04 | 43 | 4.92 | 2.1588 |
| Alton. | 48.69 | 24.71 | Siedem razy dwa.12 | 6.36 | 68 | 7.83 | 1.3557 |
| Ames | 77.47 | 39.19 | Siedem razy dwa.67 | 8.01 | 108 | 12.42 | 0.8547 |
| Azusa | 123.3 | 62.44 | 7 razy 3.37 | 10.11 | 171 | 18.88 | 0.5365 |
| Anaheim | 155.4 | 78.55 | 7 razy 3.78 | 11.34 | 216 | 23.75 | 0.4264 |
| Amherst | 195.7 | 99.30 | 7 razy 4.25 | 12.75 | 272 | 30.03 | 0.3373 |
| Sojusz | 246.9 | 125.10 | 7 razy 4.77 | 14.31 | 343 | 37.83 | 0.2678 |
| Butte | 312.8 | 158.60 | 19 razy 3.26 | 16.30 | 435 | 46.46 | 0.2112 |
| Kanton | 394.5 | 199.90 | 19 razy 3.66 | 18.30 | 548 | 58.56 | 0.1676 |
| Kair | 465.4 | 236.40 | 19 razy 3.98 | 19.90 | 649 | 69.25 | 0.1417 |
| Darien. | 559.5 | 283.57 | 19 razy 4.36 | 21.80 | 778 | 83.10 | 0.1181 |
| Elgin | 652.6 | 331.00 | 19 razy 4.71 | 23.55 | 908 | 96.98 | 0.1012 |
| Flint | 740.8 | 374.50 | 37 razy 3.59 | 25.13 | 1028 | 107.36 | 0.0894 |
| Greeley | 927.2 | 469.60 | 37 razy 4.02 | 28.14 | 1289 | 134.62 | 0.0713 |
