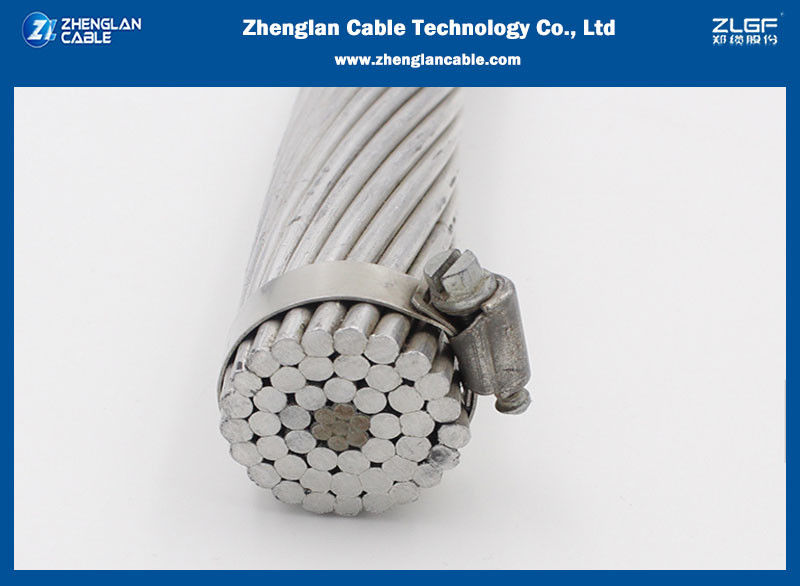

Przewód goły ACSR (powierzchnia AL: 315 mm2, stal: 21,8 mm2 łącznie: 337 mm2)

Name: Przewód goły ACSR (powierzchnia AL: 315 mm2, stal: 21,8 mm2 łącznie: 337 mm2)
Brand: Zhenglan Cable Technology Co., Ltd
SKU: Przewód goły ACSR (powierzchnia AL: 315 mm2, stal: 21,8 mm2 łącznie: 337 mm2)
Price: 49.05 USD
Availability: InStock

Szczegóły produktu

Miejsce pochodzenia: Henan, Chiny

Nazwa handlowa: Zhenglan Cable

Orzecznictwo: 3C; ISO 9001:2015, ISO 14001:2005, OHSAS 18001:2007

Numer modelu: Przewód goły ACSR (powierzchnia AL: 315 mm2, stal: 21,8 mm2 łącznie: 337 mm2)

Warunki płatności i wysyłki

Minimalne zamówienie: 300 metrów

Szczegóły pakowania: Bęben drewniany, bęben drewniany i stalowy, na życzenie klienta

Czas dostawy: 15 dni

Zasady płatności: Akredytywa, T/T,

Uzyskaj najlepszą cenę

Szczegóły produktu

Opis produktu

Podkreślić:
                                                                                                                                                            przewód aluminiowy ACSR wzmocniony stalą, przewodnik linii powietrznej


Tworzywo:	AL I STAL	Rdzeń:	Jak na zamówienie
Długość bębna kablowego:	Jak na zamówienie	Charakteryzuje się:	GOŁY dyrygent
Całkowity obszar:	18,7 ~ 1211

Tworzywo:	AL I STAL
Rdzeń:	Jak na zamówienie
Długość bębna kablowego:	Jak na zamówienie
Charakteryzuje się:	GOŁY dyrygent
Całkowity obszar:	18,7 ~ 1211

Przewód goły ACSR (powierzchnia AL: 315 mm2, stal: 21,8 mm2 łącznie: 337 mm2)

Powierzchnia ACSR Nogi przewodnik Kabel elektryczny Rozmiar Kabel przewodnik aluminium

WYMAJANIE

Przewodniki ACSR są powszechnie stosowane do przesyłu energii elektrycznej na duże odległości, ponieważ są idealne do długich linii powietrznych.Używane są również jako posłańce do podtrzymania kabli elektrycznych.

STANDARD

Podstawowy projekt zgodny ze standardami BS 215-2 / BS EN 50182 / IEC 61089 / ASTM B 232/B 232M / DIN 48204 / JIS C 3110.

Uwaga:Wartości prądu znamionowego wymienione w tabeli powyżej opierają się na prędkości wiatru 0,6 m/s, promieniowaniu słonecznym 1200 watów/m2,temperatura otoczenia 50°C i temperatura przewodnika 80°C.

BUDOWNIE

Przewodniki ACSR tworzone są z kilku drutów z aluminium i stali ocynkowanej, połączonych w koncentryczne warstwy.są wykonane ze stali ocynkowanej, a zewnętrzna warstwa lub warstwaZ galwanizowanego stalowego rdzenia składają się zazwyczaj 1, 7 lub 19 drutów.

Poprzez zmianę względnych proporcji aluminium i stali można osiągnąć wymagane właściwości dla każdego konkretnego zastosowania.i większą przepustowość prądu poprzez zwiększenie zawartości aluminium.

Właściwości elektryczne

gęstość @ 20oC	Aluminium: 2,703 kg/dm
gęstość @ 20oC	Stal ocynkowana: 7,80 kg/dm
Współczynnik temperatury @20°C	Aluminium: 0,00403 (°C)
odporność @ 20°C	Aluminium: nie powinno przekraczać 0.028264
liniowa ekspansywność	Aluminium: 23 x 10 (°C)
liniowa ekspansywność	Stal ocynkowana: 11,5 x 10 (1/°C)

Warunki świadczenia usług

Temperatura otoczenia	-5°C - 50°C
Ciśnienie wiatru	80 130 kg/m
Przyspieszenie sejsmiczne	00,12 - 0,05 g
Poziom izokerauniczny	10 18
wilgotność względna	5 ️ 100%

DANIA TEKNICZNE

Liczba przewodów		Moduły elastyczności		Współczynnik linijnej ekspansji
AL	Włókiennicze	Kg/mm2	Poziom odżywczy	1/Co	1/Fo
6	1	81	11.5 x 10⁶	19.1 x 10^-6	10.6 x 10^-6
6	7	77	11.0 x10⁶	19.8 x 10^-6	11.0 x10^-6
12	7	107	15.2 x 10⁶	15.3 x 10^-6	8.5 x 10^-6
18	1	67	9.5 x 10⁶	21.2 x 10^-6	11.8 x 10^-6
24	7	74	10.5 x 10⁶	19.6 x 10^-6	10.9 x 10^-6
26	7	77	10.9 x 10⁶	18.9 x 10^-6	10.5 x 10^-6
28	7	79	11.2 x 10⁶	18.4 x 10^-6	10.2 x 10^-6
30	7	82	11.6 x 10⁶	17.8 x 10^-6	9.9 x 10^-6
30	19	80	11.4 x 10⁶	18.0 x10^-6	10.0 x10^-6
32	19	82	11.7 x 10⁶	17.5 x 10^-6	9.7 x 10^-6
54	7	70	9.9 x 10⁶	19.3 x 10^-6	10.7 x 10^-6
54	19	68	9.7 x 10⁶	19.4 x 10^-6	10.8 x 10^-6

PARAMETRY BUDOWNI

• IEC 60189

Kod	Obszar nominalny			Wylotowanie na morzu		Średnica całkowita	Waga	Złamanie ładunku	Opór elektryczny @20°	Obecny rating*
	AL	Włókiennicze	WSZYSTKO	AL	Włókiennicze
	mm2	mm2	mm2	Nie, nie, nie.^xmm	Nie, nie, nie.^xmm	mm	Kg/Km	KN:	Ω/Km	A
16	16	2.67	18.7	6/1.84	/1 /1.84	5.52	64.6	6.08	1.7934	85
25	25	4.17	29.2	6/2.30	/Pół.30	6.9	100.9	9.13	1.1478	112
40	40	6.67	46.7	6/2.91	/Pół.91	8.73	161.5	14.4	0.7174	150
63	63	10.5	73.5	6/3.66	1/3!66	10.98	254.4	21.63	0.4555	198
100	100	16.7	117	6/4.61	/1⁄4.61	13.83	403.8	34.33	0.2869	263
125	125	6.94	132	18/2.97	/Pół.97	14.85	397.9	29.17	0.2304	299
125	125	20.4	145	26/2.47	7/192	15.64	503.9	45.69	0.231	302
160	160	8.89	169	18/3.36	1/3!36	16.8	509.3	36.18	0.18	347
160	160	26.1	186	26/2.80	7/2.18	17.74	644.9	57.69	0.1805	351
200	200	11.1	211	18/3.76	1/3!76	18.8	636.7	44.22	0.144	398
200	200	32.6	233	26/3.13	7/2.43	19.81	806.2	70.13	0.1444	402
250	250	24.6	275	22/3.80	7/2.11	21.53	880.6	68.72	0.1154	458
250	250	40.7	291	26/3.50	7/2.72	22.16	1007.7	87.67	0.1155	461
315	315	21.8	337	45/2.99	7/199	23.91	1039.6	79.03	0.0917	526
315	315	51.3	366	26/3.93	7/3.05	24.87	1269.7	106.83	0.0917	530
400	400	27.7	428	45/3.36	7/2.24	26.88	1320.1	98.36	0.0722	607
400	400	51.9	452	54/3.07	7/3.07	27.63	1510.3	123.04	0.0723	610
450	450	31.1	481	45/3.57	7/2.38	28.56	1485.2	107.47	0.0642	651
450	450	58.3	508	54/3.26	7/3.26	29.34	1699.1	138.42	0.0643	655
500	500	34.6	535	45/3.76	7/2.51	30.09	1650.2	119.41	0.0578	693
500	500	64.8	565	54/3.43	7/3.43	30.87	1887.9	153.8	0.0578	697
560	560	38.7	599	45/3.98	7/2.65	31.83	1848.2	133.74	0.0516	741
560*	560	70.9	631	54/3.63	19/2.18	32.68	2103.4	172.59	0.0516	745
630	630	43.6	674	45/4.22	7/2.81	33.75	2079.2	150.45	0.0459	794
630*	630	79.8	710	54/3.85	19/2.31	34.65	2366.3	191.77	0.0459	798
710	710	49.1	759	45/4.48	7/2.99	35.85	2343.2	169.56	0.0407	851
710*	710	89.9	800	54/4.09	19/2.45	36.79	2666.8	216.12	0.0407	856
800*	800	34.6	835	72/3.76	7/2.51	37.61	2480.2	167.41	0.0361	910
800*	800	66.7	867	84/3.48	7/3.48	38.28	2732.7	205.33	0.0362	912
800*	800	101	901	54/4.34	19/2.61	39.09	3004.9	243.52	0.0362	916
900*	900	38.9	939	72/3.99	7/2.66	39.9	2790.2	188.33	0.0321	972
900*	900	75	975	84/3.69	7/3.69	40.59	3074.2	226.5	0.0322	974
1000*	1000	43.2	1043	72/4.21	7/2.80	42.08	3100.3	209.26	0.0289	1031
1120*	1120	47.3	1167	72/4.45	19/1.78	44.5	3464.9	234.53	0.0258	1096
1120*	1120	91.2	1211	84/4.12	19/2.47	45.31	3811.5	283.17	0.0258	1100
1250*	1250	102	1352	84/4.35	19/2.61	47.85	4253.9	316.04	0.0232	1165
1250*	1250	52.8	1303	72/4.70	19/1.88	47	3867.1	261.75	0.0231	1163
1120*	1120	91.2	1211	84/4.12	19/2.47	45.31	3811.5	283.17	0.0258	1100
