Szczegóły produktu
Miejsce pochodzenia: Henan, Chiny
Nazwa handlowa: Zhenglan Cable
Orzecznictwo: ISO 9001:2016，ISO 14001:2016
Numer modelu: JKYJLV-0,6/1kv
Warunki płatności i wysyłki
Minimalne zamówienie: 1000 metrów
Szczegóły pakowania: Obudowa drewniana, obudowa drewniano-stalowa
Czas dostawy: 15-30 dni
Zasady płatności: Akredytywa, T/T,
Możliwość Supply: 100 km/miesiąc
Materiał izolacyjny: |
XLPE |
Standardy: |
IEC60502, IS:14255-1995 |
Materiał przewodnika: |
żyłka aluminiowa |
Aplikacja: |
Stacja napowietrzna lub elektrownia |
Napięcie znamionowe: |
0,6/1KV |
Typ: |
przewód fazowy, izolowany/goły przewód komunikacyjny, przewód oświetlenia ulicznego |
Identyfikacja przewodu fazowego: |
grzbiety |
Materiał izolacyjny: |
XLPE |
Standardy: |
IEC60502, IS:14255-1995 |
Materiał przewodnika: |
żyłka aluminiowa |
Aplikacja: |
Stacja napowietrzna lub elektrownia |
Napięcie znamionowe: |
0,6/1KV |
Typ: |
przewód fazowy, izolowany/goły przewód komunikacyjny, przewód oświetlenia ulicznego |
Identyfikacja przewodu fazowego: |
grzbiety |

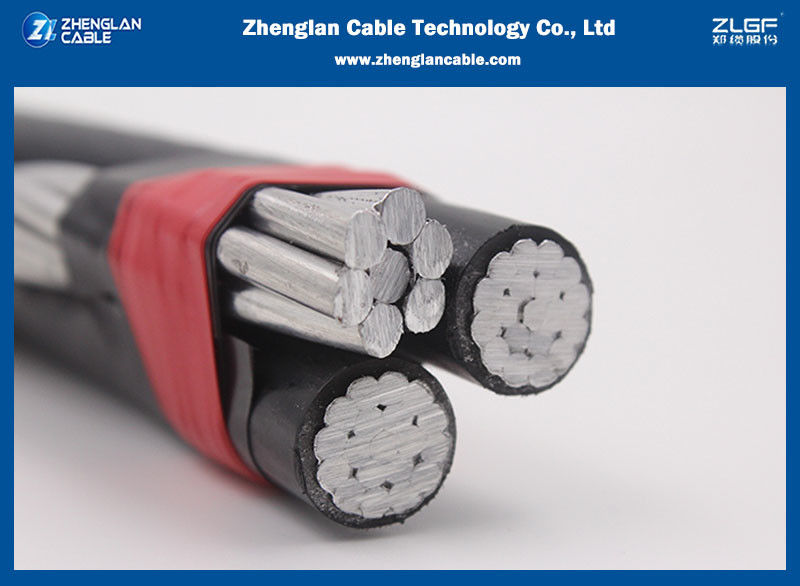

0.6-1kv XLPE izolowany kablówka z wiązkami bez przewodnika oświetleniowego
Miejsce pochodzenia: Henan, Chiny (kontynent)
Nazwa marki:ZHENGLAN
Materiał izolacyjny:XLPE
Rodzaj:Niskie napięcie na życzenie
Zastosowanie:Powietrzna lub elektrownia
Materiał przewodzący:
Standardy:IEC60502, NF C33-209, GB 12527-90 ASTM
Szczegóły dotyczące opakowania:Pozostałe, z drewna
Zastosowanie kabli ABC:
Kabel anteniczny (ABC) jest bardzo innowacyjną koncepcją dystrybucji energii powietrznej w porównaniu z konwencjonalnym systemem dystrybucji energii powietrznej z gołymi przewodnikami.Zapewnia wyższy poziom bezpieczeństwa i niezawodności, niższe straty energii i ostateczna gospodarka systemu poprzez zmniejszenie kosztów instalacji, utrzymania i eksploatacji.Kable są przeznaczone do przewodów elektroenergetycznych i przewodów wejściowych do pomieszczeń o napięciu zmiennym 1 kV i poniżej.
Standard kablowy ABC:
GB/T12527,1179,IEC60502,NFC 33-209,BS 7870,ANSI/ICEA S-76-474 AS/NZS 3560.1 itp.
| Model | Opis |
| JKV-0.6/1 | Włókno nominalne kablu izolacyjnego powietrznego z rdzenia miedzianego z PVC |
| JKLV-0.6/1 | Aluminiowe rdzeń PVC izolowane kabli powietrznych izolowanych napięcie nominalne 0,6/1kV |
| JKLHV-0.6/1 | Rdzeń aluminium stopu PVC izolowany kabel izolacyjny o napięciu znamionowym 0,6/1kV |
| JKY-0,6/1 | Poziom napięcia znamionowego kabli izolowanego PE z miedzianego rdzenia 0,6/1kV |
| JKLY-0.6/1 | Aluminiowe rdzeń PE izolowane kablu izolowanego powietrza napięcie znamionowe 0,6/1kV |
| JKLHY-0.6/1 | Włókno z aluminium z pierwiastkiem PE o izolacji powietrznej z izolacją kablową o napięciu nominalnym 0,6/1kV |
| JKYJ-0.6/1 | Miedziany rdzeń XLPE izolowany kabel izolowany z powietrza napięcie znamionowe 0,6/1kV |
| JKLYJ-0.6/1 | Aluminiowe rdzeń XLPE izolowany kablówka izolowana z powietrza napięcie znamionowe 0,6/1kV |
| JKLHYJ-0.6/1 | Rdzeń aluminium stopu XLPE izolowany kabel izolowany z powietrza napięcie znamionowe 0,6/1kV |
0.6/1kv Modele i specyfikacje kabli ABC
| 1.1kv Stranded & Compacted Aluminium Phase Conductor i Stranded Messenger Conductor z całkowitym stopem aluminium, przewodnik fazowy jest izolowany XLPE (Sioplas Compound),Wysyłka jest albo izolowana, albo goła.14255-1995 | |||||||||||
| Nie, nie, nie. | Opis i rodzaj kabla | Liczba przewodów | Grubość izolacji XLPE | Przybliżona średnica całkowita | Przybliżona waga kabla | Złamanie ładunku posłańca | Maksymalna odporność DC ((Ohms/Km) | Prąd nominalny prądu przemiennego (ampere) | |||
| Faza | Posłaniec | Faza | Posłaniec | ||||||||
| mm | mm | mm | Kg/KM | KN (min) | Faza | Posłaniec | W powietrzu w temperaturze 40°C | ||||
| Z izolowanym przewodnikiem przesyłającym bez przewodnika oświetleniowego | |||||||||||
| 1 | 1 C x 16 mm2 + 25 mm2 (izolowane) | 7 | 7 | 1.2 | 1.2 | 20 | 165 | 7 | 1.91 | 1.38 | 72 |
| 2 | 3 C x 16 mm2 + 25 mm2 (izolowane) | 7 | 7 | 1.2 | 1.2 | 22 | 301 | 7 | 1.91 | 1.38 | 64 |
| 3 | 1 Cx25 mm2 + 25mm2 ((izolowane) | 7 | 7 | 1.2 | 1.2 | 22.4 | 195 | 7 | 1.2 | 1.38 | 99 |
| 4 | 3 C x 25 mm2 + 25 mm2 (izolowane) | 7 | 7 | 1.2 | 1.2 | 25 | 390 | 7 | 1.2 | 1.38 | 84 |
| 5 | 1 Cx35 mm2 + 25 mm2 ((izolowane) | 7 | 7 | 1.2 | 1.2 | 27.3 | 227 | 7 | 0.868 | 1.38 | 120 |
| 6 | 3 C x 35 mm2 + 25 mm2 (izolowane) | 7 | 7 | 1.2 | 1.2 | 27.4 | 486 | 7 | 0.868 | 1.38 | 105 |
| 7 | 1 Cx35 mm2 + 35mm2 ((izolowane) | 7 | 7 | 1.2 | 1.2 | 28 | 259 | 10.1 | 0.868 | 0.986 | 120 |
| 8 | 3 C x 35 mm2 + 35 mm2 (izolowane) | 7 | 7 | 1.2 | 1.2 | 28.4 | 518 | 10.1 | 0.868 | 0.986 | 105 |
| 9 | 1 C x 50 mm2 + 35 mm2 (izolowane) | 7 | 7 | 1.5 | 1.2 | 29 | 317 | 10.1 | 0.641 | 0.986 | 150 |
| 10 | 3 C x 50 mm2 + 35 mm2 (izolowane) | 7 | 7 | 1.5 | 1.2 | 32.3 | 692 | 10.1 | 0.641 | 0.986 | 130 |
| 11 | 3Cx70 mm2 + 50 mm2 (izolowane) | 7 | 7 | 1.5 | 1.5 | 37.5 | 939 | 14 | 0.443 | 0.689 | 155 |
| 12 | 3 C x 70 mm2 + 70 mm2 (izolowane) | 7 | 7 | 1.5 | 1.5 | 39 | 1002 | 19.7 | 0.443 | 0.492 | 155 |
| 13 | 3 C x 95 mm2 + 70 mm2 (izolowane) | 19 | 7 | 1.5 | 1.5 | 42.7 | 1237 | 19.7 | 0.32 | 0.492 | 190 |
| 14 | 3 C x 120 mmz + 70 mm2 (izolowane) | 19 | 7 | 1.6 | 1.5 | 46 | 1482 | 19.7 | 0.253 | 0.492 | 220 |
| 15 | 3 C x 150 mm2 + 70 mm2 (izolowane) | 19 | 7 | 1.8 | 1.5 | 50 | 1791 | 19.7 | 0.206 | 0.492 | 250 |
| Pozostałe maszyny i aparatura, z wyłączeniem tych objętych pozycją 8703 | |||||||||||
| 1 | 1 C x 16 mm2 + 25 mm2 (goły) | 7 | 7 | 1.2 | N.A* | 18.5 | 137 | 7 | 1.91 | 1.38 | 72 |
| 2 | 3 C x 16 mm2 + 25 mm2 (goły) | 7 | 7 | 1.2 | -Zrób... | 19.3 | 272 | 7 | 1.91 | 1.38 | 64 |
| 3 | 1 C x 25 mm2 + 25 mm2 (goły) | 7 | 7 | 1.2 | -Zrób... | 19.5 | 167 | 7 | 1.2 | 1.38 | 99 |
| 4 | 3Cx25 mm2 + 25mm2 ((goły) | 7 | 7 | 1.2 | -Zrób... | 20.5 | 362 | 7 | 1.2 | 1.38 | 84 |
| 5 | 1 C x 35 mm2 + 25 mm2 (goły) | 7 | 7 | 1.2 | -Zrób... | 22 | 199 | 7 | 0.868 | 1.38 | 120 |
| 6 | 3 C x 35 mm2 + 25 mm2 (goły) | 7 | 7 | 1.2 | -Zrób... | 23.5 | 458 | 7 | 0.868 | 1.38 | 105 |
| 7 | 1 C x 35 mm2 + 35 mm2 (goły) | 7 | 7 | 1.2 | -Zrób... | 24.6 | 226 | 10.1 | 0.868 | 0.986 | 120 |
| 8 | 3Cx35 mm2 + 35 mm2 (goły) | 7 | 7 | 1.2 | -Zrób... | 25 | 485 | 10.1 | 0.868 | 0.986 | 105 |
| 9 | 1 C x 50 mm2 + 35 mm2 (goły) | 7 | 7 | 1.5 | -Zrób... | 26.6 | 284 | 10.1 | 0.641 | 0.986 | 150 |
| 10 | 3Cx50 mm2 + 35mm2 ((goły) | 7 | 7 | 1.5 | -Zrób... | 26.8 | 659 | 10.1 | 0.641 | 0.986 | 130 |
| 11 | 3 C x 70 mm2 + 50 mm2 (goły) | 7 | 7 | 1.5 | -Zrób... | 31.2 | 890 | 14 | 0.443 | 0.689 | 155 |
| 12 | 3Cx70 mm2 + 70mm2 ((goły) | 7 | 7 | 1.5 | -Zrób... | 34.4 | 946 | 19.7 | 0.443 | 0.492 | 155 |
| 13 | 3 C x 95 mm2 + 70 mm2 (goło) | 19 | 7 | 1.5 | -Zrób... | 36 | 1179 | 19.7 | 0.32 | 0.492 | 190 |
| 14 | 3 C x 120 mm2 + 70 mm2 (goło) | 19 | 7 | 1.6 | -Zrób... | 38 | 1425 | 19.7 | 0.253 | 0.492 | 220 |
| 15 | 3 C x 150 mm2 + 70 mm2 (goło) | 19 | 7 | 1.8 | - Nie... | 40 | 1735 | 19.7__ | 0.206 | 0.492 | 250 - |
| Nie, nie, nie. | Opis i rodzaj kabla | Liczba przewodów | Grubość izolacji XLPE | Przybliżona średnica całkowita | Przybliżona waga kabla | Złamanie | Maksymalny opór DC | Prąd AC nominalny w temperaturze 40°C | |||
| Faza | Posłaniec | Faza | Posłaniec | Ładunek posłańca | Oms/Km | ||||||
| mm | mm | mm | Kg/KM | KN (min) | Faza | Posłaniec | W powietrzu w temperaturze 40°C | ||||
| Z izolowanym przewodnikiem przesyłającym i przewodnikiem oświetleniowym | |||||||||||
| 1 | 3 C x 16 mm2 + 25 mm2 (izolowane) + 16 mm2 | 7 | 7 | 1.2 | 1.2 | 23.5 | 369 | 7 | 1.91 | 1.38 | 62 |
| 2 | 3 Cx25 mm2 + 25 mm2 (izolowane) + 16 mm2 | 7 | 7 | 1.2 | 1.2 | 25 | 457 | 7 | 1.2 | 1.38 | 82 |
| 3 | 3Cx35 mm2 + 25mm2 ((izolowane) + 16mm2 | 7 | 7 | 1.2 | 1.2 | 27.5 | 554 | 7 | 0.868 | 1.38 | 103 |
| 4 | 3 C x 35 mm2 + 35 mm2 (izolowane) + 16 mm2 | 7 | 7 | 1.2 | 1.2 | 28.4 | 586 | 10.1 | 0.868 | 0.986 | 103 |
| 5 | 3Cx50 mm2 + 35mm2 ((izolowane) + 16mm2 | 7 | 7 | 1.5 | 1.2 | 32.5 | 760 | 10.1 | 0.641 | 0.986 | 127 |
| 6 | 3Cx70 mm2 + 50mm2 ((izolowane) + 16mm2 | 7 | 7 | 1.5 | 1.5 | 37.5 | 1007 | 14 | 0.443 | 0.689 | 154 |
| 7 | 3Cx70 mm2 + 70mm2 ((izolowane) + 16mm2 | 7 | 7 | 1.5 | 1.5 | 39.5 | 1070 | 19.7 | 0.443 | 0.492 | 154 |
| 8 | 3 C x 95 mm2 + 70 mm2 (izolowane) + 16 mm2 | 19 | 7 | 1.5 | 1.5 | 42.5 | 1304 | 19.7 | 0.32 | 0.492 | 188 |
| 9 | 3 C x 120 mm2 + 70 mm2 (izolowane) + 16 mm2 | 19 | 7 | 1.6 | 1.5 | 46.8 | 1550 | 19.7 | 0.253 | 0.492 | 218 |
| 10 | 3 C x 150 mm2 + 70 mm2 (izolowane) + 16 mm2 | 19 | 7 | 1.8 | 1.5 | 50.8 | 1860 | 19.7 | 0.206 | 0.492 | 248 |
| Pozostałe urządzenia, z wyłączeniem tych objętych pozycją 8421 | |||||||||||
| 1 | 3 C x 16 mm2 + 25 mm2 (goły) + 16 mm2 | 7 | 7 | 1.2 | N.A* | 19.5 | 340 | 7 | 1.91 | 1.38 | 62 |
| 2 | 3 C x 25 mm2 + 25 mm2 (goły) + 16 mm2 | 7 | 7 | 1.2 | -Zrób... | 20.5 | 429 | 7 | 1.2 | 1.38 | 82 |
| 3 | 3 C x 35 mm2 + 25 mm2 (goły) + 16 mm2 | 7 | 7 | 1.2 | -Zrób... | 23.5 | 526 | 7 | 0.868 | 1.38 | 103 |
| 4 | 3 C x 35 mm2 + 35 mm2 (goły) + 16 mm2 | 7 | 7 | 1.2 | -Zrób... | 25 | 553 | 10.1 | 0.868 | 0.986 | 103 |
| 5 | 3 C x 50 mm2 + 35 mm2 (goły) + 16 mm2 | 7 | 7 | 1.5 | -Zrób... | 26.8 | 727 | 10.1 | 0.641 | 0.986 | 127 |
| 6 | 3 C x 70 mm2 + 50 mm2 (goły) + 16 mm2 | 7 | 7 | 1.5 | -Zrób... | 31.5 | 958 | 14 | 0.443 | 0.689 | 154 |
| 7 | 3 C x 70 mm2 + 70 mm2 (goły) + 16 mm2 | 7 | 7 | 1.5 | -Zrób... | 34.5 | 1013 | 19.7 | 0.443 | 0.492 | 154 |
| 8 | 3 C x 95 mm2 + 70 mm2 (goły) + 16 mm2 | 19 | 7 | 1.5 | -Zrób... | 37 | 1248 | 19.7 | 0.32 | 0.492 | 188 |
| 9 | 3 C x 120 mm2 + 70 mm2 (goły) + 16 mm2 | 19 | 7 | 1.6 | -Zrób... | 39 | 1493 | 19.7 | 0.253 | 0.492 | 218 |
| 10 | 3 C x 150 mm2 + 70 mm2 (goły) + 16 mm2 | 19 | 7 | 1.8 | -Zrób... | 40 | 1803 | 19.7 | 0.206 | 0.492 | 248 |
