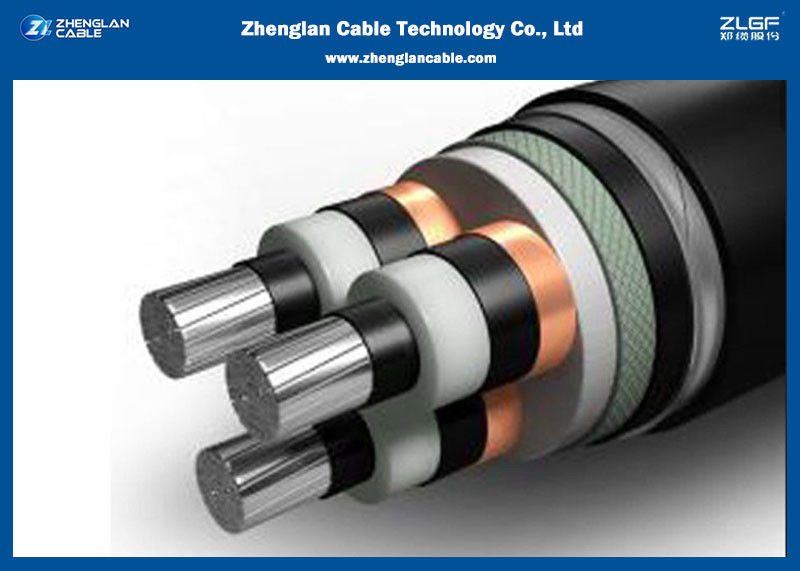

Powierzchniowe kable miedziane elektrowni 35 KV XLPE/PVC Wyizolowane średnie aluminium

Wysokiej jakości kable elektroenergetyczne nn 35 kV z izolacją XLPE/PVC, średniego napięcia, aluminiowe/miedziane

ZASTOSOWANIA:

Trójżyłowe kable przeznaczone są do dystrybucji energii elektrycznej o napięciu znamionowym Uo/U od 1,8/3 kV do 26/35 kV i częstotliwości 50 Hz. Nadają się do instalacji głównie w stacjach zasilania, wewnątrz budynków i w kanałach kablowych, na zewnątrz, pod ziemią i w wodzie, a także do montażu na korytach kablowych dla przemysłu, rozdzielnic i elektrowni.

NORMA:

IEC 60502 Część 2 (3,6/6 kV do 18/30 kV)

Płaszczach Konstrukcja

kable średniego napięcia są produkowane w procesie monosil. Zapewniamy wysoce wyspecjalizowane zakłady, najnowocześniejsze zaplecze badawcze i skrupulatne procedury kontroli jakości, które są wymagane do produkcji kabli z izolacją PVC do zastosowań do 6 kV oraz kabli z izolacją XLPE/EPR do zastosowań przy napięciach do 35 kV. Wszystkie materiały są przechowywane w warunkach kontrolowanej czystości przez cały proces produkcyjny, aby zapewnić absolutną jednorodność gotowych materiałów izolacyjnych.

Przewody

Stosuje się przewody aluminiowe lub miedziane. Przewody do 630 mm² będą okrągłe, zagęszczone i skręcone oraz zgodne z IEC 60228 klasa 2. Przewód 630 mm² będzie typu okrągłego skręconego, na którym zostanie nałożona warstwa taśmy półprzewodzącej.

Przewód Ekran

Będzie to wytłaczana warstwa półprzewodzącej mieszanki sieciowalnej nakładana w procesie jednoczesnego potrójnego wytłaczania na przewód wraz z izolacją i ekranem izolacji. Potrójne wytłaczanie to pojedyncza operacja o wysokiej precyzji, która eliminuje możliwość zanieczyszczenia między warstwami, co mogłoby spowodować nierówności w polu elektrycznym. Poprzez staranny dobór materiałów i szczególną uwagę na parametry procesu, produkujemy warstwy ekranu izolacji o wymaganym stopniu siły zrywania, zgodnie z obowiązującą normą krajową lub międzynarodową.

Izolacja

Będzie to wytłaczana warstwa XLPE nakładana na ekran przewodu w procesie potrójnego wytłaczania wraz z ekranem przewodu i ekranem izolacji.

Izolacja Ekran

Będzie to warstwa półprzewodzącej mieszanki sieciowalnej nakładana w procesie potrójnego wytłaczania na izolację.

Metalowy Ekran

Będzie składać się z warstwy taśmy miedzianej nakładanej spiralnie z zakładką na ekran izolacji. Na życzenie klienta mogą być również dostarczone inne kombinacje ekranów metalowych.

Układanie

W przypadku kabli trójżyłowych, trzy żyły są układane z wypełniaczami niehigroskopijnymi, takimi jak wypełniacze polipropylenowe (PP) w przestrzeniach międzyżyłowych, a taśma wiążąca jest nakładana z zakładką. Taśmy wiążące mogą być wykonane z PVC lub spienionego polietylenu.

Wewnętrzna Płaszcz (Podkład) dla Kabli Pancernych

Wytłaczana warstwa PVC lub PE jest nakładana na ułożone żyły w kablach pancernych. PVC jest zazwyczaj klasy ST2, a PE klasy ST7 zgodnie z IEC 60502 Część 2.

Pancerz

W przypadku kabli pancernych, pancerz jest nakładany spiralnie na wewnętrzny płaszcz. W przypadku kabli jednożyłowych jest to drut aluminiowy, a w przypadku kabli wielożyłowych pancerz może być jednym z następujących wariantów:

a) Drut stalowy ocynkowany.

b) Taśma stalowa ocynkowana.

Zewnętrzny Płaszcz

Wytłaczana warstwa jest nakładana na pancerz w przypadku kabli pancernych i na ułożone żyły w przypadku kabli niepancernych. Materiał płaszcza zewnętrznego może być PVC, PE, HDPE lub MDPE. Nasze

kable średniego napięcia są zazwyczaj dostarczane z czerwonymi płaszczami zewnętrznymi zgodnymi z BS 6622 lub IEC 60502. Inne kolory mogą być dostarczone w celu dopasowania do różnych warunków instalacji, takich jak wpływ promieniowania UV i różne składniki gleby. Formuły antytermiczne mogą być również dostarczone oprócz płaszczy zewnętrznych pokrytych grafitem, gdzie wymagane jest testowanie płaszcza na miejscu.

Wydajność Pożarowa na Płaszczach Kabli

Kable mogą być również dostarczane ze specjalnymi płaszczami zewnętrznymi z PVC o zmniejszonej palności, zgodnymi z normą IEC 60332. Możemy również dostarczać kable z płaszczami bezhalogenowymi o niskiej dymności (LSZH) zgodnie z normami BS 7211 i BS 6724 lub innymi równoważnymi normami międzynarodowymi.

Opakowanie kabla

Testowanie kabla

Parametry kabla:
18/30 kV Kable zasilające średniego napięcia trójżyłowe (pancerne)

Dlaczego wybrać kabel Zhenglan:

• Usługi OEM/ODM;
• Produkty zgodne z normami GB, IEC, BS, ASTM, DIN, VDE i JIS; Akceptowane wymagania klienta;
• Certyfikowany zgodnie z ISO 9001:2015, ISO 14001:2015 i OHSAS 18001:2007;
• Kapitał zakładowy 30 milionów USD, fabryka zajmuje powierzchnię 60 000 m²;
• Zaawansowany sprzęt i procedury testowe, 100% kontrola przed opuszczeniem fabryki;
• Wystarczające zapasy i gwarancja najszybszego czasu wysyłki;
• Profesjonalna obsługa przedsprzedażna i posprzedażna.
