Kabel miedziany podziemny ognioodporny 30kV 1x240mm² Cu/XLPE/CTS/PVC/AWA/PVC

kabel miedziany podziemny 33kv 1Cx240mm² z powłoką trudnopalną cu/xlpe/cts/pvc/awa/pvc

ZASTOSOWANIA:

Kable te są przeznaczone do dystrybucji energii elektrycznej o napięciu znamionowym Uo/U od 1,8/3 kV do 26/35 kV i częstotliwości 50 Hz. Nadają się do instalacji głównie w stacjach zasilania, wewnątrz budynków i w kanałach kablowych, na zewnątrz, pod ziemią i w wodzie, a także do instalacji na korytach kablowych dla przemysłu, rozdzielnic i elektrowni.

NORMA:

IEC 60502 Część 2 (3,6/6 kV do 18/30 kV)

Płaszczach Konstrukcja

kable średniego napięcia są produkowane w procesie monosil. Zapewniamy wysoce wyspecjalizowane zakłady, najnowocześniejsze zaplecze badawcze i skrupulatne procedury kontroli jakości, które są wymagane do produkcji kabli izolowanych PVC do użytku do 6 kV i kabli izolowanych XLPE/EPR do użytku przy napięciach do 35 kV. Wszystkie materiały są przechowywane w warunkach kontrolowanej czystości przez cały proces produkcji, aby zapewnić absolutną jednorodność gotowych materiałów izolacyjnych.

Przewodniki

Stosuje się przewodniki aluminiowe lub miedziane. Przewodniki do 630 mm² będą okrągłe, zagęszczone i skręcone oraz zgodne z IEC 60228 klasa 2. Przewodnik 630 mm² będzie typu okrągłego skręconego, na którym zostanie nałożona warstwa taśmy półprzewodzącej.

Przewodnik Miedzianego*

Będzie to wytłaczana warstwa półprzewodzącego związku sieciującego, nakładana w procesie jednoczesnego potrójnego wytłaczania na przewodnik, wraz z izolacją i ekranem izolacji. Potrójne wytłaczanie jest pojedynczą operacją o wysokiej precyzji, która eliminuje możliwość zanieczyszczenia między warstwami, co mogłoby spowodować nierówności w polu elektrycznym. Poprzez staranny dobór materiałów i szczególną uwagę na parametry procesu, produkujemy warstwy ekranu izolacji o wymaganym stopniu siły zrywania, zgodnie z obowiązującą normą krajową lub międzynarodową.

Grubość

Będzie to wytłaczana warstwa XLPE nakładana na ekran przewodnika w procesie potrójnego wytłaczania wraz z ekranem przewodnika i ekranem izolacji.

Grubość Miedzianego*

Będzie to warstwa półprzewodzącego związku sieciującego, która zostanie nałożona w procesie potrójnego wytłaczania na izolację.

Metalowy Miedzianego*

Będzie się składał z warstwy taśmy miedzianej nakładanej spiralnie z zakładką na ekran izolacji. Na życzenie mogą być również dostarczone inne kombinacje ekranów metalowych zgodnie z wymaganiami klienta.

Układanie

W przypadku kabli trójżyłowych, trzy żyły są układane z niehigroskopijnymi wypełniaczami, takimi jak wypełniacze polipropylenowe (PP) w przestrzeniach międzyżyłowych, a taśma wiążąca jest nakładana z zakładką. Taśmy wiążące mogą być wykonane z PVC lub spienionego polietylenu.

Wewnętrzna Płaszcza (Podkład) dla Pancerne Kable

Wytłaczana warstwa PVC lub PE jest nakładana na ułożone żyły w przypadku kabli pancernych. PVC jest zazwyczaj klasy ST2, a PE klasy ST7 zgodnie z IEC 60502 Część 2.

Pancerz

W przypadku kabli pancernych, pancerz jest nakładany spiralnie na wewnętrzny płaszcz. W przypadku kabli jednożyłowych jest to drut aluminiowy, a w przypadku kabli wielożyłowych pancerz może być jednym z następujących wariantów:

a) Drut stalowy ocynkowany.

b) Taśma stalowa ocynkowana.

c) drut aluminiowy

Zewnętrzny Płaszcza

Wytłaczana warstwa jest nakładana na pancerz w przypadku kabli pancernych i na ułożone żyły w przypadku kabli niepancernych. Materiał płaszcza zewnętrznego może być PVC, PE, HDPE lub MDPE. Nasze

kable średniego napięcia są zazwyczaj dostarczane z czerwonymi płaszczami zewnętrznymi zgodnymi z BS 6622 lub IEC 60502. Inne kolory mogą być dostarczone w celu dostosowania do różnych warunków instalacji, takich jak wpływ promieniowania UV i różne składniki gleby. Formuły antytermiczne mogą być również dostarczane oprócz płaszczy zewnętrznych powlekanych grafitem, gdzie wymagane jest testowanie płaszcza na miejscu.

Wydajność Pożarowa na Płaszczach Kabli

Kable mogą być również dostarczane ze specjalnymi trudnopalnymi płaszczami zewnętrznymi PVC zgodnymi z normą IEC 60332. Możemy również dostarczać kable z płaszczami bezhalogenowymi o niskiej emisji dymu (LSZH) zgodnie z normami BS 7211 i BS 6724 lub innymi równoważnymi normami międzynarodowymi.

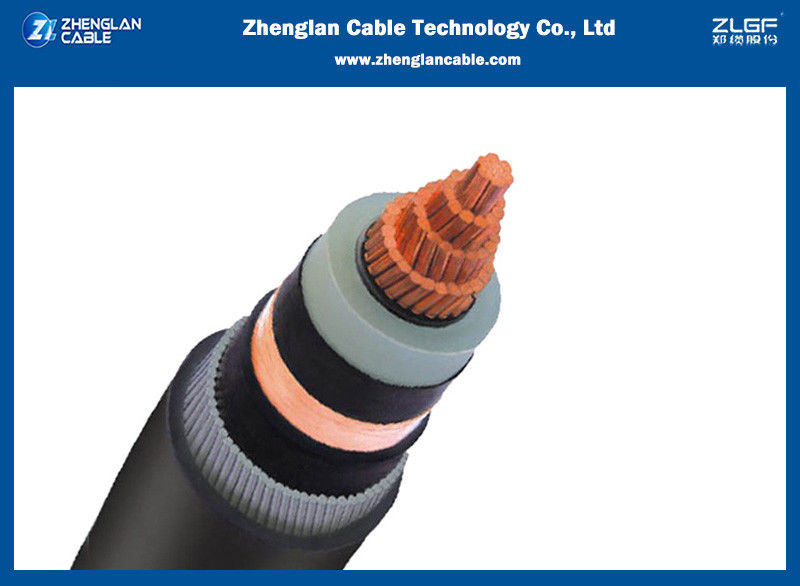

IEC 60502 30kV 1Cx240mm² cu/xlpe/cts/pvc/awa/pvc kabel podziemny​ zdjęcia

IEC 60502 30kV 1Cx240mm² cu/xlpe/cts/pvc/awa/pvc kabel podziemny​ Opakowanie

Testowanie kabli

Parametry kabla:

Zhenglan Cable Technology CO., Ltd., dawniej znana jako HENAN Zhengzhou Cable Co., Ltd., jest jednym z dużych przedsiębiorstw kręgosłupowych w chińskim przemyśle drutów i kabli. Kapitał zakładowy firmy wynosi około 4 milionów 6 tysięcy juanów, a jej siedziba znajduje się na 49. piętrze Południowej Wieży Greenland Center przy dworcu kolejowym Zhengzhou (Petronas Twin Towers). Fabryka znajduje się w parku przemysłowym technologii kablowej Zhengzhou w strefie przemysłowej Wuzhi. Jest to nowoczesny park przemysłowy integrujący zaawansowaną technologię badawczo-rozwojową i technologię produkcji.

Dlaczego warto wybrać kabel Zhenglan:

Dostarczane usługi OEM/ODM;


• Produkty zgodne ze standardami GB, IEC, BS, ASTM, DIN, VDE i JIS; Akceptowane wymagania standardów klienta;
• Certyfikowany zgodnie z ISO 9001:2015, ISO 14001:2015 i OHSAS 18001:2007;
• Kapitał zakładowy 30 milionów USD, a fabryka zajmuje powierzchnię 60 000 m²;
• Zaawansowany sprzęt i procedury testowe, 100% kontrola przed opuszczeniem fabryki;
• Gwarantowane wystarczające zapasy i najwyższy czas wysyłki;
• Zapewnione profesjonalne usługi przedsprzedażowe i posprzedażowe.
• FAQ

1. Czy Państwa firma jest fabryką czy firmą handlową?
Fabryka, ponad 20 lat w Chinach
2. Jak długo mogę oczekiwać na otrzymanie próbki?

Po uiszczeniu opłaty za fracht i przesłaniu potwierdzonych plików, próbki będą gotowe do wysyłki w ciągu 3-7 dni. Próbki zostaną wysłane do Państwa ekspresowo i dotrą w ciągu 3-7 dni. Mogą Państwo użyć własnego konta ekspresowego lub opłacić z góry, jeśli nie posiadają Państwo konta.
3. Jakie są Państwa warunki płatności?

Zazwyczaj akceptujemy 30% depozytu T/T, 70% salda przed dostawą jako główne warunki płatności, a inne płatności mogą być również negocjowane. Dostępne jest również ubezpieczenie handlowe na.
4. Jaki jest czas dostawy?

Zamówienie próbki wymaga 3-5 dni. Zamówienie formalne zależy od ilości. Zazwyczaj wymaga 7-30 dni po otrzymaniu płatności.
5. Jakie jest Państwa MOQ?

Ogólnie rzecz biorąc, dla kabli zasilających średniego napięcia MOQ wynosi 1000 m.
