Szczegóły produktu
Miejsce pochodzenia: Henan, Chiny
Nazwa handlowa: Zhenglan Cable
Orzecznictwo: ISO 9001:2015，ISO 14001:2005
Numer modelu: Izolowany kabel napowietrzny
Warunki płatności i wysyłki
Minimalne zamówienie: Zbywalny
Cena: Zbywalny
Szczegóły pakowania: Bęben drewniany, bęben drewniano-stalowy, cewka lub bęben z tworzywa sztucznego dostosowany
Czas dostawy: 15-30 dni
Zasady płatności: T/t, l/c,
Możliwość Supply: 100 km/miesiąc
Materiał izolacyjny: |
XLPE |
Materiał przewodnika: |
Aluminium |
Aplikacja: |
Nad głową |
Jakość: |
Test 100% |
Standard: |
ISO 9001:2015 |
Struktura: |
XLPE/PVC/PE |
Materiał izolacyjny: |
XLPE |
Materiał przewodnika: |
Aluminium |
Aplikacja: |
Nad głową |
Jakość: |
Test 100% |
Standard: |
ISO 9001:2015 |
Struktura: |
XLPE/PVC/PE |

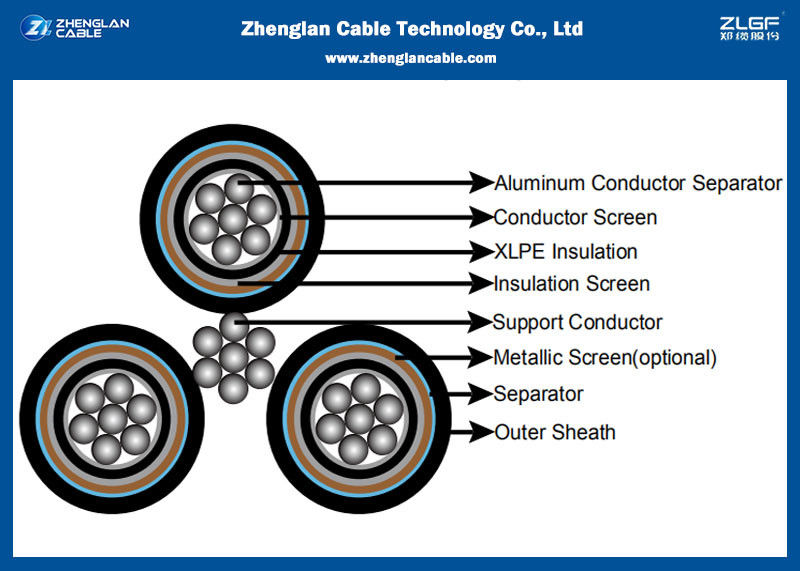

Aluminiowy elektryczny XlPE/PVC/PE izolowany kabel powietrzny LV MV Al Service Drop 12,7/22kV kabel ABC
Charakterystyka działania
napięcie robocze: 10kV, 11kv 15kv 24kv 25kv 35kv
Maksymalna dopuszczalna ciągła temperatura pracy przewodnika z izolacją XLPE: 90°C
Maksymalna temperatura przewodnika podczas zwarcia (maksymalny czas trwania 5 s) nie przekracza: 250°C
Temperatura otoczenia w instalacji nie powinna być niższa niż: -20°C
Zaleca się następujący promień gięcia kabla:
Kabel jednokomórkowy: nie mniejszy niż 20 razy średnica kabla
Kabel wielojadrowy: nie mniejszy niż 15-krotność średnicy kabla
Zastosowanie
XLPE izolowany kabel antenowy jako nowy typ kabla antenowego jest stosowany do przesyłu i dystrybucji energii elektrycznej,szeroko stosowane w odbudowie obszarów miejskich i leśnychPoprawia to bezpieczeństwo i niezawodność elektrycznych sieci drutowych.
Standardy produkcji
GB/T 14049-2008, IEC 60502-2, ICEA S-66-524 / MEA
11kv jednokomórkowy kabel powietrzny z przewodnikiem 1cx95sqmm AL/XLPE/XLPE
| Sekcja poprzeczna | Wylotowanie na morzu | Przybliżona masa kg/km | Przybliżona średnica całkowita | Rozmiar gruczołu, mm | Jednorazowy klucz | Max. przewodnik oporu prądu stałego 20°C | Aktualny rating ustalony bezpośrednio |
| mm2 | mm | ohm/km | Amper | ||||
| 1 x 50 | 19/1.78 | 1,210 | 28.5 | 32 | 1.2 | 0.387 | 221 |
| 1 x 70 | 19/2.14 | 1,500 | 30.5 | 32 | 1.2 | 0.268 | 270 |
| 1 x 95 | 19/2.52 | 1,700 | 32.4 | 32 | 1.4 | 0.193 | 321 |
| 1 x 120 | 37/2.03 | 2,105 | 34.2 | 40 | 1.4 | 0.153 | 363 |
| 1 x 150 | 37/2.25 | 2,505 | 36.4 | 40 | 1.6 | 0.124 | 410 |
| 1 x 185 | 37/2.52 | 2,900 | 37.7 | 40 | 1.6 | 0.0991 | 455 |
| 1 x 240 | 61/2.25 | 3,532 | 40.6 | 50 lat. | 1.6 | 0.0754 | 520 |
| 1 x 300 | 61/2.52 | 4,230 | 42.7 | 50 lat. | 1.8 | 0.0601 | 580 |
| 1 x 400 | 61/2.85 | 5,145 | 46.4 | 50 lat. | 2 | 0.047 | 650 |
| 1 x 500 | 61/3.20 | 6,450 | 51 | 50 | 2 | 0.0366 | 710 |
| 1 x 630 | 127/2.52 | 7,950 | 59.9 | 63s | R9 | 0.0283 | 761 |
| 1 x 800 | 127/2.85 | 9,720 | 60 | 63 | R10 | 0.0221 | 812 |
