XLPE Pancerny 70 mm podziemny kabel zasilania

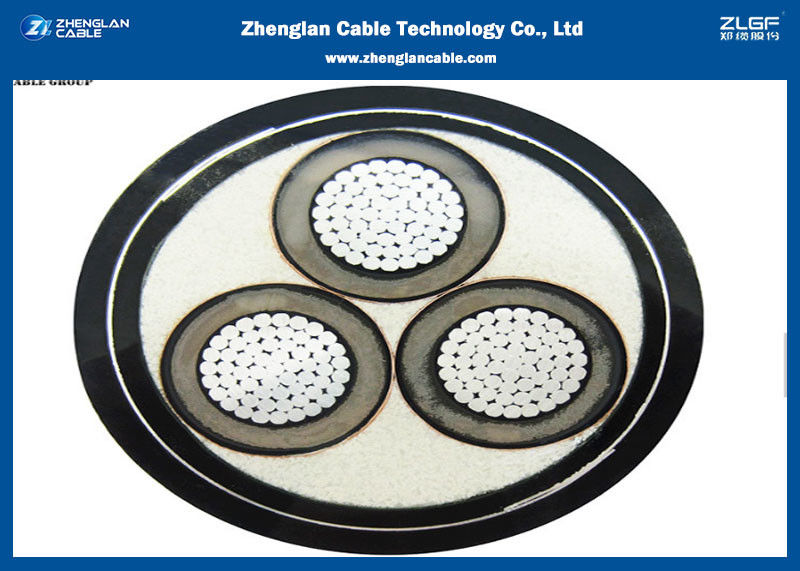

Wielożyłowy kabel zasilający podziemny MV z miedzi/aluminium 70mm 95mm 120mm XLPE zbrojony

ZASTOSOWANIA:

Kable jednożyłowe przeznaczone są do dystrybucji energii elektrycznej o napięciu znamionowym Uo/U od 3,8/6,6 kV do 19/33 kV i częstotliwości 50 Hz. Nadają się do instalacji głównie w stacjach zasilania, wewnątrz budynków i w kanałach kablowych, na zewnątrz, pod ziemią i w wodzie, a także do instalacji na korytach kablowych dla przemysłu, rozdzielnic i elektrowni.

NORMA:
BS 6622
BS 7835 (Wersja LSZH)

Uwaga:Kable jednożyłowe wg BS 6622/BS 7835/IEC 60502/VDE 0276

Kablowych Kabla

Przewody

Stosuje się przewody aluminiowe lub miedziane. Przewody do 630 mm² będą okrągłe, zagęszczone i skręcone oraz zgodne z IEC 60228 klasa 2. Przewód 630 mm² będzie typu okrągłego skręconego, na który zostanie nałożona warstwa taśmy półprzewodzącej.

Ekran miedzianego*

Będzie to wytłaczana warstwa półprzewodzącej mieszanki sieciowalnej nakładana w procesie jednoczesnego potrójnego wytłaczania na przewód wraz z izolacją i ekranem izolacji. Potrójne wytłaczanie to jedna precyzyjna operacja, która eliminuje możliwość zanieczyszczenia między warstwami, co mogłoby powodować nierówności w polu elektrycznym. Poprzez staranny dobór materiałów i szczególną uwagę na parametry procesu, produkujemy warstwy ekranu izolacji z wymaganym stopniem siły zrywania, zgodnie z obowiązującą normą krajową lub międzynarodową.

izolacji

Będzie to wytłaczana warstwa XLPE nakładana na ekran przewodu w procesie potrójnego wytłaczania wraz z ekranem przewodu i ekranem izolacji.

izolacji miedzianego*

Będzie to warstwa półprzewodzącej mieszanki sieciowalnej, która zostanie nałożona w procesie potrójnego wytłaczania na izolację.

Ekran miedzianego*

Będzie składał się z warstwy taśmy miedzianej nakładanej spiralnie z zakładką na ekran izolacji. Na życzenie mogą być również dostarczone inne kombinacje ekranów metalowych zgodnie z wymaganiami klienta.

Układanie

W przypadku kabli trzyżyłowych, trzy żyły są układane z niehigroskopijnymi wypełniaczami, takimi jak wypełniacze polipropylenowe (PP) w przestrzeniach międzyżyłowych, a taśma wiążąca jest nakładana z zakładką. Taśmy wiążące mogą być wykonane z PVC lub spienionego polietylenu.

Płaszcz płaszcza (Podkład) dla Kabli Zbrojonych

Wytłaczana warstwa PVC lub PE jest nakładana na ułożone żyły w kablach zbrojonych. PVC jest zazwyczaj klasy ST2, a PE klasy ST7 zgodnie z IEC 60502 część 2.

Pancerz

W przypadku kabli zbrojonych, pancerz jest nakładany spiralnie na płaszcz wewnętrzny. W przypadku kabli jednożyłowych jest to drut aluminiowy, a w przypadku kabli wielożyłowych pancerz może być jednym z następujących wariantów:

a) Drut stalowy ocynkowany.

b) Taśma stalowa ocynkowana.

Płaszcz płaszcza

Wytłaczana warstwa jest nakładana na pancerz w przypadku kabli zbrojonych i na ułożone żyły w przypadku kabli nie zbrojonych. Materiał płaszcza zewnętrznego może być PVC, PE, HDPE lub MDPE. Nasze

kable średniego napięcia są zazwyczaj dostarczane z czerwonymi płaszczami zewnętrznymi zgodnymi z BS 6622 lub IEC 60502. Inne kolory mogą być dostarczone w celu dostosowania do różnych warunków instalacji, takich jak wpływ promieniowania UV i różne składniki gleby. Formuły antytermiczne mogą być również dostarczane oprócz płaszczy zewnętrznych powlekanych grafitem, gdzie wymagane jest testowanie płaszcza na miejscu.

Wydajność Pożarowa Płaszczy Kablowych Kable mogą być również dostarczane ze specjalnymi płaszczami zewnętrznymi z PVC o zmniejszonej palności, zgodnymi z normą IEC 60332. Możemy również dostarczać kable z płaszczami bezhalogenowymi o niskiej emisji dymu (LSZH) zgodnie z normami BS 7211 i BS 6724 lub innymi równoważnymi normami międzynarodowymi.

8.7-15kV kabel zasilający jednożyłowy aluminiowy z ekranem z taśmy miedzianej, zbrojony taśmą stalową


 Parametry:Znamionowy
