Szczegóły produktu
Miejsce pochodzenia: Henan, Chiny
Nazwa handlowa: Zhenglan Cable
Orzecznictwo: 3C; ISO 9001:2015, ISO 14001:2005, OHSAS 18001:2007
Numer modelu: Powierzchnia nominalna: 288 mm2 napowietrzny przewód goły
Warunki płatności i wysyłki
Minimalne zamówienie: 300 metrów
Cena: Zbywalny
Szczegóły pakowania: Bęben drewniany, bęben drewniany i stalowy, na życzenie klienta
Czas dostawy: 15 dni
Zasady płatności: Akredytywa, T/T,
Tworzywo: |
glin |
Rdzeń: |
Normalny lub dostosowany |
Długość/bęben: |
300 ~ 1000 metrów na bęben |
Charakteryzuje się: |
GOŁY dyrygent |
Powierzchnia nominalna: |
23,3 ~ 794,8 |
BĘBEN: |
Drewniane/żelazne |
Tworzywo: |
glin |
Rdzeń: |
Normalny lub dostosowany |
Długość/bęben: |
300 ~ 1000 metrów na bęben |
Charakteryzuje się: |
GOŁY dyrygent |
Powierzchnia nominalna: |
23,3 ~ 794,8 |
BĘBEN: |
Drewniane/żelazne |

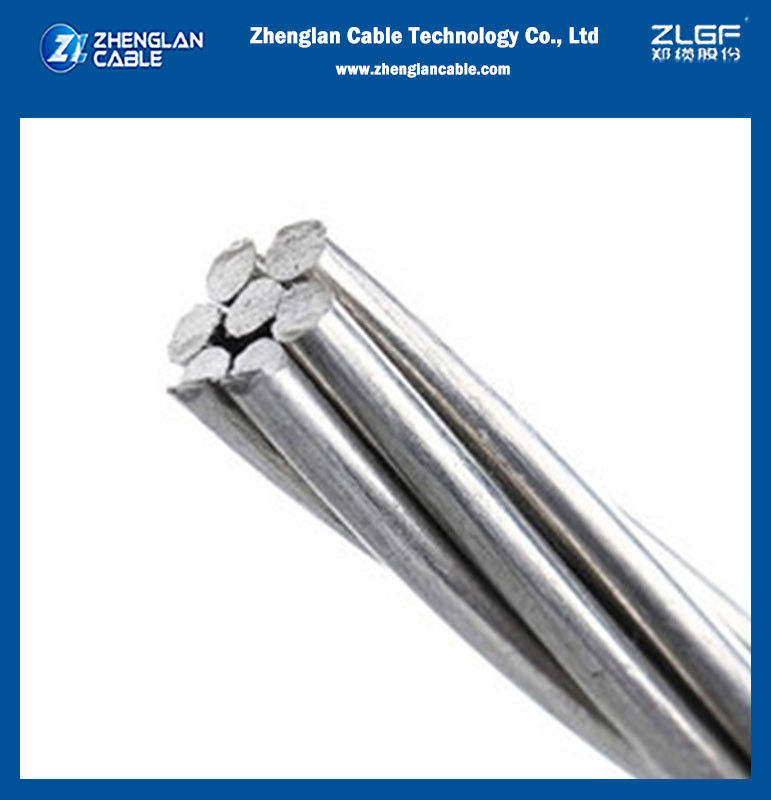

DLA AAC GOŁY PRZEWÓD DLA IRANU
ZASTOSOWANIE: AAC jest głównie używany jako goły kabel transmisyjny napowietrzny oraz jako kabel dystrybucyjny pierwotny i wtórny. Nadaje się również do układania przez baseny, rzeki i doliny, gdzie występują specjalne cechy geograficzne.
NORMA
Podstawowa konstrukcja zgodna z normami BS 3242 / BS EN 50182 / IEC 61089 / ASTM B 399/B 399M / DIN 48201 -6.
KONSTRUKCJA
Ten rodzaj przewodu składa się z jednej lub więcej warstw czystego aluminium AA1350-H19, ciągnionego na twardo. Przewodność wynosi 61% IACS. Ten rodzaj przewodu ma bardzo niską wartość specyficznego oporu mechanicznego i jest używany na krótkich odcinkach (na przykład w pobliżu stacji), a nie na długich przęsłach.
Ten rodzaj przewodu ma bardzo dobrą odporność na korozję, a jego moduł sprężystości charakteryzuje się prawem uwzględniającym tworzenie się przewodu (liczbę drutów i warstw).
WŁAŚCIWOŚCI ELEKTRYCZNE
| gęstość@20°C | 2,70 kg/dm |
| Współczynnik temperaturowy@20°C | 0,00360 (°C) |
| rezystywność@20°C | 0,0326 Ohm mm²/m |
| Liniowa rozszerzalność cieplna |
23 x10-6(°C) |
WARUNKI SERWISOWE
| Temperatura otoczenia | -5°C - 50°C |
| Ciśnienie wiatru | 80 – 130 kg/m |
| Przyspieszenie sejsmiczne | 0,12 - 0,05g |
| Poziom izokerauniczny | 10 – 18 |
| Wilgotność względna | 5 – 100% |
PARAMETRY KONSTRUKCJI
• IEC 60189
| Kod | Powierzchnia nominalna | Splot | Średnica zewnętrzna | Waga | Wytrzymałość znamionowa | Rezystancja elektryczna | Prąd znamionowy* |
| mm² | Nrx mm | mm | Kg/Km | KN | Ω/Km | A | |
| 16 | 18,4 | 7/1,83 | 5,49 | 50,4 | 5,43 | 1,7896 | 86 |
| 25 | 28,8 | 7/2,29 | 6,87 | 78,7 | 8,49 | 1,1453 | 113 |
| 40 | 46 | 7/2,89 | 8,67 | 125,9 | 13,58 | 0,7158 | 151 |
| 63 | 72,5 | 7/3,63 | 10,89 | 198,3 | 21,39 | 0,4545 | 200 |
| 100 | 115 | 19/2,78 | 13,9 | 316,3 | 33,95 | 0,2877 | 266 |
| 125 | 144 | 19/3,10 | 15,5 | 395,4 | 42,44 | 0,2302 | 305 |
| 160 | 184 | 19/3,51 | 17,55 | 506,1 | 54,32 | 0,1798 | 355 |
| 200 | 230 | 19/3,93 | 19,65 | 632,7 | 67,91 | 0,1439 | 407 |
| 250 | 288 | 19/4,39 | 21,95 | 790,8 | 84,88 | 0,1151 | 466 |
| 315 | 363 | 37/3,53 | 24,71 | 998,9 | 106,95 | 0,0916 | 535 |
| 400 | 460 | 37/3,98 | 27,86 | 1268,4 | 135,81 | 0,0721 | 618 |
| 450 | 518 | 37/4,22 | 29,54 | 1426,9 | 152,79 | 0,0641 | 663 |
| 500 | 575 | 37/4,45 | 31,15 | 1585,5 | 169,76 | 0,0577 | 706 |
| 560 | 645 | 61/3,67 | 33,03 | 1778,4 | 190,14 | 0,0516 | 755 |
| 630 | 725 | 61/3,89 | 35,01 | 2000,7 | 213,9 | 0,0458 | 809 |
| 710 | 817 | 61/4,13 | 37,17 | 2254,8 | 241,07 | 0,0407 | 866 |
| 800 | 921 | 61/4,38 | 39,42 | 2540,6 | 271,62 | 0,0361 | 928 |
| 900* | 1036 | 91/3,81 | 41,91 | 2861,1 | 305,58 | 0,0321 | 992 |
| 1000* | 1151 | 91/4,01 | 44,11 | 3179 | 339,53 | 0,0289 | 1051 |
| 1120* | 1289 | 91/4,25 | 46,75 | 3560,5 | 380,27 | 0,0258 | 1118 |
| 1250* | 1439 | 91/4,49 | 49,39 | 3973,7 | 424,41 | 0,0231 | 1185 |
