Szczegóły produktu
Miejsce pochodzenia: Henan, Chiny
Nazwa handlowa: Zhenglan Cable
Orzecznictwo: 3C; ISO 9001:2015, ISO 14001:2005, OHSAS 18001:2007
Numer modelu: Goły przewodnik ACSR
Warunki płatności i wysyłki
Minimalne zamówienie: Zbywalny
Cena: Zbywalny
Szczegóły pakowania: Bęben drewniany, bęben drewniany i stalowy, na życzenie klienta
Czas dostawy: 15 dni
Zasady płatności: T/T, akredytywa
Możliwość Supply: 15-30 ton/dzień
Tworzywo: |
aluminium i stal |
Kolor osłony zewnętrznej: |
Nic |
Test: |
100% |
Długość pakowania kabla: |
dostosowane |
Charakteryzujący się: |
GOŁY dyrygent |
Całkowity obszar: |
18,7 ~ 1211 |
Standard: |
IEC61089, EN BS50182, ASTM232/232M |
Certyfikat: |
ISO |
Tworzywo: |
aluminium i stal |
Kolor osłony zewnętrznej: |
Nic |
Test: |
100% |
Długość pakowania kabla: |
dostosowane |
Charakteryzujący się: |
GOŁY dyrygent |
Całkowity obszar: |
18,7 ~ 1211 |
Standard: |
IEC61089, EN BS50182, ASTM232/232M |
Certyfikat: |
ISO |

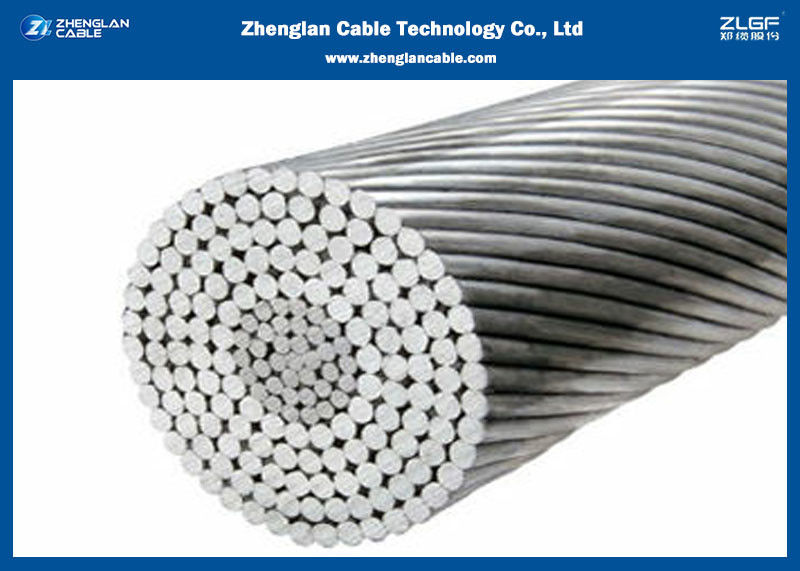

Przewód ziemny napowietrzny ACSR 450mm2 IEC60189 ze wzmocnieniem stalowym, goły przewód aluminiowy
ZASTOSOWANIE
Przewody ACSR są szeroko stosowane do przesyłu energii elektrycznej na duże odległości, ponieważ idealnie nadają się do długich przęseł linii napowietrznych. Są również używane jako nośnik do podtrzymywania napowietrznych kabli elektrycznych.
NORMA
Podstawowa konstrukcja zgodna z normami BS 215-2 / BS EN 50182 / IEC 61089 / ASTM B 232/B 232M / DIN 48204 / JIS C 3110.
KONSTRUKCJA
Przewody ACSR składają się z kilku drutów aluminiowych i ocynkowanej stali, skręconych w koncentryczne warstwy. Drut lub druty tworzące rdzeń są wykonane z ocynkowanej stali, a zewnętrzna warstwa lub warstwy są aluminiowe. Rdzeń z ocynkowanej stali składa się zazwyczaj z 1, 7 lub 19 drutów. Średnice drutów stalowych i aluminiowych mogą być takie same lub różne.
Poprzez zmianę proporcji aluminium i stali można osiągnąć wymagane charakterystyki dla każdego konkretnego zastosowania. Wyższą wytrzymałość na rozciąganie można uzyskać zwiększając zawartość stali, a wyższą zdolność przenoszenia prądu zwiększając zawartość aluminium.
Przewód ziemny napowietrzny ACSR 450mm2 IEC60189 ze wzmocnieniem stalowym, goły przewód aluminiowy DANE TECHNICZNE
| Liczba drutów | Moduł sprężystości | Współczynnik rozszerzalności liniowej | |||
| AL | STAL | Kg/mm2 | Lb/in2 | 1/Cº | 1/Fº |
| 6 | 1 | 81 | 11,5 x106 | 19,1 x10-6 | 10,6 x10-6 |
| 6 | 7 | 77 | 11,0 x106 | 19,8 x10-6 | 11,0 x10-6 |
| 12 | 7 | 107 | 15,2 x106 | 15,3 x10-6 | 8,5 x10-6 |
| 18 | 1 | 67 | 9,5 x106 | 21,2 x10-6 | 11,8 x10-6 |
| 24 | 7 | 74 | 10,5 x106 | 19,6 x10-6 | 10,9 x10-6 |
| 26 | 7 | 77 | 10,9 x106 | 18,9 x10-6 | 10,5 x10-6 |
| 28 | 7 | 79 | 11,2 x106 | 18,4 x10-6 | 10,2 x10-6 |
| 30 | 7 | 82 | 11,6 x106 | 17,8 x10-6 | 9,9 x10-6 |
| 30 | 19 | 80 | 11,4 x106 | 18,0 x10-6 | 10,0 x10-6 |
| 32 | 19 | 82 | 11,7 x106 | 17,5 x10-6 | 9,7 x10-6 |
| 54 | 7 | 70 | 9,9 x106 | 19,3 x10-6 | 10,7 x10-6 |
| 54 | 19 | 68 | 9,7 x106 | 19,4 x10-6 | 10,8 x10-6 |
ACSR 450mm2 IEC60189 Aluminiowy przewód ze wzmocnieniem stalowym PARAMETRY KONSTRUKCJI
• IEC 60189
| IEC 60189 A1/S1A | |||||||||
| Kod | Powierzchnia nominalna | Splot | Średnica zewnętrzna | Waga | Obciążenie zrywające | Rezystancja elektryczna @20° | |||
| AL | STAL | CAŁKOWITA | AL | STAL | |||||
| mm2 | mm2 | mm2 | Nrxmm | Nrxmm | mm | Kg/Km | KN | Ω/Km | |
| 16 | 16 | 2,56 | 18,7 | 6/1,84 | 1/1,84 | 5,53 | 64,6 | 6,08 | 1,7934 |
| 25 | 25 | 4,17 | 29,2 | 6/2,30 | 1/2,30 | 6,9 | 100,9 | 9,13 | 1,1478 |
| 40 | 40 | 6,67 | 46,7 | 6/2,91 | 1/2,91 | 8,73 | 161,5 | 14,4 | 0,7174 |
| 63 | 63 | 10,5 | 73,5 | 6/3,66 | 1/3,66 | 10,98 | 254,4 | 21,63 | 0,4555 |
| 100 | 100 | 16,7 | 117 | 6/4,61 | 1/4,61 | 13,83 | 403,8 | 34,33 | 0,2869 |
| 125 | 125 | 6,94 | 132 | 18/2,97 | 1/2,97 | 14,85 | 397,9 | 29,17 | 0,2304 |
| 125 | 125 | 20,4 | 145 | 26/2,47 | 7/1,92 | 15,64 | 503,9 | 45,69 | 0,231 |
| 160 | 160 | 8,89 | 169 | 18/3,36 | 1/3,36 | 16,8 | 509,3 | 36,18 | 0,18 |
| 160 | 160 | 26,1 | 186 | 26/2,80 | 7/2,18 | 17,74 | 644,9 | 57,69 | 0,1805 |
| 200 | 200 | 11,1 | 211 | 18/3,76 | 1/3,76 | 18,8 | 636,7 | 44,22 | 0,144 |
| 200 | 200 | 32,6 | 233 | 26/3,13 | 7/2,43 | 19,81 | 806,2 | 70,13 | 0,1444 |
| 250 | 250 | 24,6 | 275 | 22/3,80 | 7/2,11 | 21,53 | 880,6 | 68,72 | 0,1154 |
| 250 | 250 | 40,7 | 291 | 26/3,50 | 7/2,72 | 22,16 | 1007,7 | 87,67 | 0,1155 |
| 315 | 315 | 21,8 | 337 | 45/2,99 | 7/1,99 | 23,91 | 1039,6 | 79,03 | 0,0917 |
| 315 | 315 | 51,3 | 366 | 26/3,93 | 7/3,05 | 24,87 | 1269,7 | 106,83 | 0,0917 |
| 400 | 400 | 27,7 | 428 | 45/3,36 | 7/2,24 | 26,88 | 1320,1 | 98,36 | 0,0722 |
| 400 | 400 | 51,9 | 452 | 54/3,07 | 7/3,07 | 27,63 | 1510,3 | 123,04 | 0,0723 |
| 450 | 450 | 31,1 | 481 | 45/3,57 | 7/2,38 | 28,56 | 1485,2 | 107,47 | 0,0642 |
| 450 | 450 | 58,3 | 508 | 54/3,26 | 7/3,26 | 29,34 | 1699,1 | 138,42 | 0,0643 |
| 500 | 500 | 34,6 | 535 | 45/3,76 | 7/2,51 | 30,09 | 1650,2 | 119,41 | 0,0578 |
| 500 | 500 | 64,8 | 565 | 54/3,43 | 7/3,43 | 30,87 | 1887,9 | 153,8 | 0,0578 |
| 560 | 560 | 38,7 | 599 | 45/3,98 | 7/2,65 | 31,83 | 1848,2 | 133,74 | 0,0516 |
| 560* | 560 | 70,9 | 631 | 54/3,63 | 19/2,18 | 32,68 | 2103,4 | 172,59 | 0,0516 |
| 630 | 630 | 43,6 | 674 | 45/4,22 | 7/2,81 | 33,75 | 2079,2 | 150,45 | 0,0459 |
| 630* | 630 | 79,8 | 710 | 54/3,85 | 19/2,31 | 34,65 | 2366,3 | 191,77 | 0,0459 |
| 710 | 710 | 49,1 | 759 | 45/4,48 | 7/2,99 | 35,85 | 2343,2 | 169,56 | 0,0407 |
| 710* | 710 | 89,9 | 800 | 54/4,09 | 19/2,45 | 36,79 | 2666,8 | 216,12 | 0,0407 |
| 800* | 800 | 34,6 | 835 | 72/3,76 | 7/2,51 | 37,61 | 2480,2 | 167,41 | 0,0361 |
| 800* | 800 | 66,7 | 867 | 84/3,48 | 7/3,48 | 38,28 | 2732,7 | 205,33 | 0,0362 |
| 800* | 800 | 101 | 901 | 54/4,34 | 19/2,61 | 39,09 | 3004,9 | 243,52 | 0,0362 |
| 900* | 900 | 38,9 | 939 | 72/3,99 | 7/2,66 | 39,9 | 2790,2 | 188,33 | 0,0321 |
| 900* | 900 | 75 | 975 | 84/3,69 | 7/3,69 | 40,59 | 3074,2 | 226,5 | 0,0322 |
| 1000* | 1000 | 43,2 | 1043 | 72/4,21 | 7/2,80 | 42,08 | 3100,3 | 209,26 | 0,0289 |
