Szczegóły produktu
Miejsce pochodzenia: Henan, Chiny
Nazwa handlowa: Zhenglan Cable
Orzecznictwo: ISO 9001:2015, ISO 14001:2005, CE;
Numer modelu: AAC 100 mm²
Warunki płatności i wysyłki
Minimalne zamówienie: Zbywalny
Cena: Zbywalny
Szczegóły pakowania: Bęben drewniany, bęben drewniany i stalowy, na życzenie klienta
Czas dostawy: 15-30 dni
Zasady płatności: Akredytywa, T/T,
Tworzywo: |
ciągniony drut aluminiowy |
Kolor osłony zewnętrznej: |
Nic |
Rdzeń: |
Normalny lub dostosowany |
Długość bębna kablowego: |
Drewniany |
Charakteryzuje się: |
GOŁY dyrygent |
Powierzchnia nominalna: |
16-1000 mm2 |
Kurtka: |
Nic |
Aplikacja: |
Napowietrzna linia |
Tworzywo: |
ciągniony drut aluminiowy |
Kolor osłony zewnętrznej: |
Nic |
Rdzeń: |
Normalny lub dostosowany |
Długość bębna kablowego: |
Drewniany |
Charakteryzuje się: |
GOŁY dyrygent |
Powierzchnia nominalna: |
16-1000 mm2 |
Kurtka: |
Nic |
Aplikacja: |
Napowietrzna linia |

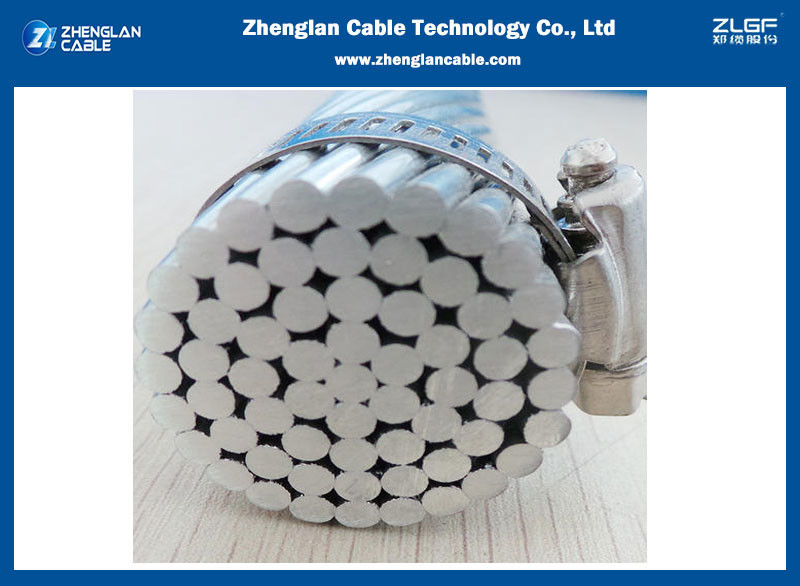

BS215 Całkowity przewodnik aluminiowy 100 mm2 AAC
Wnioski
Wymagania dotyczące "przewodnictwa" i "przewodnictwa"
Klasa AA Dla gołych przewodników zwykle stosowanych w liniach powietrznych.
Klasa A Dla przewodników, które mają być pokryte materiałami odpornymi na działanie pogody, oraz dla gołych przewodników, w których wymagana jest większa elastyczność.
Dostępny jest również kompaktowy przewodnik paszowy do zastosowań na powierzchni lub do zastosowań z pokryciami lub izolacjami odpornymi na warunki pogodowe.
Klasy odnoszą się do wiązania i są wskazaniem względnej elastyczności przewodnika, AA jest najmniej elastyczny, C najbardziej elastyczny.
Budowa
Druty z stopów aluminium 1350-H19, koncentrycznie połączone.
STANDARD
ASTMB231,BS215 Część 1,DIN48201,IEC 61089
Wszystkie parametry konstrukcyjne przewodników aluminiowych
ASTm B 231/B 231m
| Kod | Obszar nominalny | Wylotowanie na morzu | Ogólnie Średnica |
Waga | Rated Siła |
Elektryczne Odporność |
Aktualność Ocena* |
|
| AWG&MCM | mm2 | Numer: x mm | mm | Kg/Km | KN: | Ω/Km | A | |
| Brzoskwiniowy | 6 | 13.3 | 7/156 | 4.68 | 36.6 | 2.53 | 2.1477 | 75 |
| Róża | 4 | 21.1 | 7/196 | 5.88 | 58.2 | 3.91 | 1.3606 | 99 |
| Iris | 2 | 33.6 | 7/2.47 | 7.41 | 92.6 | 5.99 | 0.8567 | 132 |
| Pansy | 1 | 42.4 | 7/2.78 | 8.34 | 116.6 | 7.3 | 0.6763 | 153 |
| 1/0.0 | 53.5 | 7/3.12 | 9.36 | 147.2 | 8.84 | 0.5369 | 176 | |
| Aster | 2/0.0 | 67.4 | 7/3.50 | 10.5 | 185.7 | 11.1 | 0.4267 | 203 |
| Phlox | 3/0.0 | 85 | 7/3.93 | 11.79 | 233.9 | 13.5 | 0.3384 | 234 |
| Okslip | 4/0.0 | 107.2 | 7/4.42 | 13.26 | 295.2 | 17 | 0.2675 | 270 |
| Waleriana | 250 | 126.7 | 19/2.91 | 14.55 | 348.6 | 20.7 | 0.2274 | 299 |
| Tulipany | 336.4 | 170.5 | 19/3.38 | 16.9 | 469.5 | 27.3 | 0.1686 | 359 |
| Orchid | 636 | 322.3 | 37/3.33 | 23.31 | 886.9 | 50.4 | 0.0892 | 530 |
| Magnolia | 954 | 483.4 | 37/4.08 | 28.56 | 1331 | 72.6 | 0.0594 | 676 |
IEC 61089
|
Numer specyfikacji
|
Nominalny przekrój mm2
|
Numer przewodów pojedynczych
|
Średnica mm |
Masa długości jednostki kg/km
|
Oporność na napięcie kN
|
Opór prądu stałego 20°C Ω/km
|
|
| Włókna pojedyncze | Włókna strunkowe | ||||||
|
10 16 25 40 63 |
10 16 25 40 63 |
7 |
1.35 1.71 2.13 2.7 3.39 |
4.05 5.12 6.40 8.09 10.2 |
27.4 43.8 68.4 109.4 172.3 |
1.95 3.04 4.50 6.80 10.39 |
2.8633 1.7896 1.1453 0.7158 0.4545 |
|
100 125 160 200 250 |
100 125 160 200 250 |
19
|
2.59 2.89 3.27 3.66 4.09 |
12.9 14.5 16.4 18.3 20.5 |
274.8 343.6 439.8 549.7 687.1 |
17.00 21.25 26.40 32.00 40.00 |
0.2877 0.2302 0.1798 0.1439 0.1151 |
|
315 400 450 500 560 |
315 400 450 500 560 |
37 |
3.29 3.71 3.94 4.15 4.39 |
23.0 26.0 27.5 29.0 30.7 |
867.9 1102.0 1239.8 1377.6 1542.9 |
51.97 64.00 72.00 80.00 89.60 |
1.0916 0.0721 0.0641 0.0577 0.0515 |
|
630 710 800 900 1000 |
630 710 800 900 1000 |
61 |
3.63 3.85 4.09 4.33 4.57 |
32.6 34.6 36.8 39.0 41.1 |
1738.3 1959.1 2207.4 2483.3 2759.2 |
100.80 113.60 128.00 144.00 160.00 |
0.0458 0.0407 0.0361 0.0321 0.0289 |
|
1120 1250 1400 1500 |
1120 1250 1400 1500 |
91 |
3.96 4.18 4.43 4.58 |
43.5 46.0 48.7 50.4 |
3093.5 3452.6 3866.9 4143.1 |
179.2 200.00 224.00 240.00 |
0.0258 0.0231 0.0207 0.0193 |
