Szczegóły produktu
Miejsce pochodzenia: Henan, Chiny
Nazwa handlowa: Zhenglan Cable
Orzecznictwo: ISO 9001:2015，ISO 14001:2005; CCC
Numer modelu: Wiązka antenowa 6,35/11 kv Kabel MV ABC 3x185+1x95sqmm IEC60502-2
Warunki płatności i wysyłki
Minimalne zamówienie: 1000M
Cena: Zbywalny
Szczegóły pakowania: Bęben drewniany, bęben drewniany żelazny lub w razie potrzeby
Czas dostawy: 10 dni
Zasady płatności: Akredytywa, T/T
Możliwość Supply: 15 000 km/rok
Materiał izolacyjny: |
XLPE |
Materiał przewodnika: |
Aluminium, stop aluminium, acsr |
Aplikacja: |
Nad głową |
Jakość: |
Test 100% |
Standard: |
GB/T 12527-2008, IEC60502-1 |
Struktura: |
AL/SC/XLPE/SC/CTS/PVC, AL/SC/XLPE/SC/CTS/PE, |
Woltaż: |
6.35/11KV |
Port: |
Qingdao czy Szanghaj |
Materiał izolacyjny: |
XLPE |
Materiał przewodnika: |
Aluminium, stop aluminium, acsr |
Aplikacja: |
Nad głową |
Jakość: |
Test 100% |
Standard: |
GB/T 12527-2008, IEC60502-1 |
Struktura: |
AL/SC/XLPE/SC/CTS/PVC, AL/SC/XLPE/SC/CTS/PE, |
Woltaż: |
6.35/11KV |
Port: |
Qingdao czy Szanghaj |
6.35/11kv kablów MV ABC 3x185+1x95sqmm IEC60502-2 DESCRIPT ION
Okrągły kompaktowany przewodnik aluminiowy, izolowany ×LPE, zabezpieczony taśmą miedzianą i kable o zewnętrznej osłonie PVC.Trzy ×LPE izolowane i miedzianą taśmę zasłonięte kabli jednokomórkowe są zwinięte wokół galwanizowanych drutów stalowych w prawej położy.

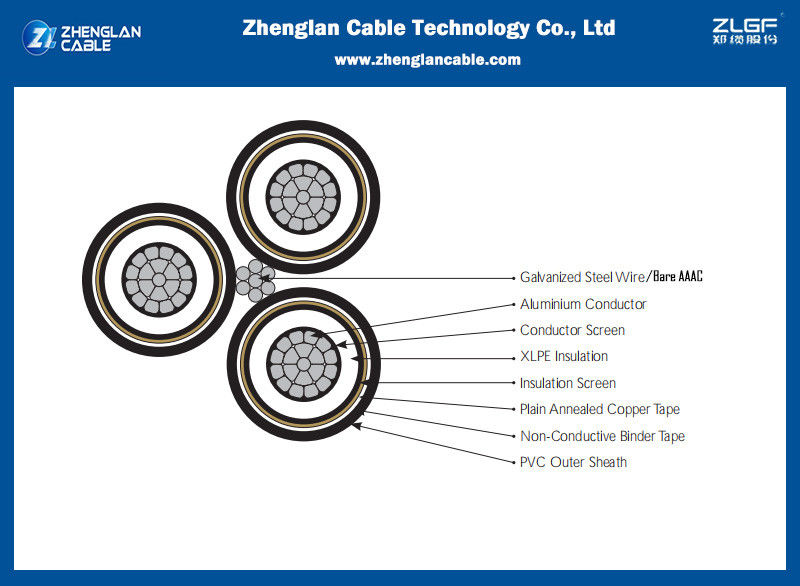

6.35/11kv kablów MV ABC 3x185+1x95sqmm CONSTRUCT ION
l Przewodniki fazy przewodnikowej to okrągłe, skompresowane aluminium H68 do Bs2627.
2 Ekran przewodzący Powierzchnia wytłuszczona z półprzewodnikowego związku.
3 Izolacja ×LPE (polietylen połączony krzyżowo) o wartości nominalnej 91.C.
4 Ekran izolacyjny
Część niemetalowa: Ekstruowana warstwa półprzewodnikowego związku.
Część metalowa: miedziana taśma ekranowa (SCT).
5 Kolor identyfikacji rdzenia Czerwone, żółte i niebieskie taśmy należy nakładać między metalową i niemetalową częścią izolacji
ekran.
6 Separator Taśma polipropylenowa.
7 obudowa zewnętrzna PVC typu sT2 do normy IEC 61512 w kolorze czarnym.
do czerwonej, żółtej i niebieskiej fazy.
8przewód oporowyprzewód oporowy składa się z zwiniętych galwanizowanych drutów stalowych
9Zgromadzenie Trzy izolowane ×LPE i zasłonięte drutem miedzianym kabły jednokernie są połączone wokół drutów stalowych z ocynkowanej stali w prawej połowie (Z).
6.35/11kv kablów MV ABC 3x185+1x95sqmm Dane techniczne
Przewodnik fazowy
| Nominalna powierzchnia przekroju poprzecznego | mm2 | 50 | 70 | 95 | 120 | 150 | 85 | 241 |
| Liczba rdzeni | 3 | 3 | 3 | 3 | 3 | 3 | 3 | |
| Minimalna liczba przewodów | 6 | 12 | 15 | 15 | 15 | 30 | 30 | |
| Nominalna średnica przewodnika | mm | 8.1 | 9.7 | 11.5 | 12.9 | 14 lat.3 | 16.1 | 18 lat.4 |
| Gęstość nominalna izolacji ×LPE | mm | 3.4 | 3.4 | 3.4 | 3.4 | 3.4 | 3.4 | 3.4 |
| Metalowe przesiewanie przybliżona grubość taśmy miedzianej | mm | 0.2 | 0.2 | 0.2 | 0.2 | 0.2 | 0.2 | 0.2 |
| Gęstość nominalna obudowy zewnętrznej | mm | 2.3 | 2.3 | 2.3 | 2.3 | 2.3 | 2.3 | 2.3 |
| Średnica nominalna nad obudową | mm | 23.0 | 24.6 | 26.3 | 27.8 | 29.2 | 30.9 | 33.3 |
| Maksymalny opór prądu stałego w temperaturze 20°C | ohm.km | 1.64l | 1.443 | 0.320 | 0.253 | 0.206 | 1.64 | 0.125 |
| Pojemność prądu prądu z błony ziemska ekranu metalowego w | ||||||||
| -1 sekunda (1 rdzeń) | kA | 1.57 | 1.72 | Ja.88 | 2.01 | 2.4 | 2.30 | 2.52 |
| -3 sekundy (1 rdzeń) | kA | 0.90 | 0.99 | Ja.18 | 1.16 | 1.23 | 1.33 | Ja.45 |
Wysyłka - Żelazny drut stalowy
| Nominalna powierzchnia przekroju poprzecznego | mm2 | 50 | 50 | 50 | 50 | 50 | 50 | 50 |
| Wylotowanie na morzu | Nie... mm. | 7.3.15 | 7.3.15 | 7.3.15 | 7.3.15 | 7.3.15 | 7.3.15 | 7.3.15 |
| Kierunek najwyższej warstwy | Prawa ręka (Z) | |||||||
| Średnica całkowita | mm | 9.45 | 9.45 | 9.45 | 9.45 | 9.45 | 9.45 | 9.45 |
| Minimalne obciążenie przełomowe | kg | 6270 | 6270 | 6270 | 6270 | 6270 | 6270 | 6270 |
Kabel ukończony
| Przybliżona średnica całkowita | mm | 55 | 59 | 62 | 65 | 67 | 71 | 75 |
| Przybliżona masa kabla | kg.km | 2541 | 2891 | 3300 | 3660 | 4141 | 4541 | 5290 |
| Długość opakowania | m. bęben | 500 | 500 | 500 | 500 | 500 | 500 | 500 |
6.35/11kv kablówki MV ABC 3x185+1x95sqmm obraz
O spółce Zhenglan Cable Technology Co., Ltd.
Zhenglan Cable Technology CO., Ltd., wcześniej znana jako HENAN Zhengzhou Cable Co., Ltd., jest jednym z dużych przedsiębiorstw w chińskim przemyśle drutu i kabli. The company's registered capital is about 4 million 6 thousand yuan and its headquarter is located in 49 floor of the South Tower of the Greenland Center of Zhengzhou high railway station (Petronas Twin Towers)Fabryka znajduje się w parku przemysłowym nauki i technologii kablowej w Zhengzhou w obszarze przemysłowym Wuzhi.Jest to nowoczesny park przemysłowy zintegrowany z zaawansowaną technologią badawczo-rozwojową i technologią produkcyjną.
Częste pytania
Czy pańska firma jest fabryką czy firmą handlową?
Fabryka, ponad 20 lat w Chinach
Jak długo mogę czekać na próbkę?
Po zapłaceniu opłaty za przewóz i wysłaniu nam potwierdzonych plików, próbki będą gotowe do dostawy w ciągu 3-7 dni.Możesz skorzystać z własnego konta ekspresowego lub zapłacić nam wcześniej, jeśli nie masz konta..
Jakie są warunki płatności?
Zwykle akceptujemy T/T 30% depozyt, 70% saldo przed dostawą jako główne warunki płatności, a inne płatności mogą być również negocjowane.
Jaki jest czas dostawy?
Zamówienie próbki wymaga 3-5 dni. Formalne zamówienie zależy od ilości. Zazwyczaj potrzeba 7-30 dni po otrzymaniu płatności.
Jaki jest twój MOQ?
Zwykle to 5000 metrów.
