Szczegóły produktu
Miejsce pochodzenia: Henan, Chiny
Nazwa handlowa: Zhenglan Cable
Orzecznictwo: ISO 9001:2015，ISO 14001:2005; CCC
Numer modelu: Kabel antenowy 12/20(24)kv, kabel napowietrzny, izolowany, 3x50+1x50sqmm IEC60502-2
Warunki płatności i wysyłki
Minimalne zamówienie: 1000M
Cena: Zbywalny
Szczegóły pakowania: Bęben drewniany, bęben drewniany żelazny lub w razie potrzeby
Czas dostawy: 10 dni
Zasady płatności: Akredytywa, T/T
Możliwość Supply: 15 000 km/rok
Materiał izolacyjny: |
XLPE |
Materiał przewodnika: |
Aluminium, stop aluminium, acsr |
Aplikacja: |
Zastosowanie transmisji napowietrznej |
Jakość: |
Test 100% |
Standard: |
GB/T 12527-2008, IEC60502-1 |
Struktura: |
AL/SC/XLPE/SC/CTS/PVC, AL/SC/XLPE/SC/CTS/PE, |
Woltaż: |
12/20(24)KV |
Port: |
Qingdao czy Szanghaj |
Materiał izolacyjny: |
XLPE |
Materiał przewodnika: |
Aluminium, stop aluminium, acsr |
Aplikacja: |
Zastosowanie transmisji napowietrznej |
Jakość: |
Test 100% |
Standard: |
GB/T 12527-2008, IEC60502-1 |
Struktura: |
AL/SC/XLPE/SC/CTS/PVC, AL/SC/XLPE/SC/CTS/PE, |
Woltaż: |
12/20(24)KV |
Port: |
Qingdao czy Szanghaj |
12/20(24)kV kabel wirowany napowietrzny kabel izolowany napowietrzny 3x50+1x50mm² IEC60502-2 OPIS
Okrągły, zagęszczony, skręcony przewód aluminiowy, izolowany ×LPE, ekranowany taśmą miedzianą i powlekany zewnętrzną osłoną z PVC. Trzy jednożyłowe kable izolowane ×LPE i ekranowane taśmą miedzianą są skręcone wokół ocynkowanych drutów stalowych w prawoskrętnym układzie.
12/20(24)kV kabel wirowany napowietrzny kabel izolowany napowietrzny 3x50+1x50mm² IEC60502-2 KONSTRUKCJA
l Przewód Przewody fazowe to okrągłe, zagęszczone, skręcone przewody aluminiowe H68 zgodnie z normą Bs2627.
2 Ekran przewodu Wytłaczana warstwa półprzewodzącego związku.
3 Izolacja ×LPE (polietylen sieciowany) o znamionowej temperaturze 91°C.
4 Ekran izolacji
Część niemetaliczna: Wytłaczana warstwa półprzewodzącego związku.
Część metaliczna: Ekran z taśmy miedzianej ( SCT ).
5 Kolory identyfikacji żył Taśmy czerwona, żółta i niebieska powinny być umieszczone między niemetaliczną a metaliczną częścią ekranu izolacji.
screen.
6 Separator Taśma polipropylenowa laminowana.
7 Osłona zewnętrzna PVC typu sT2 zgodnie z IEC 61512, kolor czarny. Osłona zewnętrzna powinna być wytłoczona cyframi l, 2, 3 odpowiadającymi
czerwonej, żółtej, niebieskiej fazie.
8 Drut nośny Drut nośny powinien składać się z ocynkowanych drutów stalowych skręconych.
9 Montaż Trzy jednożyłowe kable izolowane ×LPE i ekranowane drutem miedzianym są skręcone wokół ocynkowanych drutów stalowych w prawoskrętnym układzie (Z).
12/20(24)kV kabel wirowany napowietrzny kabel izolowany napowietrzny 3x50+1x50mm² IEC60502-2 Dane techniczne
Przewód fazowy
| Nominalny przekrój poprzeczny | mm2 | 50 | 70 | 95 | 120 | 150 | l85 | 240 |
| Liczba żył | 3 | 3 | 3 | 3 | 3 | 3 | 3 | |
| Minimalna liczba drutów | 6 | 12 | 15 | 15 | 15 | 30 | 30 | |
| Nominalna średnica przewodu | mm | 8.l | 9.7 | 11.5 | 12.9 | l4.3 | 16.1 | l8.4 |
| Nominalna grubość izolacji ×LPE | mm | 3.4 | 3.4 | 3.4 | 3.4 | 3.4 | 3.4 | 3.4 |
| Grubość ekranowania metalicznego, ok. grubość taśmy miedzianej | mm | 0.2 | 0.2 | 0.2 | 0.2 | 0.2 | 0.2 | 0.2 |
| Nominalna grubość osłony zewnętrznej | mm | 2.3 | 2.3 | 2.3 | 2.3 | 2.3 | 2.3 | 2.3 |
| Nominalna średnica po osłonie | mm | 23.0 | 24.6 | 26.3 | 27.8 | 29.2 | 30.9 | 33.3 |
| Maks. rezystancja prądu stałego przy 20°C | ohm.km | 1.64l | 1.443 | 0.320 | 0.253 | 0.206 | 1.l64 | 0.125 |
| Obciążalność prądowa zwarciowa ekranu metalicznego przy | ||||||||
| -1 sekunda ( 1 żyła ) | kA | 1.57 | 1.72 | l.88 | 2.01 | 2.l4 | 2.30 | 2.52 |
| -3 sekundy ( 1 żyła ) | kA | 0.90 | 0.99 | l.18 | 1.16 | 1.23 | 1.33 | l.45 |
Linka nośna - drut stalowy ocynkowany
| Nominalny przekrój poprzeczny | mm2 | 50 | 50 | 50 | 50 | 50 | 50 | 50 |
| Splot | Nr.mm | 7.3.l5 | 7.3.l5 | 7.3.l5 | 7.3.l5 | 7.3.l5 | 7.3.l5 | 7.3.l5 |
| Kierunek najbardziej zewnętrznej warstwy | Prawoskrętny ( Z ) | |||||||
| Średnica całkowita | mm | 9.45 | 9.45 | 9.45 | 9.45 | 9.45 | 9.45 | 9.45 |
| Minimalne obciążenie zrywające | kg | 6270 | 6270 | 6270 | 6270 | 6270 | 6270 | 6270 |
Gotowy kabel
| Przybliżona średnica całkowita | mm | 55 | 59 | 62 | 65 | 67 | 71 | 75 |
| Przybliżona waga kabla | kg.km | 2541 | 2891 | 3300 | 3660 | 4141 | 4541 | 5290 |
| Długość pakowania | m.bęben | 500 | 500 | 500 | 500 | 500 | 500 | 500 |

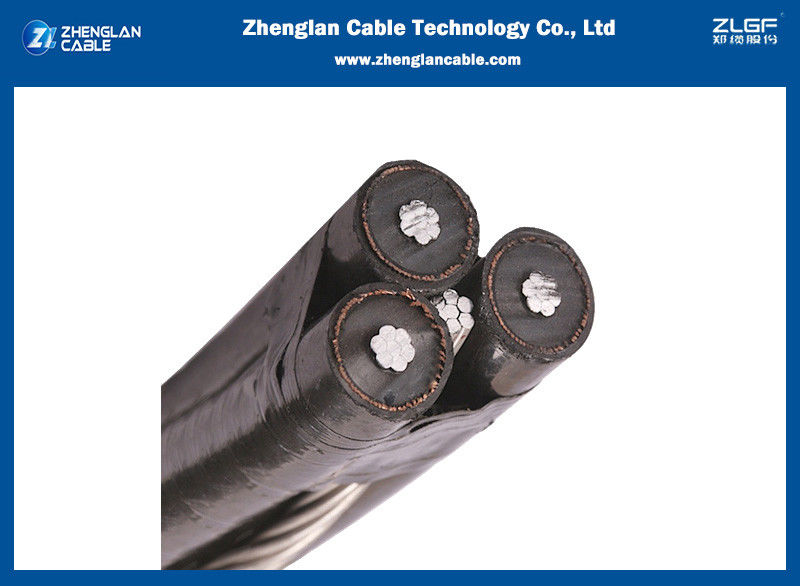

12/20(24)kV kabel wirowany napowietrzny kabel izolowany napowietrzny 3x50+1x50mm² IEC60502-2 obraz
O firmie Zhenglan Cable Technology Co., Ltd
Zhenglan Cable Technology CO., Ltd., dawniej znana jako HENAN Zhengzhou Cable Co., Ltd., jest jednym z wielkoskalowych przedsiębiorstw szkieletowych w chińskim przemyśle drutów i kabli. Kapitał zakładowy firmy wynosi około 4 milionów 6 tysięcy juanów, a jej siedziba znajduje się na 49. piętrze Południowej Wieży Greenland Center przy dworcu kolejowym Zhengzhou (Petronas Twin Towers). Fabryka znajduje się w parku przemysłowym technologii kablowej Zhengzhou w strefie przemysłowej Wuzhi. Jest to nowoczesny park przemysłowy integrujący zaawansowaną technologię badań i rozwoju oraz technologię produkcji.
FAQ
Czy Państwa firma jest fabryką czy firmą handlową?
Fabryka, ponad 20 lat w Chinach
Jak długo mogę oczekiwać na otrzymanie próbki?
Po uiszczeniu opłaty za fracht i przesłaniu nam potwierdzonych plików, próbki będą gotowe do dostawy w ciągu 3-7 dni. Próbki zostaną wysłane do Państwa za pośrednictwem ekspresu i dotrą w ciągu 3-7 dni. Mogą Państwo użyć własnego konta ekspresowego lub zapłacić nam z góry, jeśli nie mają Państwo konta.
Jakie są Państwa warunki płatności?
Zazwyczaj akceptujemy 30% depozytu T/T, 70% salda przed dostawą jako główne warunki płatności, a inne płatności mogą być również negocjowane. Dostępne jest również ubezpieczenie handlowe na.
Jaki jest czas dostawy?
Zamówienie próbki wymaga 3-5 dni. Zamówienie formalne zależy od ilości. Zazwyczaj wymaga 7-30 dni po otrzymaniu płatności.
Jakie jest Państwa MOQ?
Generalnie jest to 5000m.
