Szczegóły produktu
Miejsce pochodzenia: Henan, Chiny
Nazwa handlowa: Zhenglan Cable
Orzecznictwo: ISO 9001:2020, ISO 14001:2020
Numer modelu: Goły przewód ACSR 120/20 mm2 EN50182
Warunki płatności i wysyłki
Minimalne zamówienie: Negocjacja
Cena: Zbywalny
Szczegóły pakowania: Bęben drewniany, bęben drewniany i stalowy, na życzenie klienta
Czas dostawy: 5-10 dni
Zasady płatności: Akredytywa, T/T, Western Union
Możliwość Supply: 21 ton/dzień
Tworzywo: |
AL/STAL |
Standard: |
IEC61089, En50182 |
Rdzeń: |
Normalny lub dostosowany |
Charakteryzuje się: |
GOŁY dyrygent |
Aplikacja: |
Zastosowanie transmisji napowietrznej |
Całkowity obszar: |
18,7 ~ 1211 |
Port: |
Szanghaj czy Qingdao |
Tworzywo: |
AL/STAL |
Standard: |
IEC61089, En50182 |
Rdzeń: |
Normalny lub dostosowany |
Charakteryzuje się: |
GOŁY dyrygent |
Aplikacja: |
Zastosowanie transmisji napowietrznej |
Całkowity obszar: |
18,7 ~ 1211 |
Port: |
Szanghaj czy Qingdao |
Przewód elektryczny goły napowietrzny ACSR Aluminium Stal Materiały 100% Testowane ISO 14001:2005 120/20sqmm EN50182
Przewód ACSR ZASTOSOWANIE
Przewody ACSR są szeroko stosowane do przesyłu energii elektrycznej na duże odległości, ponieważ idealnie nadają się do długich przęseł linii napowietrznych. Są również używane jako posyłacz do podtrzymywania napowietrznych kabli elektrycznych.
Przewód ACSR NORMA
Podstawowa konstrukcja zgodna z normami BS 215-2 / BS EN 50182 / IEC 61089 / ASTM B 232/B 232M / DIN 48204 / JIS C 3110.
Uwaga: Podane w powyższej tabeli wartości prądu znamionowego opierają się na prędkości wiatru 0,6 metra/sekundę, promieniowaniu cieplnym słońca 1200 watów/metr kwadratowy, temperaturze otoczenia 50° C i temperaturze przewodu 80°C.
Przewód ACSR KONSTRUKCJA

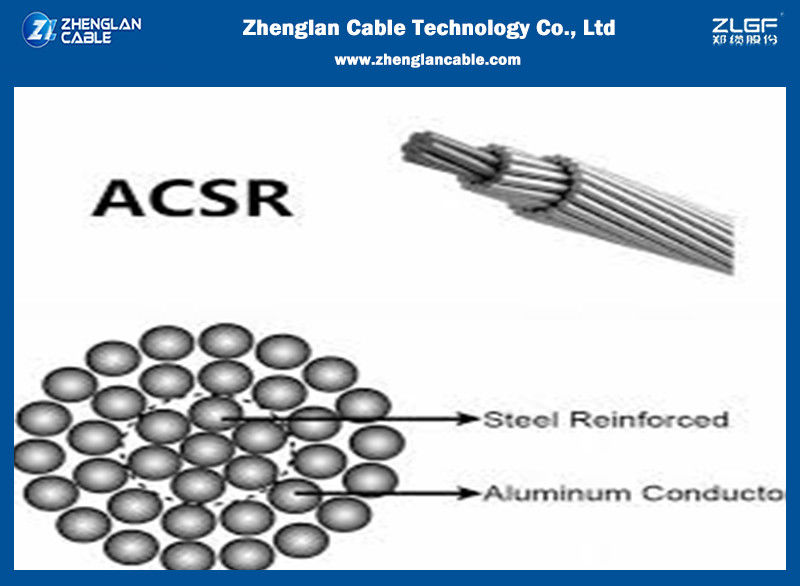

Przewody ACSR składają się z kilku drutów aluminiowych i ocynkowanej stali, skręconych w koncentryczne warstwy. Drut lub druty tworzące rdzeń są wykonane z ocynkowanej stali, a warstwa lub warstwy zewnętrzne są aluminiowe. Rdzeń z ocynkowanej stali składa się zazwyczaj z 1, 7 lub 19 drutów. Średnice drutów stalowych i aluminiowych mogą być takie same lub różne.
Poprzez zmianę proporcji aluminium i stali można osiągnąć wymagane charakterystyki dla każdego konkretnego zastosowania. Wyższe U.T.S. można uzyskać, zwiększając zawartość stali, a wyższą zdolność przenoszenia prądu, zwiększając zawartość aluminium.
Przewód ACSR WŁASNOŚCI ELEKTRYCZNE
| gęstość@20ºC | Aluminium: 2,703 kg/dm |
| Stal ocynkowana: 7,80 kg/dm | |
| Współczynnik temperaturowy@20°C | Aluminium: 0,00403 (°C) |
| rezystywność@20°C | Aluminium: Nie powinna przekraczać 0,028264 |
|
Rozszerzalność liniowa
|
Aluminium: 23 x10 (°C) |
| Stal ocynkowana: 11,5 x10 (1/°C) |
WARUNKI SERWISOWE
| Temperatura otoczenia | -5°C - 50°C |
| Ciśnienie wiatru | 80 – 130kg/m |
| Przyspieszenie sejsmiczne | 0,12 - 0,05g |
| Poziom izokerauniczny | 10 – 18 |
| Wilgotność względna | 5 – 100% |
Przewód ACSR DANE TECHNICZNE
| Liczba drutów | Moduł sprężystości | Współczynnik rozszerzalności liniowej | |||
| AL | STAL | Kg/mm2 | Lb/in2 | 1/Cº | 1/Fº |
| 6 | 1 | 81 | 11,5 x106 | 19,1 x10-6 | 10,6 x10-6 |
| 6 | 7 | 77 | 11,0 x106 | 19,8 x10-6 | 11,0 x10-6 |
| 12 | 7 | 107 | 15,2 x106 | 15,3 x10-6 | 8,5 x10-6 |
| 18 | 1 | 67 | 9,5 x106 | 21,2 x10-6 | 11,8 x10-6 |
| 24 | 7 | 74 | 10,5 x106 | 19,6 x10-6 | 10,9 x10-6 |
| 26 | 7 | 77 | 10,9 x106 | 18,9 x10-6 | 10,5 x10-6 |
| 28 | 7 | 79 | 11,2 x106 | 18,4 x10-6 | 10,2 x10-6 |
| 30 | 7 | 82 | 11,6 x106 | 17,8 x10-6 | 9,9 x10-6 |
| 30 | 19 | 80 | 11,4 x106 | 18,0 x10-6 | 10,0 x10-6 |
| 32 | 19 | 82 | 11,7 x106 | 17,5 x10-6 | 9,7 x10-6 |
| 54 | 7 | 70 | 9,9 x106 | 19,3 x10-6 | 10,7 x10-6 |
| 54 | 19 | 68 | 9,7 x106 | 19,4 x10-6 | 10,8 x10-6 |
Goły przewód ACSR 120/20sqmm(AL-26/2,44mm, St-7/1,9mm) EN50182 karta danych technicznych
PARAMETRY KONSTRUKCJI
• IEC 60189
| Kod | Powierzchnia nominalna | Splot | Średnica zewnętrzna | Waga | Obciążenie zrywające | Rezystancja elektryczna @20° | Prąd znamionowy* | |||
| AL | STAL | CAŁKOWITA | AL | STAL | ||||||
| mm2 | mm2 | mm2 | Nrxmm | Nrxmm | mm | Kg/Km | KN | Ω/Km | A | |
| 16 | 16 | 2,67 | 18,7 | 6/1,84 | 1/1,84 | 5,52 | 64,6 | 6,08 | 1,7934 | 85 |
| 25 | 25 | 4,17 | 29,2 | 6/2,30 | 1/2,30 | 6,9 | 100,9 | 9,13 | 1,1478 | 112 |
| 40 | 40 | 6,67 | 46,7 | 6/2,91 | 1/2,91 | 8,73 | 161,5 | 14,4 | 0,7174 | 150 |
| 63 | 63 | 10,5 | 73,5 | 6/3,66 | 1/3,66 | 10,98 | 254,4 | 21,63 | 0,4555 | 198 |
| 100 | 100 | 16,7 | 117 | 6/4,61 | 1/4,61 | 13,83 | 403,8 | 34,33 | 0,2869 | 263 |
| 125 | 125 | 6,94 | 132 | 18/2,97 | 1/2,97 | 14,85 | 397,9 | 29,17 | 0,2304 | 299 |
| 125 | 125 | 20,4 | 145 | 26/2,47 | 7/1,92 | 15,64 | 503,9 | 45,69 | 0,231 | 302 |
| 160 | 160 | 8,89 | 169 | 18/3,36 | 1/3,36 | 16,8 | 509,3 | 36,18 | 0,18 | 347 |
| 160 | 160 | 26,1 | 186 | 26/2,80 | 7/2,18 | 17,74 | 644,9 | 57,69 | 0,1805 | 351 |
| 200 | 200 | 11,1 | 211 | 18/3,76 | 1/3,76 | 18,8 | 636,7 | 44,22 | 0,144 | 398 |
| 200 | 200 | 32,6 | 233 | 26/3,13 | 7/2,43 | 19,81 | 806,2 | 70,13 | 0,1444 | 402 |
| 250 | 250 | 24,6 | 275 | 22/3,80 | 7/2,11 | 21,53 | 880,6 | 68,72 | 0,1154 | 458 |
| 250 | 250 | 40,7 | 291 | 26/3,50 | 7/2,72 | 22,16 | 1007,7 | 87,67 | 0,1155 | 461 |
| 315 | 315 | 21,8 | 337 | 45/2,99 | 7/1,99 | 23,91 | 1039,6 | 79,03 | 0,0917 | 526 |
| 315 | 315 | 51,3 | 366 | 26/3,93 | 7/3,05 | 24,87 | 1269,7 | 106,83 | 0,0917 | 530 |
| 400 | 400 | 27,7 | 428 | 45/3,36 | 7/2,24 | 26,88 | 1320,1 | 98,36 | 0,0722 | 607 |
| 400 | 400 | 51,9 | 452 | 54/3,07 | 7/3,07 | 27,63 | 1510,3 | 123,04 | 0,0723 | 610 |
| 450 | 450 | 31,1 | 481 | 45/3,57 | 7/2,38 | 28,56 | 1485,2 | 107,47 | 0,0642 | 651 |
| 450 | 450 | 58,3 | 508 | 54/3,26 | 7/3,26 | 29,34 | 1699,1 | 138,42 | 0,0643 | 655 |
| 500 | 500 | 34,6 | 535 | 45/3,76 | 7/2,51 | 30,09 | 1650,2 | 119,41 | 0,0578 | 693 |
| 500 | 500 | 64,8 | 565 | 54/3,43 | 7/3,43 | 30,87 | 1887,9 | 153,8 | 0,0578 | 697 |
| 560 | 560 | 38,7 | 599 | 45/3,98 | 7/2,65 | 31,83 | 1848,2 | 133,74 | 0,0516 | 741 |
| 560* | 560 | 70,9 | 631 | 54/3,63 | 19/2,18 | 32,68 | 2103,4 | 172,59 | 0,0516 | 745 |
| 630 | 630 | 43,6 | 674 | 45/4,22 | 7/2,81 | 33,75 | 2079,2 | 150,45 | 0,0459 | 794 |
| 630* | 630 | 79,8 | 710 | 54/3,85 | 19/2,31 | 34,65 | 2366,3 | 191,77 | 0,0459 | 798 |
| 710 | 710 | 49,1 | 759 | 45/4,48 | 7/2,99 | 35,85 | 2343,2 | 169,56 | 0,0407 | 851 |
| 710* | 710 | 89,9 | 800 | 54/4,09 | 19/2,45 | 36,79 | 2666,8 | 216,12 | 0,0407 | 856 |
| 800* | 800 | 34,6 | 835 | 72/3,76 | 7/2,51 | 37,61 | 2480,2 | 167,41 | 0,0361 | 910 |
| 800* | 800 | 66,7 | 867 | 84/3,48 | 7/3,48 | 38,28 | 2732,7 | 205,33 | 0,0362 | 912 |
| 800* | 800 | 101 | 901 | 54/4,34 | 19/2,61 | 39,09 | 3004,9 | 243,52 | 0,0362 | 916 |
| 900* | 900 | 38,9 | 939 | 72/3,99 | 7/2,66 | 39,9 | 2790,2 | 188,33 | 0,0321 | 972 |
| 900* | 900 | 75 | 975 | 84/3,69 | 7/3,69 | 40,59 | 3074,2 | 226,5 | 0,0322 | 974 |
| 1000* | 1000 | 43,2 | 1043 | 72/4,21 | 7/2,80 | 42,08 | 3100,3 | 209,26 | 0,0289 | 1031 |
| 1120* | 1120 | 47,3 | 1167 | 72/4,45 | 19/1,78 | 44,5 | 3464,9 | 234,53 | 0,0258 | 1096 |
| 1120* | 1120 | 91,2 | 1211 | 84/4,12 | 19/2,47 | 45,31 | 3811,5 | 283,17 | 0,0258 | 1100 |
| 1250* | 1250 | 102 | 1352 | 84/4,35 | 19/2,61 | 47,85 | 4253,9 | 316,04 | 0,0232 | 1165 |
| 1250* | 1250 | 52,8 | 1303 | 72/4,70 | 19/1,88 | 47 | 3867,1 | 261,75 | 0,0231 | 1163 |
| 1120* | 1120 | 91,2 | 1211 | 84/4,12 | 19/2,47 | 45,31 | 3811,5 | 283,17 | 0,0258 | 1100 |
Goły przewód ACSR 120/20sqmm(AL-26/2,44mm, St-7/1,9mm) EN50182 zdjęcia
Dlaczego wybierasz nas?
Główny zakres produktów Zhenglan Cable Technology Co., Ltd
Nasze główne produkty to
Goły przewód napowietrzny do linii przesyłowych (ACSR, AAC, AAAC itp.)
Izolowany przewód do linii napowietrznych 1-35kV
Kabel zasilający NN (niskiego napięcia) 0,6/1kV, 1,8/3kV z izolacją PVC/XLPE/PE, zbrojony lub nie, do dystrybucji energii
Kabel zasilający SN (średniego napięcia) 3,6/6kV, 6/10kV, 8,7/10kV, 8,7/15kV, 12/20kV, 21/35kV, 26/35kV z izolacją XLPE, zbrojony lub nie, do dystrybucji energii;
Kabel sterowniczy, przewód domowy 300/300V, 300/500V, 450/750V
