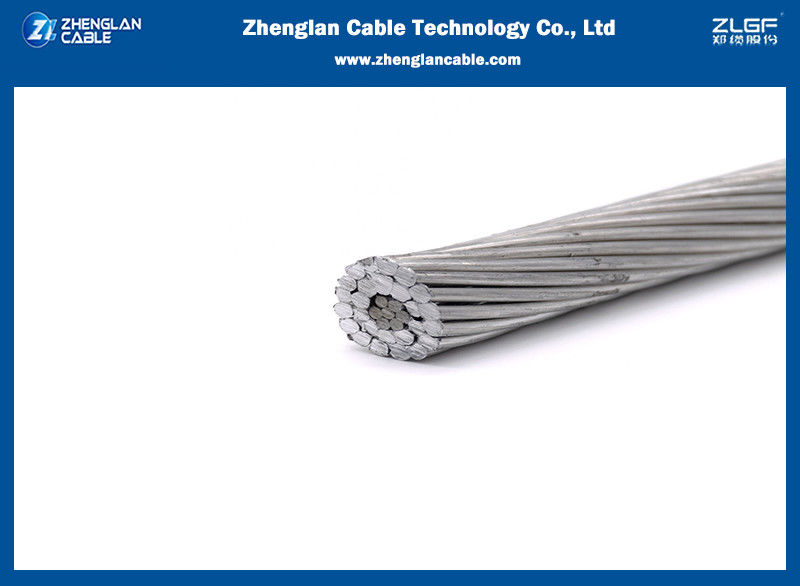

Przewód aluminiowy goły do linii napowietrznych ACSR typu Duck, zgodny z normą IEC61089, 16~1250mm
Przewód ACSR ZASTOSOWANIE
Przewody ACSR są szeroko stosowane do przesyłu energii elektrycznej na duże odległości, ponieważ idealnie nadają się do długich przęsłów linii napowietrznych. Są również używane jako liny nośne do podtrzymywania napowietrznych kabli elektrycznych.
Sploty
Przy wyborze drutu skręcanego ważne jest określenie liczby drutów tworzących przewód. Druty o dużej liczbie drutów są bardziej elastyczne niż te o mniejszej liczbie. Przewody zazwyczaj mają co najmniej 7 drutów: jeden w środku i 6 otaczających drutów. Bardziej elastyczne przewody często mają 19, 37 lub 49 drutów. Bardzo duże przewody lub te produkowane do zastosowań wymagających dużej elastyczności, mogą mieć 70 lub więcej drutów.
Uwaga: Wartości prądu znamionowego podane w powyższej tabeli opierają się na prędkości wiatru 0,6 metra/sekundę, natężeniu promieniowania słonecznego 1200 watów/metr kwadratowy, temperaturze otoczenia 50° C i temperaturze przewodu 80°C.
Przewód ACSR KONSTRUKCJA
Przewody ACSR składają się z kilku drutów aluminiowych i ocynkowanych stalowych, skręconych w koncentryczne warstwy. Drut lub druty tworzące rdzeń są wykonane z ocynkowanej stali, a warstwa lub warstwy zewnętrzne są aluminiowe. Rdzeń ze stali ocynkowanej składa się zazwyczaj z 1, 7 lub 19 drutów. Średnice drutów stalowych i aluminiowych mogą być takie same lub różne.
Poprzez zmianę proporcji aluminium i stali można osiągnąć wymagane charakterystyki dla danego zastosowania. Wyższą wytrzymałość na rozciąganie można uzyskać, zwiększając zawartość stali, a wyższą zdolność przenoszenia prądu, zwiększając zawartość aluminium.
Przewód ACSR WŁASNOŚCI ELEKTRYCZNE
| gęstość@20ºC | Aluminium: 2,703 kg/dm |
| Stal ocynkowana: 7,80 kg/dm | |
| Współczynnik temperaturowy@20°C | Aluminium: 0,00403 (°C) |
| rezystywność@20°C | Aluminium: Nie powinna przekraczać 0,028264 |
|
Współczynnik rozszerzalności liniowej
|
Aluminium: 23 x10 (°C) |
| Stal ocynkowana: 11,5 x10 (1/°C) |
WARUNKI SERWISOWE
| Temperatura otoczenia | -5°C - 50°C |
| Ciśnienie wiatru | 80 – 130kg/m |
| Przyspieszenie sejsmiczne | 0,12 - 0,05g |
| Poziom izokerauniczny | 10 – 18 |
| Wilgotność względna | 5 – 100% |
Przewód ACSR DANE TECHNICZNE
| Liczba drutów | Moduł sprężystości | Współczynnik rozszerzalności liniowej | |||
| AL | STAL | Kg/mm2 | Lb/in2 | 1/Cº | 1/Fº |
| 6 | 1 | 81 | 11,5 x106 | 19,1 x10-6 | 10,6 x10-6 |
| 6 | 7 | 77 | 11,0 x106 | 19,8 x10-6 | 11,0 x10-6 |
| 12 | 7 | 107 | 15,2 x106 | 15,3 x10-6 | 8,5 x10-6 |
| 18 | 1 | 67 | 9,5 x106 | 21,2 x10-6 | 11,8 x10-6 |
| 24 | 7 | 74 | 10,5 x106 | 19,6 x10-6 | 10,9 x10-6 |
| 26 | 7 | 77 | 10,9 x106 | 18,9 x10-6 | 10,5 x10-6 |
| 28 | 7 | 79 | 11,2 x106 | 18,4 x10-6 | 10,2 x10-6 |
| 30 | 7 | 82 | 11,6 x106 | 17,8 x10-6 | 9,9 x10-6 |
| 30 | 19 | 80 | 11,4 x106 | 18,0 x10-6 | 10,0 x10-6 |
| 32 | 19 | 82 | 11,7 x106 | 17,5 x10-6 | 9,7 x10-6 |
| 54 | 7 | 70 | 9,9 x106 | 19,3 x10-6 | 10,7 x10-6 |
| 54 | 19 | 68 | 9,7 x106 | 19,4 x10-6 | 10,8 x10-6 |
Przewód goły ACSR Skunk (AL-12/2,59mm, St-7/2,59mm) EN50182 arkusz danych technicznych
| BRYTYJSKA NORMA EN 50182: 2001 | |||||||||||||
| Kod | Stary kod | Powierzchnia | Liczba drutów | Średnica drutu | Średnica | Masa jednostkowa | Wytrzymałość znamionowa | Rezystancja prądu stałego | |||||
| AL | Stal | Całkowita | AL | Stal | AL | Stal | Rdzeń | Przewód | Długość | ||||
| mm2 | 2 mm | 2 mm | mm | mm | mm | mm | kg/km | kN | Q/km | ||||
| 11-AL1/2-ST1A | MOLE | 10,6 | 1,77 | 12,4 | 6 | 1 | 1,5 | 1,5 | 1,5 | 4,5 | 42,8 | 4,14 | 2,7027 |
| 21-AL1/3-ST1A | SQUIRREL | 21 | 3,5 | 24,5 | 6 | 1 | 2,11 | 2,11 | 2,11 | 6,33 | 84,7 | 7,87 | 1,3659 |
| 26-AL1/4-ST1A | GOPHER | 26,2 | 4,37 | 30,6 | 6 | 1 | 2,36 | 2,36 | 2,36 | 7,08 | 106 | 9,58 | 1,0919 |
| 32-AL1 巧-ST1A | WEASEL | 31,6 | 5,27 | 36,9 | 6 | 1 | 2,59 | 2,59 | 2,59 | 7,77 | 127,6 | 11,38 | 0,9065 |
| 37-AL1/6-ST1A | FOX | 36,7 | 6,11 | 42,8 | 6 | 1 | 2,79 | 2,79 | 2,79 | 8,37 | 148,1 | 13,21 | 0,7812 |
| 42-AL1/7-ST1A | FERRET | 42,4 | 7,07 | 49,5 | 6 | 1 | 3 | 3 | 3 | 9 | 171,2 | 15,27 | 0,6757 |
| 53-AL1/9-ST1A | RABBIT | 52,9 | 8,81 | 61,7 | 6 | 1 | 3,35 | 3,35 | 3,35 | 10,1 | 213,5 | 18,42 | 0,5419 |
| 63-AL1/11-ST1A | MINK | 63,1 | 10,5 | 73,6 | 6 | 1 | 3,66 | 3,66 | 3,66 | 11 | 254,9 | 21,67 | 0,454 |
| 63-AL1/37-ST1A | SKUNK | 63,2 | 36,9 | 100,1 | 12 | 7 | 2,59 | 2,59 | 7,77 | 13 | 463 | 52,79 | 0,4568 |
| 75-AL1/13-ST1A | BEAVER | 75 | 12,5 | 87,5 | 6 | 1 | 3,99 | 3,99 | 3,99 | 12 | 302,9 | 25,76 | 0,382 |
| 73-AL1/43-ST1A | HORSE | 73,4 | 42,8 | 116,2 | 12 | 7 | 2,79 | 2,79 | 8,37 | 14 | 537,3 | 61,26 | 0,3936 |
| 79-AL1/13-ST1A | RACOON | 78,8 | 13,1 | 92 | 6 | 1 | 4,09 | 4,09 | 4,09 | 12,3 | 318,3 | 27,06 | 0,3635 |
| 84-AL1/14-ST1A | OTTER | 83,9 | 14 | 97,9 | 6 | 1 | 4,22 | 4,22 | 4,22 | 12,7 | 338,8 | 28,81 | 0,3415 |
| 95-AL1/16-ST1A | CAT | 95,4 | 15,9 | 111,3 | 6 | 1 | 4,5 | 4,5 | 4,5 | 13,5 | 385,3 | 32,76 | 0,3003 |
| 105-AL1/17-ST1A | HARE | 105 | 17,5 | 122,5 | 6 | 1 | 4,72 | 4,72 | 4,72 | 14,2 | 423,8 | 36,04 | 0,273 |
| 105-AL1/14-ST1A | DOG | 105 | 13,6 | 118,5 | 6 | 7 | 1,57 | 1,57 | 4,71 | 14,2 | 394 | 32,65 | 0,2733 |
| 132-AL1/20-ST1A | COYOTE | 131,7 | 20,1 | 151,8 | 26 | 7 | 1,91 | 1,91 | 5,73 | 15,9 | 520,7 | 45,86 | 0,2192 |
| 132-AL1/7-ST1A | COUGAR | 131,5 | 7,31 | 138,8 | 18 | 1 | 3,05 | 3,05 | 3,05 | 15,3 | 418,8 | 29,74 | 0,2188 |
| 131-AL1/31-ST1A | TIGER | 131,2 | 30,6 | 161,9 | 30 | 7 | 2,36 | 2,36 | 7,08 | 16,5 | 602,2 | 57,87 | 0,2202 |
| 158-AL1/37-ST1A | WOLF | 158,1 | 36,9 | 194,9 | 30 | 7 | 2,59 | 2,59 | 7,77 | 18,1 | 725,3 | 68,91 | 0,1829 |
| 159-AL1/9-ST1A | DINGO | 158,7 | 8,81 | 167,5 | 18 | 1 | 3,35 | 3,35 | 3,35 | 16,8 | 505,2 | 35,87 | 0,1814 |
| 183-AL1/43-ST1A | LYNX | 183,4 | 42,8 | 226,2 | 30 | 7 | 2,79 | 2,79 | 8,37 | 19,5 | 841,6 | 79,97 | 0,1576 |
| 184-AL1/10-ST1A | CARACAL | 184,2 | 10,2 | 194,5 | 18 | 1 | 3,61 | 3,61 | 3,61 | 18,1 | 586,7 | 40,74 | 0,1562 |
| 212-AL1/49-ST1A | PANTHER | 212,1 | 49,5 | 261,5 | 30 | 7 | 3 | 3 | 9 | 21 | 973,1 | 92,46 | 0,1363 |
| 211-AL1/12-ST1A | JAGUAR | 210,6 | 11,7 | 222,3 | 18 | 1 | 3,86 | 3,86 | 3,86 | 19,3 | 670,8 | 46,57 | 0,1366 |
| 238-AL1/56-ST1A | LION | 238,3 | 55,6 | 293,9 | 30 | 7 | 3,18 | 3,18 | 9,54 | 22,3 | 1093,4 | 100,47 | 0,1213 |
| 264-AL1/62-ST1A | BEAR | 264,4 | 61,7 | 326,1 | 30 | 7 | 3,35 | 3,35 | 10,1 | 23,5 | 1213,4 | 111,5 | 0,1093 |
| 324-AL1/76-STA | GOAT | 324,3 | 75,7 | 400 | 30 | 7 | 3,71 | 3,71 | 11,1 | 26 | 1488,2 | 135,13 | 0,0891 |
| 375-AL1/88-ST1A | SHEEP | 375,1 | 87,5 | 462,6 | 30 | 7 | 3,99 | 3,99 | 12 | 27,9 | 1721,3 | 156,3 | 0,0771 |
| 374-AL1/48-ST1A | ANTELOPE | 374,1 | 48,5 | 422,6 | 54 | 7 | 2,97 | 2,97 | 8,91 | 26,7 | 1413,8 | 118,88 | 0,0773 |
| 382-AL1/49-ST1A | BISON | 381,7 | 49,5 | 431,2 | 54 | 7 | 3 | 3 | 9 | 27 | 1442,5 | 121,3 | 0,0758 |
PARAMETRY KONSTRUKCJI
• IEC 60189
| Kod | Powierzchnia nominalna | Splot | Średnica zewnętrzna | Waga | Obciążenie zrywające | Rezystancja elektryczna @20° | Prąd znamionowy* | |||
| AL | STAL | CAŁKOWITA | AL | STAL | ||||||
| mm2 | mm2 | mm2 | Nrxmm | Nrxmm | mm | Kg/Km | KN | Ω/Km | A | |
| 16 | 16 | 2,67 | 18,7 | 6/1,84 | 1/1,84 | 5,52 | 64,6 | 6,08 | 1,7934 | 85 |
| 25 | 25 | 4,17 | 29,2 | 6/2,30 | 1/2,30 | 6,9 | 100,9 | 9,13 | 1,1478 | 112 |
| 40 | 40 | 6,67 | 46,7 | 6/2,91 | 1/2,91 | 8,73 | 161,5 | 14,4 | 0,7174 | 150 |
| 63 | 63 | 10,5 | 73,5 | 6/3,66 | 1/3,66 | 10,98 | 254,4 | 21,63 | 0,4555 | 198 |
| 100 | 100 | 16,7 | 117 | 6/4,61 | 1/4,61 | 13,83 | 403,8 | 34,33 | 0,2869 | 263 |
| 125 | 125 | 6,94 | 132 | 18/2,97 | 1/2,97 | 14,85 | 397,9 | 29,17 | 0,2304 | 299 |
| 125 | 125 | 20,4 | 145 | 26/2,47 | 7/1,92 | 15,64 | 503,9 | 45,69 | 0,231 | 302 |
| 160 | 160 | 8,89 | 169 | 18/3,36 | 1/3,36 | 16,8 | 509,3 | 36,18 | 0,18 | 347 |
| 160 | 160 | 26,1 | 186 | 26/2,80 | 7/2,18 | 17,74 | 644,9 | 57,69 | 0,1805 | 351 |
| 200 | 200 | 11,1 | 211 | 18/3,76 | 1/3,76 | 18,8 | 636,7 | 44,22 | 0,144 | 398 |
| 200 | 200 | 32,6 | 233 | 26/3,13 | 7/2,43 | 19,81 | 806,2 | 70,13 | 0,1444 | 402 |
| 250 | 250 | 24,6 | 275 | 22/3,80 | 7/2,11 | 21,53 | 880,6 | 68,72 | 0,1154 | 458 |
| 250 | 250 | 40,7 | 291 | 26/3,50 | 7/2,72 | 22,16 | 1007,7 | 87,67 | 0,1155 | 461 |
| 315 | 315 | 21,8 | 337 | 45/2,99 | 7/1,99 | 23,91 | 1039,6 | 79,03 | 0,0917 | 526 |
| 315 | 315 | 51,3 | 366 | 26/3,93 | 7/3,05 | 24,87 | 1269,7 | 106,83 | 0,0917 | 530 |
| 400 | 400 | 27,7 | 428 | 45/3,36 | 7/2,24 | 26,88 | 1320,1 | 98,36 | 0,0722 | 607 |
| 400 | 400 | 51,9 | 452 | 54/3,07 | 7/3,07 | 27,63 | 1510,3 | 123,04 | 0,0723 | 610 |
| 450 | 450 | 31,1 | 481 | 45/3,57 | 7/2,38 | 28,56 | 1485,2 | 107,47 | 0,0642 | 651 |
| 450 | 450 | 58,3 | 508 | 54/3,26 | 7/3,26 | 29,34 | 1699,1 | 138,42 | 0,0643 | 655 |
| 500 | 500 | 34,6 | 535 | 45/3,76 | 7/2,51 | 30,09 | 1650,2 | 119,41 | 0,0578 | 693 |
| 500 | 500 | 64,8 | 565 | 54/3,43 | 7/3,43 | 30,87 | 1887,9 | 153,8 | 0,0578 | 697 |
| 560 | 560 | 38,7 | 599 | 45/3,98 | 7/2,65 | 31,83 | 1848,2 | 133,74 | 0,0516 | 741 |
| 560* | 560 | 70,9 | 631 | 54/3,63 | 19/2,18 | 32,68 | 2103,4 | 172,59 | 0,0516 | 745 |
| 630 | 630 | 43,6 | 674 | 45/4,22 | 7/2,81 | 33,75 | 2079,2 | 150,45 | 0,0459 | 794 |
| 630* | 630 | 79,8 | 710 | 54/3,85 | 19/2,31 | 34,65 | 2366,3 | 191,77 | 0,0459 | 798 |
| 710 | 710 | 49,1 | 759 | 45/4,48 | 7/2,99 | 35,85 | 2343,2 | 169,56 | 0,0407 | 851 |
| 710* | 710 | 89,9 | 800 | 54/4,09 | 19/2,45 | 36,79 | 2666,8 | 216,12 | 0,0407 | 856 |
| 800* | 800 | 34,6 | 835 | 72/3,76 | 7/2,51 | 37,61 | 2480,2 | 167,41 | 0,0361 | 910 |
| 800* | 800 | 66,7 | 867 | 84/3,48 | 7/3,48 | 38,28 | 2732,7 | 205,33 | 0,0362 | 912 |
| 800* | 800 | 101 | 901 | 54/4,34 | 19/2,61 | 39,09 | 3004,9 | 243,52 | 0,0362 | 916 |
| 900* | 900 | 38,9 | 939 | 72/3,99 | 7/2,66 | 39,9 | 2790,2 | 188,33 | 0,0321 | 972 |
| 900* | 900 | 75 | 975 | 84/3,69 | 7/3,69 | 40,59 | 3074,2 | 226,5 | 0,0322 | 974 |
| 1000* | 1000 | 43,2 | 1043 | 72/4,21 | 7/2,80 | 42,08 | 3100,3 | 209,26 | 0,0289 | 1031 |
| 1120* | 1120 | 47,3 | 1167 | 72/4,45 | 19/1,78 | 44,5 | 3464,9 | 234,53 | 0,0258 | 1096 |
| 1120* | 1120 | 91,2 | 1211 | 84/4,12 | 19/2,47 | 45,31 | 3811,5 | 283,17 | 0,0258 | 1100 |
| 1250* | 1250 | 102 | 1352 | 84/4,35 | 19/2,61 | 47,85 | 4253,9 | 316,04 | 0,0232 | 1165 |
| 1250* | 1250 | 52,8 | 1303 | 72/4,70 | 19/1,88 | 47 | 3867,1 | 261,75 | 0,0231 | 1163 |
| 1120* | 1120 | 91,2 | 1211 | 84/4,12 | 19/2,47 | 45,31 | 3811,5 | 283,17 | 0,0258 | 1100 |
