Szczegóły produktu
Miejsce pochodzenia: Henan, Chiny
Nazwa handlowa: Zhenglan cable
Orzecznictwo: ISO 9001:2015, ISO 14001:2005, OHSAS 18001:2007
Numer modelu: 1kv 3x35+2x16sqmm xlpe izolowany kabel aluminiowy w osłonie LSZH zgodnie z IEC60502-1
Warunki płatności i wysyłki
Minimalne zamówienie: 500 metrów
Cena: 0.5USD-100USD/m
Szczegóły pakowania: Bęben drewniany, bęben drewniany i stalowy na życzenie klienta
Czas dostawy: 5-10 dni
Zasady płatności: Akredytywa, T/T,
Możliwość Supply: 10000 m / dzień
Tworzywo: |
Aluminium |
Izolacja: |
XLPE |
zbroja: |
Nie |
Osłona: |
LSZH |
Kolor osłony zewnętrznej: |
Czarny lub dostosowany |
długość kabla: |
Zgodnie z wymaganiami |
Woltaż: |
0,6/1KV |
Standard: |
IEC60502-1 |
Tworzywo: |
Aluminium |
Izolacja: |
XLPE |
zbroja: |
Nie |
Osłona: |
LSZH |
Kolor osłony zewnętrznej: |
Czarny lub dostosowany |
długość kabla: |
Zgodnie z wymaganiami |
Woltaż: |
0,6/1KV |
Standard: |
IEC60502-1 |

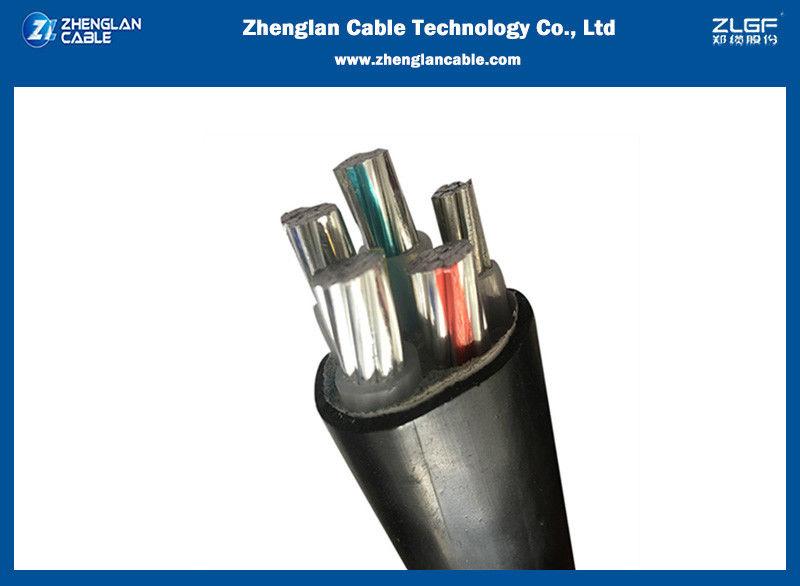

1kV 3x35+2x16mm² kabel aluminiowy z izolacją XLPE i płaszczem LSZH zgodny z IEC60502-1
Zastosowanie:
1kV 3x35+2x16mm² kabel aluminiowy z izolacją XLPE i płaszczem LSZH zgodny z IEC60502-1 służą do zasilania w systemach instalacji niskiego napięcia. Nadają się do instalacji wewnątrz i na zewnątrz, w kanałach kablowych, w stacjach elektroenergetycznych i rozdzielczych, lokalnych rozdzielniach energii, zakładach przemysłowych, gdzie występuje wiele ruchów.
Konstrukcja:
Przewodniki: Przewodnik miedziany lub aluminiowy, okrągły skręcany lub kształtowany, klasa 2 wg IEC 60228, BS EN 60228. Dla mniejszych przekrojów, na życzenie może być dostarczony lity okrągły przewodnik, klasa 1 wg IEC 60228, BS EN 60228.
Izolacja:Materiał i grubość XLPE powinny być zgodne z IEC 60502 lub BS 5467, z przeznaczeniem do pracy ciągłej w temperaturze 90°C.
Kod kolorów Kod kolorów (1):
1 żyła: Czerwona lub czarna
2 żyły: Czerwona, czarna
3 żyły: Czerwona, żółta, niebieska
4 żyły: Czerwona, żółta, niebieska, czarna
5 żył: Czerwona, żółta, niebieska, czarna, zielona
Powyżej 5 żył: Czarne żyły z białymi cyframi
Metoda identyfikacji żył: taśma kolorowa
Płaszcz zewnętrzny: Płaszcz zewnętrzny powinien być wykonany z wytłaczanego PVC typu ST2 wg IEC 60502-1 lub typu 9 wg BS 6346/5467. Specjalne typy materiałów płaszcza PVC, takie jak PVC trudnopalne, PVC odporne na termity, PVC odporne na gryzonie, PVC odporne na promieniowanie słoneczne, PVC odporne na olej, są dostępne na specjalne zamówienie. Dostępne są również specjalne materiały płaszcza, takie jak LLDPE, MDPE, HDPE, LSF, CPE, na życzenie.
Właściwości ogniowe płaszczy kablowych: Kable mogą być dostarczane ze specjalnym płaszczem zewnętrznym z PVC o zwiększonej odporności na płomień, zgodnym z wymaganiami testu płomieni wg IEC 60332-3-22, IEC 60332-3-23 i IEC 60332-3-24. Możliwe jest również dostarczenie kabli z materiału bezhalogenowego o niskiej emisji dymu (LSHF) zgodnie z IEC 60502-1, BS 7211, BS 6724 lub innymi równoważnymi normami.
1kV 3x35+2x16mm² kabel aluminiowy z izolacją XLPE i płaszczem LSZH zgodny z IEC60502-1 Parametry:
|
Wymiary przewodnika (mm2) |
Izolacja grubość (mm) |
Nieuzbrojony kabel z płaszczem niemetalowym | |||||||||||||
| Grubość płaszcza | Średnica zewnętrzna (przybliżona) | Waga kabla (kg/km) | |||||||||||||
| mm | mm | Rdzeń miedziany | Rdzeń aluminiowy | ||||||||||||
| Faza linia | Linia zerowa linia | Faza linia | Linia zerowa linia | 3+1C | 3+2C | 4+1C | 3+1C | 3+2C | 4+1C | 3+1C | 3+2C | 4+1C | 3+1C | 3+2C | 4+1C |
| 2.5 | 1.5 | 0.7 | 0.7 | 1.8 | 1.8 | 1.8 | 11.9 | 12.6 | 12.8 | 206 | 229 | 253 | — | — | — |
| 4 | 2.5 | 0.7 | 0.7 | 1.8 | 1.8 | 1.8 | 12.9 | 13.7 | 14.0 | 268 | 302 | 323 | 178 | 196 | 197 |
| 6 | 4.0 | 0.7 | 0.7 | 1.8 | 1.8 | 1.8 | 14.2 | 15.1 | 15.4 | 352 | 402 | 428 | 215 | 240 | 237 |
| 10 | 6.0 | 0.7 | 0.7 | 1.8 | 1.8 | 1.8 | 16.5 | 17.5 | 18.1 | 517 | 584 | 645 | 290 | 321 | 328 |
| 16 | 10.0 | 0.7 | 0.7 | 1.8 | 1.8 | 1.8 | 19.2 | 20.5 | 21.1 | 761 | 865 | 955 | 396 | 437 | 444 |
| 25 | 16.0 | 0.9 | 0.7 | 1.8 | 1.8 | 1.8 | 22.4 | 23.9 | 24.7 | 1110 | 1278 | 1406 | 538 | 605 | 606 |
| 35 | 16.0 | 0.9 | 0.7 | 1.8 | 1.8 | 1.8 | 24.6 | 25.9 | 27.3 | 1402 | 1558 | 1805 | 647 | 709 | 731 |
| 50 | 25.0 | 1.0 | 0.9 | 1.8 | 1.9 | 1.9 | 28.0 | 29.9 | 31.3 | 1943 | 2243 | 2531 | 842 | 984 | 975 |
| 70 | 35.0 | 1.1 | 0.9 | 1.9 | 2.0 | 2.1 | 29.5 | 33.2 | 34.4 | 2645 | 3038 | 3412 | 1101 | 1273 | 1234 |
| 95 | 50.0 | 1.1 | 1.0 | 2.1 | 2.2 | 2.2 | 33.2 | 37.8 | 38.7 | 3554 | 4105 | 4551 | 1443 | 1679 | 1579 |
| 120 | 70.0 | 1.2 | 1.1 | 2.2 | 2.3 | 2.4 | 36.3 | 41.6 | 43.6 | 4504 | 5265 | 5791 | 1793 | 2112 | 1993 |
| 150 | 70.0 | 1.4 | 1.1 | 2.3 | 2.4 | 2.5 | 39.7 | 45.9 | 47.9 | 5425 | 6200 | 7018 | 2147 | 2480 | 2380 |
| 185 | 95.0 | 1.6 | 1.1 | 2.5 | 2.6 | 2.7 | 45.4 | 51.4 | 53.3 | 6781 | 7792 | 8720 | 2683 | 3095 | 2946 |
| 240 | 120.0 | 1.7 | 1.2 | 2.7 | 2.8 | 2.9 | 53.0 | 58.6 | 60.1 | 8708 | 9960 | 11172 | 3412 | 3907 | 3701 |
| 300 | 150.0 | 1.8 | 1.4 | 2.9 | 3.0 | 3.1 | 58.3 | 65.4 | 62.9 | 10818 | 12394 | 13827 | 4192 | 4823 | 4480 |
| 400 | 185.0 | 2.0 | 1.6 | 3.1 | 3.3 | 3.4 | 67.5 | 74.2 | 67.8 | 14163 | 16132 | 18093 | 5423 | 6225 | 5725 |
|
Wymiary przewodnika (mm2) |
Izolacja grubość (mm) |
Kabel zbrojony drutem | |||||||||||||||||||
| Grubość powłoki PVC Grubość zbrojenia drutem | Średnica zewnętrzna zbrojenia |
Grubość płaszcza |
Średnica zewnętrzna (przybliżona) | Waga kabla (przybliżona) (kg/km) | Waga kabla (przybliżona) (kg/km) | ||||||||||||||||
| mm | mm | mm | mm | Rdzeń miedziany | Rdzeń aluminiowy | ||||||||||||||||
| Faza linia | Linia zerowa linia | Faza linia | Linia zerowa linia | 3+1C | 3+2C | 4+1C | 3+1C | 3+2C | 4+1C | 3+1C | 3+2C | 4+1C | 3+1C | 3+2C | 4+1C | 3+1C | 3+2C | 4+1C | 3+1C | 3+2C | 4+1C |
| 2.5 | 1.5 | 0.7 | 0.7 | 1.0 | 1.0 | 1.0 | 0.8 | 0.8 | 0.8 | 1.8 | 1.8 | 1.8 | 16.1 | 16.8 | 17.0 | 468 | 504 | 533 | — | — | — |
| 4 | 2.5 | 0.7 | 0.7 | 1.0 | 1.0 | 1.0 | 0.8 | 1.25 | 1.25 | 1.8 | 1.8 | 1.8 | 17.1 | 18.8 | 19.1 | 549 | 730 | 753 | 458 | 624 | 638 |
| 6 | 4.0 | 0.7 | 0.7 | 1.0 | 1.0 | 1.0 | 1.25 | 1.25 | 1.25 | 1.8 | 1.8 | 1.8 | 19.3 | 20.2 | 20.5 | 794 | 869 | 907 | 657 | 707 | 733 |
| 10 | 6.0 | 0.7 | 0.7 | 1.0 | 1.0 | 1.0 | 1.25 | 1.25 | 1.25 | 1.8 | 1.8 | 1.8 | 21.6 | 22.6 | 23.2 | 1023 | 1117 | 1201 | 797 | 853 | 912 |
| 16 | 10.0 | 0.7 | 0.7 | 1.0 | 1.0 | 1.0 | 1.25 | 1.6 | 1.6 | 1.8 | 1.8 | 1.8 | 24.3 | 26.3 | 26.9 | 1345 | 1640 | 1749 | 980 | 1212 | 1284 |
| 25 | 16.0 | 0.9 | 0.7 | 1.0 | 1.0 | 1.0 | 1.6 | 1.6 | 1.6 | 1.8 | 1.8 | 1.8 | 28.2 | 29.7 | 30.5 | 1946 | 2172 | 2322 | 1374 | 1499 | 1592 |
| 35 | 16.0 | 0.9 | 0.7 | 1.0 | 1.0 | 1.0 | 1.6 | 1.6 | 1.6 | 1.8 | 1.8 | 1.9 | 30.4 | 31.7 | 33.3 | 2317 | 2515 | 2835 | 1562 | 1665 | 1859 |
| 50 | 25.0 | 1.0 | 0.9 | 1.0 | 1.0 | 1.2 | 1.6 | 1.6 | 2.0 | 1.9 | 2.0 | 2.1 | 34.0 | 35.9 | 38.7 | 2994 | 3357 | 4021 | 1893 | 2098 | 2605 |
| 70 | 35.0 | 1.1 | 0.9 | 1.2 | 1.2 | 1.2 | 2.0 | 2.0 | 2.0 | 2.1 | 2.1 | 2.2 | 36.9 | 40.4 | 41.6 | 4044 | 4577 | 5014 | 2499 | 2813 | 3029 |
| 95 | 50.0 | 1.1 | 1.0 | 1.2 | 1.2 | 1.2 | 2.0 | 2.0 | 2.0 | 2.2 | 2.3 | 2.4 | 40.4 | 45.0 | 46.1 | 5095 | 5837 | 6362 | 2984 | 3411 | 3651 |
| 120 | 70.0 | 1.2 | 1.1 | 1.2 | 1.4 | 1.4 | 2.0 | 2.5 | 2.5 | 2.4 | 2.5 | 2.6 | 43.7 | 50.8 | 52.8 | 6193 | 7821 | 8453 | 3482 | 4668 | 4985 |
| 150 | 70.0 | 1.4 | 1.1 | 1.4 | 1.4 | 1.4 | 2.5 | 2.5 | 2.5 | 2.5 | 2.6 | 2.7 | 48.9 | 55.1 | 57.1 | 7839 | 8969 | 9893 | 4560 | 5249 | 5669 |
| 185 | 95.0 | 1.6 | 1.1 | 1.4 | 1.4 | 1.6 | 2.5 | 2.5 | 2.5 | 2.7 | 2.8 | 2.9 | 54.6 | 60.6 | 62.9 | 9506 | 10871 | 11997 | 5408 | 6174 | 6732 |
| 240 | 120.0 | 1.7 | 1.2 | 1.6 | 1.6 | 1.6 | 2.5 | 2.5 | 2.5 | 2.9 | 3.0 | 3.1 | 62.6 | 68.2 | 69.7 | 11941 | 13507 | 14820 | 6645 | 7454 | 8010 |
| 300 | 150.0 | 1.8 | 1.4 | 1.6 | 1.6 | 1.6 | 2.5 | 2.5 | 3.15 | 3.1 | 3.2 | 3.4 | 67.9 | 75.0 | 74.0 | 14363 | 16353 | 18430 | 7737 | 8781 | 9911 |
| 400 | 185.0 | 2.0 | 1.6 | 1.6 | 1.8 | 1.8 | 3.15 | 3.15 | 3.15 | 3.4 | 3.5 | 3.7 | 78.6 | 85.5 | 79.3 | 19145 | 21623 | 23153 | 10405 | 11716 | 11889 |
1kV 3x35+2x16mm² kabel aluminiowy z izolacją XLPE i płaszczem LSZH zgodny z IEC60502-1 Sprzęt testowy
O firmie Zhenglan Cable Technology Co., Ltd.
Zhenglan Cable Technology CO., Ltd., dawniej znana jako HENAN Zhengzhou Cable Co., Ltd., jest jednym z przedsiębiorstw o dużej skali w chińskim przemyśle drutów i kabli. Kapitał zakładowy firmy wynosi około 4,06 miliona juanów, a jej siedziba znajduje się na 49. piętrze Południowej Wieży Greenland Center przy dworcu kolejowym Zhengzhou (wieże Petronas). Fabryka znajduje się w parku przemysłowym technologii kablowej Zhengzhou w strefie przemysłowej Wuzhi. Jest to nowoczesny park przemysłowy integrujący zaawansowaną technologię badań i rozwoju oraz technologię produkcji.
Dlaczego warto wybrać Zhenglan Cable:
Często zadawane pytania dotyczące 1kV Al/XLPE/LSOH nieuzbrojony kabel aluminiowy 3x70+2x35mm² kabel zasilający wielożyłowy
Czy Państwa firma jest fabryką czy firmą handlową?
Fabryka, ponad 20 lat w Chinach
Jak długo mogę oczekiwać na próbkę?
Po uiszczeniu opłaty za fracht i przesłaniu potwierdzonych plików, próbki będą gotowe do wysyłki w ciągu 3-7 dni. Próbki zostaną wysłane do Państwa za pośrednictwem ekspresu i dotrą w ciągu 3-7 dni. Mogą Państwo użyć własnego konta ekspresowego lub opłacić z góry, jeśli nie posiadają Państwo konta.
Jakie są Państwa warunki płatności?
Zazwyczaj akceptujemy 30% depozytu T/T, 70% salda przed dostawą jako główne warunki płatności, a inne płatności mogą być również negocjowane. Dostępne jest również ubezpieczenie handlowe na.
Jaki jest czas dostawy?
Zamówienie próbki wymaga 3-5 dni. Formalne zamówienie zależy od ilości. Zazwyczaj wymaga 7-30 dni po otrzymaniu płatności.
Jakie jest Państwa MOQ?
Generalnie jest to 5000m.
