Szczegóły produktu
Miejsce pochodzenia: Henan, Chiny
Nazwa handlowa: Zhenglan Cable
Orzecznictwo: 3C; ISO 9001:2015, ISO 14001:2005, OHSAS 18001:2007
Numer modelu: Goły przewodnik ACSR
Warunki płatności i wysyłki
Minimalne zamówienie: Zbywalny
Cena: Zbywalny
Szczegóły pakowania: Bęben drewniany, bęben drewniany i stalowy, na życzenie klienta
Czas dostawy: 10 dni
Zasady płatności: T/T, akredytywa, Western Union
Tworzywo: |
aluminium i stal |
Kolor osłony zewnętrznej: |
Nic |
Rdzeń: |
dostosowane |
Długość bębna kablowego: |
dostosowane |
Charakteryzuje się: |
GOŁY dyrygent |
Całkowity obszar: |
18,7 ~ 1211 |
Pakiet: |
Bęben drewniany lub bęben drewniany i stalowy |
Kod HS: |
7614100000 |
Tworzywo: |
aluminium i stal |
Kolor osłony zewnętrznej: |
Nic |
Rdzeń: |
dostosowane |
Długość bębna kablowego: |
dostosowane |
Charakteryzuje się: |
GOŁY dyrygent |
Całkowity obszar: |
18,7 ~ 1211 |
Pakiet: |
Bęben drewniany lub bęben drewniany i stalowy |
Kod HS: |
7614100000 |

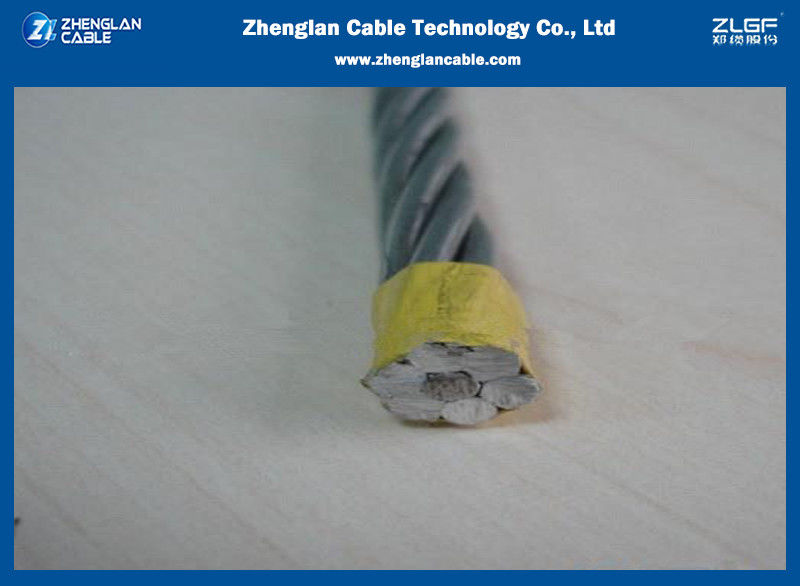

Producent z Chin TURCJA/WRÓBEL Przewód transmisyjny ASTM B232-1992 ACSR Przewód goły linie energetyczne napowietrzne
ZASTOSOWANIE
Przewody ACSR są szeroko stosowane do przesyłu energii elektrycznej na duże odległości, Połączona lekkość i wysoka przewodność aluminium z wytrzymałością stalowych rdzeni umożliwiają wyższe napięcia, mniejszy ugięcie i dłuższe rozpiętości niż jakiekolwiek alternatywy.
NORMA
Podstawowa konstrukcja zgodna z normami BS 215-2 / BS EN 50182 / IEC 61089 / ASTM B 232/B 232M / DIN 48204 / JIS C 3110.
KONSTRUKCJA
Przewody ACSR składają się z kilku drutów aluminiowych i ocynkowanej stali, skręconych w koncentryczne warstwy. Druty aluminiowe 1350 i stalowe rdzenie są koncentrycznie skręcone i owinięte spiralnie wokół centralnego drutu.
Poprzez zmianę proporcji aluminium i stali można osiągnąć wymagane charakterystyki dla każdego konkretnego zastosowania. Wyższe U.T.S. można uzyskać, zwiększając zawartość stali, a wyższą zdolność przenoszenia prądu, zwiększając zawartość aluminium.
DANE TECHNICZNE
| Liczba drutów | Moduł sprężystości | Współczynnik rozszerzalności liniowej | |||
| AL | STAL | Kg/mm2 | Lb/in2 | 1/Cº | 1/Fº |
| 6 | 1 | 81 | 11.5 x106 | 19.1 x10-6 | 10.6 x10-6 |
| 6 | 7 | 77 | 11.0 x106 | 19.8 x10-6 | 11.0 x10-6 |
| 12 | 7 | 107 | 15.2 x106 | 15.3 x10-6 | 8.5 x10-6 |
| 18 | 1 | 67 | 9.5 x106 | 21.2 x10-6 | 11.8 x10-6 |
| 24 | 7 | 74 | 10.5 x106 | 19.6 x10-6 | 10.9 x10-6 |
| 26 | 7 | 77 | 10.9 x106 | 18.9 x10-6 | 10.5 x10-6 |
| 28 | 7 | 79 | 11.2 x106 | 18.4 x10-6 | 10.2 x10-6 |
| 30 | 7 | 82 | 11.6 x106 | 17.8 x10-6 | 9.9 x10-6 |
| 30 | 19 | 80 | 11.4 x106 | 18.0 x10-6 | 10.0 x10-6 |
| 32 | 19 | 82 | 11.7 x106 | 17.5 x10-6 | 9.7 x10-6 |
| 54 | 7 | 70 | 9.9 x106 | 19.3 x10-6 | 10.7 x10-6 |
| 54 | 19 | 68 | 9.7 x106 | 19.4 x10-6 | 10.8 x10-6 |
Specyfikacje:
| Nazwa kodowa | Rozmiar | Liczba/średnica drutów skręconych | Przybliżona średnica zewnętrzna | Przybliżona waga | Nazwa kodowa | Rozmiar | Liczba/średnica drutów skręconych | Przybliżona średnica zewnętrzna | Przybliżona waga | ||
| AWG lub MCM | Aluminium | Stal | AWG lub MCM | Aluminium | Stal | ||||||
| Liczba/mm | Liczba/mm | mm | kg/km | Liczba/mm | Liczba/mm | mm | kg/km | ||||
| Turkey | 6 | 6/1.68 | 1/1.68 | 5.04 | 54 | Starling | 715.5 | 26/4.21 | 7/3.28 | 26.68 | 1466 |
| Swan | 4 | 6/2.12 | 1/2.12 | 6.36 | 85 | Redwing | 715.5 | 30/3.92 | 19/2.35 | 27.43 | 1653 |
| Swanate | 4 | 7/1.96 | 1/2.61 | 6.53 | 100 | Tern | 795 | 45/3.38 | 7/2.25 | 27.03 | 1333 |
| Sparrow | 2 | 6/2.67 | 1/2.67 | 8.01 | 136 | Condor | 795 | 54/3.08 | 7/3.08 | 27.72 | 1524 |
| Sparate | 2 | 7/2.47 | 1/3.30 | 8.24 | 159 | Cuckoo | 795 | 24/4.62 | 7/3.08 | 27.74 | 1524 |
