Szczegóły produktu
Miejsce pochodzenia: Henan, Chiny
Nazwa handlowa: Zhenglan Cable
Orzecznictwo: 3C; ISO 9001:2015, ISO 14001:2005, OHSAS 18001:2007
Numer modelu: ACSR 2AWG (Al7/2,47 mm; St1/3,30mm）napowietrzny goły przewód aluminiowy ze wzmocnioną stalą ASTM232/
Warunki płatności i wysyłki
Minimalne zamówienie: 1 tona
Cena: 0.1-100USD/m
Szczegóły pakowania: Bęben drewniany, bęben drewniany i stalowy, na życzenie klienta
Czas dostawy: 7-15 dni
Zasady płatności: Akredytywa, T/T,
Możliwość Supply: 15-30 ton/dzień
Tworzywo: |
AL&STAL |
Kolor osłony zewnętrznej: |
Nic |
Długość bębna kablowego: |
Normalny lub dostosowany |
Charakteryzuje się: |
GOŁY dyrygent |
Kraj oryginału: |
Henan, Chiny |
Całkowity obszar: |
13,3 ~ 903,2 |
Tworzywo: |
AL&STAL |
Kolor osłony zewnętrznej: |
Nic |
Długość bębna kablowego: |
Normalny lub dostosowany |
Charakteryzuje się: |
GOŁY dyrygent |
Kraj oryginału: |
Henan, Chiny |
Całkowity obszar: |
13,3 ~ 903,2 |

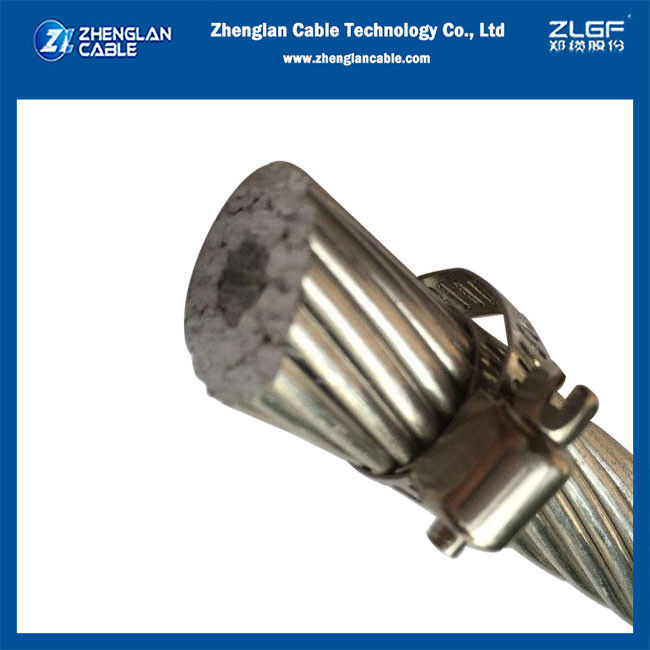

ACSR 2AWG (Al7/2.47mm; St1/3.30mm) goły przewód aluminiowy napowietrzny zbrojony stalą ASTM232/232M
Zastosowanie gołego przewodu elektrycznego
Przewody ACSR są szeroko stosowane do przesyłu energii elektrycznej na duże odległości, ponieważ idealnie nadają się do długich przęseł linii napowietrznych. Są również używane jako posłańcy do podtrzymywania napowietrznych kabli elektrycznych.
Norma dla gołego przewodu elektrycznego
Podstawowa konstrukcja zgodna z normami BS 215-2 / BS EN 50182 / IEC 61089 / ASTM B 232/B 232M / DIN 48204 / JIS C 3110.
Uwaga: Podane w powyższej tabeli wartości prądu znamionowego opierają się na prędkości wiatru 0,6 metra/sekundę, promieniowaniu cieplnym słońca 1200 watów/metr kwadratowy, temperaturze otoczenia 50°C i temperaturze przewodu 80°C.
Konstrukcja gołego przewodu elektrycznego
Przewody ACSR składają się z kilku drutów aluminiowych i ocynkowanej stali, skręconych w koncentryczne warstwy. Drut lub druty tworzące rdzeń są wykonane z ocynkowanej stali, a zewnętrzna warstwa lub warstwy są aluminiowe. Rdzeń z ocynkowanej stali składa się zazwyczaj z 1, 7 lub 19 drutów. Średnice drutów stalowych i aluminiowych mogą być takie same lub różne.
Poprzez zmianę proporcji aluminium i stali można osiągnąć wymagane charakterystyki dla każdego konkretnego zastosowania. Wyższą wytrzymałość na rozciąganie można uzyskać, zwiększając zawartość stali, a wyższą zdolność przenoszenia prądu, zwiększając zawartość aluminium.
WŁAŚCIWOŚCI ELEKTRYCZNE
| gęstość@20°C | Aluminium: 2,703 kg/dm |
| Stal ocynkowana: 7,80 kg/dm | |
| Współczynnik temperaturowy@20°C | Aluminium: 0,00403 (°C) |
| rezystywność@20°C | Aluminium: Nie powinna przekraczać 0,028264 |
|
Rozszerzalność liniowa
|
Aluminium: 23 x10 (°C) |
| Stal ocynkowana: 11,5 x10 (1/°C) |
WARUNKI SERWISOWE
| Temperatura otoczenia | -5°C - 50°C |
| Ciśnienie wiatru | 80 – 130 kg/m |
| Przyspieszenie sejsmiczne | 0,12 - 0,05g |
| Poziom izokerauniczny | 10 – 18 |
| Wilgotność względna | 5 – 100% |
DANE TECHNICZNE
| Liczba drutów | Moduł sprężystości | Współczynnik rozszerzalności liniowej | |||
| AL | STAL | Kg/mm2 | Lb/in2 | 1/C° | 1/F° |
| 6 | 1 | 81 | 11,5 x106 | 19,1 x10-6 | 10,6 x10-6 |
| 6 | 7 | 77 | 11,0 x106 | 19,8 x10-6 | 11,0 x10-6 |
| 12 | 7 | 107 | 15,2 x106 | 15,3 x10-6 | 8,5 x10-6 |
| 18 | 1 | 67 | 9,5 x106 | 21,2 x10-6 | 11,8 x10-6 |
| 24 | 7 | 74 | 10,5 x106 | 19,6 x10-6 | 10,9 x10-6 |
| 26 | 7 | 77 | 10,9 x106 | 18,9 x10-6 | 10,5 x10-6 |
| 28 | 7 | 79 | 11,2 x106 | 18,4 x10-6 | 10,2 x10-6 |
| 30 | 7 | 82 | 11,6 x106 | 17,8 x10-6 | 9,9 x10-6 |
| 30 | 19 | 80 | 11,4 x106 | 18,0 x10-6 | 10,0 x10-6 |
| 32 | 19 | 82 | 11,7 x106 | 17,5 x10-6 | 9,7 x10-6 |
| 54 | 7 | 70 | 9,9 x106 | 19,3 x10-6 | 10,7 x10-6 |
| 54 | 19 | 68 | 9,7 x106 | 19,4 x10-6 | 10,8 x10-6 |
ACSR 2AWG (Al7/2.47mm; St1/3.30mm) goły przewód aluminiowy napowietrzny zbrojony stalą ASTM232/232M PARAMETRY KONSTRUKCJI
| AMERYKAŃSKA NORMA ASTM B232-B232 M1999 | ||||||||
| Kod słowny | Splot | Splot | Nominalna średnica zewnętrzna | Masa | Wytrzymałość znamionowa | |||
| Druty aluminiowe | Druty stalowe | |||||||
| Liczba | Średnica | Liczba | Średnica | |||||
| mm | mm | mm | kg/Km | kN | ||||
| Raven | 6/1 | 6 | 3,37 | 1 | 3,37 | 10,11 | 216,08 | 19,48 |
| Minorca | 12/7 | 12 | 2,44 | 7 | 2,44 | 12,22 | 411,18 | 50,26 |
| Quail | 6/1 | 6 | 3,78 | 1 | 3,78 | 11,35 | 272,04 | 23,58 |
| Leghorn | 12/7 | 12 | 2,69 | 7 | 2,69 | 13,46 | 499,28 | 60,5 |
| Guinea | 12/7 | 12 | 2,92 | 1 | 2,92 | 14,63 | 589,76 | 71,17 |
| Pigeon | 6/1 | 6 | 4,25 | 1 | 4,25 | 12,75 | 343,02 | 29,45 |
| Dotterel | 12/7 | 12 | 3,08 | 7 | 3,08 | 15,42 | 656,13 | 76,95 |
| Dorking | 12/7 | 12 | 3,2 | 7 | 3,2 | 16,03 | 707,92 | 83,18 |
| Brahma | 16/19 | 16 | 2,86 | 19 | 2,48 | 18,14 | 1003,91 | 126,33 |
| Cochin | 12/7 | 12 | 3,37 | 7 | 3,37 | 16,87 | 783,96 | 92,08 |
| Penguin | 6/1 | 6 | 4,77 | 1 | 4,77 | 14,3 | 432,76 | 37,14 |
| Partidge | 26/7 | 26 | 2,57 | 7 | 2 | 16,31 | 546,01 | 50,26 |
| Waxwing | 18/1 | 18 | 3,09 | 1 | 3,09 | 15,47 | 430,23 | 30,69 |
| Ostrich | 26/7 | 26 | 2,73 | 7 | 2,12 | 17,27 | 613,42 | 56,49 |
| Oriole | 30/7 | 30 | 2,69 | 1 | 2,69 | 18,82 | 783,37 | 76,95 |
| Linnet | 26/7 | 26 | 2,89 | 7 | 2,25 | 18,29 | 687,53 | 62,72 |
| Widgeon | 18/1 | 18 | 3,47 | 1 | 3,47 | 17,37 | 542,88 | 38,7 |
| Lark | 30/7 | 30 | 2,92 | 7 | 2,92 | 20,47 | 925,34 | 90,3 |
| Ibis | 26/7 | 26 | 3,14 | 7 | 2,44 | 19,89 | 812,54 | 72,51 |
