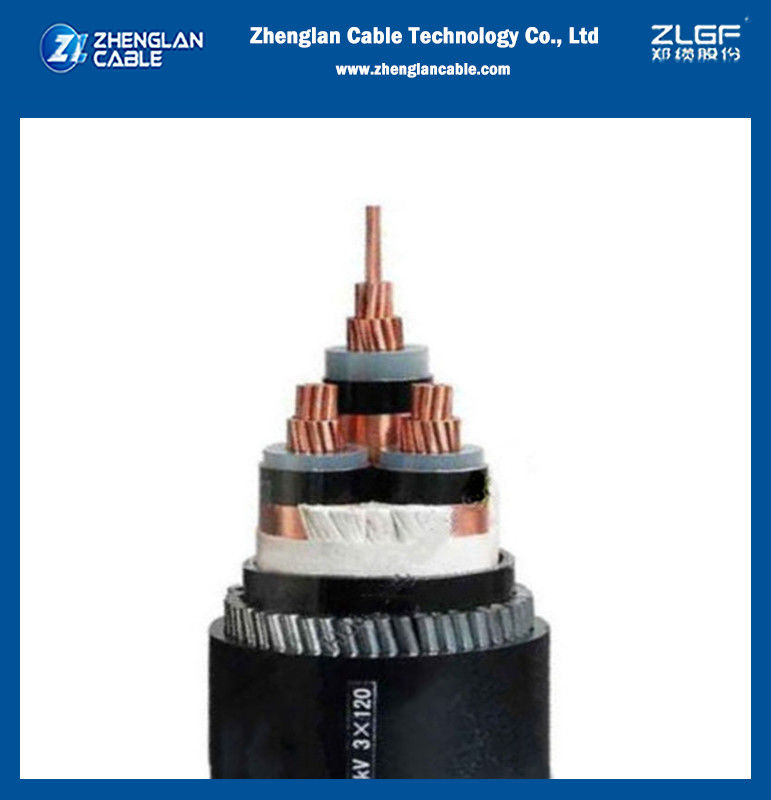

3x120mm2 MV Pancerny PVC Jacket Kable zasilania IEC 60502 Przewodnik miedziany

12/20(24)KV 12.7/22(24)KV Średniego Napięcia Trzyżyłowe Kable Zasilające Miedziane 3x120mm2 Opancerzone BS 6622/BS 7835/IEC 60502

ZASTOSOWANIA:

Kable SN są przeznaczone do dystrybucji energii elektrycznej o napięciu znamionowym Uo/U w zakresie 12.7/22(24)KV. Nadają się do instalacji głównie w stacjach zasilania, wewnątrz budynków i w kanałach kablowych, na zewnątrz, pod ziemią i w wodzie, a także do instalacji na korytach kablowych dla przemysłu, rozdzielnic i elektrowni.

NORMA:

IEC60502-2, IEC 60228, IEC60332 -1/2/3, BS6622, BS7835, VDE0276, AS/NZS 1429.1, GB/T 12706, itp.

Płaszczach Kabla

Stosujemy wysoce wyspecjalizowane zakłady, najnowocześniejsze zaplecze badawcze i skrupulatne procedury kontroli jakości, które są wymagane do produkcji kabli z izolacją XLPE do użytku do 6KV oraz kabli z izolacją XLPE do użytku przy napięciach do 35 KV.

Przewodniki

Stosuje się przewodniki aluminiowe lub miedziane. Przewodniki będą okrągłe, zagęszczone i skręcone oraz zgodne z klasą 2 IEC 60228.

Ekran Metalowy

Będzie to wytłaczana warstwa półprzewodzącego związku sieciującego, nakładana w procesie jednoczesnego potrójnego wytłaczania na przewodnik wraz z izolacją i ekranem izolacji. Potrójne wytłaczanie jest pojedynczą operacją o wysokiej precyzji, która eliminuje możliwość zanieczyszczenia między warstwami, co mogłoby spowodować nierówności w polu elektrycznym. Poprzez staranny dobór materiałów i szczególną uwagę na parametry procesu, produkujemy warstwy ekranu izolacji z wymaganym stopniem siły odrywania, zgodnie z obowiązującą normą krajową lub międzynarodową.

Ekran

Będzie to wytłaczana warstwa XLPE nakładana na ekran przewodnika w procesie potrójnego wytłaczania wraz z ekranem przewodnika i ekranem izolacji.

Ekran Metalowy

Będzie to warstwa półprzewodzącego związku sieciującego, która zostanie nałożona w procesie potrójnego wytłaczania na izolację.

Ekran Metalowy

Będzie składał się z warstwy taśmy miedzianej nakładanej spiralnie z zakładką na ekran izolacji. Na życzenie klienta mogą być również dostarczone inne kombinacje ekranów metalowych.

Układanie

W przypadku kabli trzyżyłowych, trzy żyły są układane z niehigroskopijnymi wypełniaczami, takimi jak wypełniacze polipropylenowe (PP) w przestrzeniach międzyżyłowych, a taśma wiążąca jest nakładana z zakładką. Taśmy wiążące mogą być wykonane z PVC lub spienionego polietylenu.

Płaszcz Zewnętrzny (Podkład) dla Kabli Opancerzonych

Wytłaczana warstwa PVC lub PE jest nakładana na ułożone żyły kabli opancerzonych. PVC jest zazwyczaj klasy ST2, a PE klasy ST7 zgodnie z IEC 60502 Część 2.

Pancerz

W przypadku kabli opancerzonych, pancerz jest nakładany spiralnie na płaszcz wewnętrzny. Dla kabli jednożyłowych jest to drut aluminiowy, a dla kabli wielożyłowych pancerz może być jednym z następujących wariantów:

a) Drut stalowy ocynkowany.

b) Taśma stalowa ocynkowana.

Płaszcz Zewnętrzny

Warstwa wytłaczana jest nakładana na pancerz w przypadku kabli opancerzonych i na ułożone żyły w przypadku kabli nieopancerzonych. Materiał płaszcza zewnętrznego może być PVC, PE, HDPE lub MDPE. Nasze

kable średniego napięcia są zazwyczaj dostarczane z czerwonymi płaszczami zewnętrznymi z PVC zgodnymi z BS 6622 lub IEC 60502. Inne kolory mogą być dostarczone w celu uwzględnienia różnych czynników instalacyjnych, takich jak wpływ promieniowania UV i różne składniki gleby. Formuły antytermiczne mogą być również dostarczone oprócz płaszczy zewnętrznych pokrytych grafitem, gdzie wymagane jest testowanie płaszcza na miejscu.

Wydajność Pożarowa na Płaszczach Kabli

Kable mogą być również dostarczane ze specjalnymi płaszczami zewnętrznymi z PVC o zmniejszonej palności, zgodnymi z normą IEC 60332. Możemy również dostarczać kable z płaszczami bezhalogenowymi o niskiej emisji dymu (LSZH) zgodnie z normami BS 7211 i BS 6724 lub innymi równoważnymi normami międzynarodowymi.

12.7/22kv 3x120mm2 stalowa taśma opancerzony miedziany i aluminiowy kabel zasilający BS 6622/BS 7835/IEC 60502/VDE 0276 parametry techniczne

Dane Elektryczne

420700

570

Obrazy

Pakowanie

Testowanie kabli

O firmie Zhenglan Cable Technology Co., Ltd
Zhenglan Cable Technology CO., Ltd., dawniej znana jako HENAN Zhengzhou Cable Co., Ltd., jest jednym z wielkoskalowych przedsiębiorstw kręgosłupa chińskiego przemysłu drutów i kabli. Kapitał zakładowy firmy wynosi około 4 milionów 6 tysięcy juanów, a jej siedziba znajduje się na 49. piętrze Wieży Południowej Greenland Center przy dworcu kolejowym Zhengzhou (wieże Petronas). Fabryka znajduje się w parku przemysłowym technologii kablowej Zhengzhou w strefie przemysłowej Wuzhi. Jest to nowoczesny park przemysłowy integrujący zaawansowaną technologię badań i rozwoju oraz technologię produkcji.
FAQ

1. Czy Państwa firma jest fabryką czy firmą handlową?
Fabryka, ponad 20 lat w Chinach

2. Jak długo mogę oczekiwać na otrzymanie próbki?
Po uiszczeniu opłaty za fracht i przesłaniu nam potwierdzonych plików, próbki będą gotowe do wysyłki w ciągu 3-7 dni. Próbki zostaną wysłane do Państwa za pośrednictwem ekspresu i dotrą w ciągu 3-7 dni. Mogą Państwo użyć własnego konta ekspresowego lub zapłacić nam z góry, jeśli nie posiadają Państwo konta.

3. Jakie są Państwa warunki płatności?
Zazwyczaj akceptujemy 30% depozytu T/T, 70% salda przed dostawą jako główne warunki płatności, a inne płatności mogą być również negocjowane. Dostępne jest również ubezpieczenie handlowe na.

4. Jaki jest czas dostawy?
Zamówienie próbki wymaga 3-5 dni. Zamówienie formalne zależy od ilości. Zazwyczaj wymaga 7-30 dni po otrzymaniu płatności.
