Szczegóły produktu
Miejsce pochodzenia: Henan, Chiny
Nazwa handlowa: Zhenglan Cable
Orzecznictwo: 3C; ISO 9001:2015, ISO 14001:2005, OHSAS 18001:2007
Numer modelu: Napowietrzny drut aluminiowy z gołego stopu AAAC 120 mm2 2,8 mm DIN48201
Warunki płatności i wysyłki
Minimalne zamówienie: 3000 metrów
Cena: 0.1-90USD/m
Szczegóły pakowania: Bęben drewniany, bęben drewniany i stalowy, na życzenie klienta
Czas dostawy: 15 dni
Zasady płatności: Akredytywa, T/T, Western Union
Możliwość Supply: 15-30 ton/dzień
Tworzywo: |
Stop aluminium |
Standard: |
ASTM B399/B399M, ASTMB398/398M, IEC61089 |
Kraj oryginału: |
Chiny |
Test: |
100% |
Charakteryzuje się: |
GOŁY dyrygent |
Najbliższy port: |
Port Qingdao |
Tworzywo: |
Stop aluminium |
Standard: |
ASTM B399/B399M, ASTMB398/398M, IEC61089 |
Kraj oryginału: |
Chiny |
Test: |
100% |
Charakteryzuje się: |
GOŁY dyrygent |
Najbliższy port: |
Port Qingdao |
Przewód aluminiowy goły napowietrzny AAAC 120mm2 19/2.8mm z czystego stopu aluminium DIN48201/IEC61089
ZASTOSOWANIE: AAAC jest głównie stosowany jako goły napowietrzny kabel transmisyjny oraz jako kabel dystrybucyjny pierwotny i wtórny. Nadaje się również do układania przez baseny, rzeki i doliny, gdzie występują specjalne cechy geograficzne.
NORMA
Podstawowa konstrukcja zgodna z normami BS 3242 / BS EN 50182 / IEC 61089 / ASTM B 399/B 399M / DIN 48201 -6.
KONSTRUKCJA Przewód aluminiowy goły napowietrzny AAAC 120mm2 2.8mm DIN48201
Kabel AAAC składa się z drutów ze stopu aluminium. Druty ze stopu aluminium są skręcone koncentrycznie.
Niniejsza sekcja dotyczy stopów aluminium typu magnezowo-krzemowego, poddawanego obróbce cieplnej, zgodnie z obowiązującą normą międzynarodową, których właściwości elektryczne i mechaniczne mieszczą się w wartościach sugerowanych przez odpowiednią normę. Można również dostarczyć przewody zgodne z innymi uznanymi specyfikacjami. Wymienione stopy mają wyższą wytrzymałość, ale niższą przewodność niż czyste aluminium. Będąc lżejszymi, przewody stopowe mogą być czasami używane z korzyścią zamiast bardziej konwencjonalnych ACSR; Mając niższe obciążenia zrywające niż te ostatnie, ich zastosowanie staje się szczególnie korzystne, gdy obciążenia lodem i wiatrem są niskie.
(*) Uwaga: Podane w powyższej tabeli wartości prądu znamionowego są oparte na prędkości wiatru 0,6 metra/sekundę, promieniowaniu cieplnym słońca 1200 watów/metr kwadratowy, temperaturze otoczenia 50° C i temperaturze przewodu 80°C.
WŁAŚCIWOŚCI ELEKTRYCZNE
| gęstość@20ºC | 2,70 kg/dm |
| Współczynnik temperaturowy@20°C | 0,00360 (°C) |
| rezystywność@20°C | 0,0326 Ohm mm2/m |
| Współczynnik rozszerzalności liniowej |
23 x10-6 (°C) |
WARUNKI SERWISOWANIA
| Temperatura otoczenia | -5°C - 50°C |
| Ciśnienie wiatru | 80 – 130kg/m |
| Przyspieszenie sejsmiczne | 0,12 - 0,05g |
| Poziom izokerauniczny | 10 – 18 |
| Wilgotność względna | 5 – 100% |
Przewód aluminiowy goły napowietrzny (nominalna powierzchnia: 18,4~1439mm2), przewód AAAC zgodnie z IEC 61089 PARAMETRY KONSTRUKCJI
• IEC 60189
| Numer kodu | Liczba drutów | Przewody A2 | Maks. rezystancja prądu stałego przewodu przy 20°C | ||||
| Obliczona powierzchnia | Średnica drutów | Średnica przewodu | Przybliżona waga | Obciążenie znamionowe | |||
| mm² | - | mm² | mm | mm | kg/km | daN | Ω/km |
| 16 | 7 | 18,4 | 1,83 | 5,49 | 50,4 | 5,43 | 1,7896 |
| 25 | 7 | 28,8 | 2,29 | 6,87 | 78,7 | 8,49 | 1,1453 |
| 40 | 7 | 46 | 2,89 | 8,67 | 125,9 | 13,58 | 0,7158 |
| 63 | 7 | 72,5 | 3,63 | 10,8 | 198,3 | 21,39 | 0,4545 |
| 100 | 19 | 115 | 2,78 | 13,9 | 316,3 | 33,95 | 0,2877 |
| 125 | 19 | 144 | 3,1 | 15,5 | 395,4 | 42,44 | 0,2302 |
| 160 | 19 | 184 | 3,51 | 17,55 | 506,1 | 54,32 | 0,1798 |
| 200 | 19 | 230 | 3,93 | 19,65 | 623,7 | 67,91 | 0,1439 |
| 250 | 19 | 288 | 4,39 | 21,95 | 790,8 | 84,68 | 0,1151 |
| 315 | 37 | 363 | 3,53 | 24,71 | 998,9 | 106,95 | 0,0916 |
| 400 | 37 | 460 | 3,98 | 27,86 | 1268,4 | 135,81 | 0,0721 |
| 450 | 37 | 518 | 4,22 | 29,54 | 1426,9 | 152,79 | 0,0641 |
| 500 | 37 | 575 | 4,45 | 31,15 | 1585,5 | 169,76 | 0,0577 |
| 560 | 61 | 645 | 3,67 | 33,03 | 1778,4 | 190,14 | 0,0516 |
| 630 | 61 | 725 | 3,89 | 35,01 | 2000,7 | 213,9 | 0,0458 |
| 710 | 61 | 817 | 4,13 | 37,17 | 2254,8 | 241,07 | 0,0407 |
| 800 | 61 | 921 | 4,38 | 39,42 | 2540,6 | 271,62 | 0,0361 |
| 900 | 91 | 1036 | 3,81 | 41,91 | 2861,1 | 305,58 | 0,0321 |
| 1000 | 91 | 1151 | 4,01 | 44,11 | 3179 | 339,53 | 0,0289 |
| 1120 | 91 | 1289 | 4,25 | 46,75 | 3560,5 | 380,27 | 0 0258 |
| Przewód AAAC-DIN 48201 Część 6 | |||||||
|---|---|---|---|---|---|---|---|
| Powierzchnia nominalna | Splot | Średnica całkowita | Waga | Obciążenie znamionowe | Rezystancja elektryczna | Prąd znamionowy* | |
| Nominalna | Teoretyczna | ||||||
| mm^2 | mm^2 | Nr/mm | mm | kg/km | KN | Ω/Km | A |
| 16 | 15,89 | 7/1,70 | 5,1 | 43 | 4,44 | 2,0742 | 78 |
| 25 | 24,25 | 7/2,10 | 6,3 | 66 | 6,77 | 1,3593 | 102 |
| 35 | 34,36 | 7/2,50 | 7,5 | 94 | 9,6 | 0,9591 | 126 |
| 50 | 49,48 | 7/3,00 | 9 | 135 | 13,82 | 0,666 | 158 |
| 50 | 48,35 | 19/1,80 | 9 | 133 | 13,5 | 0,6849 | 156 |
| 70 | 65,81 | 19/2,10 | 10,5 | 181 | 18,38 | 0,5032 | 189 |
| 95 | 93,27 | 19/2,50 | 12,5 | 256 | 26,05 | 0,3551 | 234 |
| 120 | 116,99 | 19/2,80 | 14 | 322 | 32,68 | 0,2831 | 269 |
| 150 | 147,11 | 37/2,25 | 15,8 | 406 | 41,09 | 0,2256 | 309 |
| 185 | 181,62 | 37/2,50 | 17,5 | 500 | 50,73 | 0,1828 | 352 |
| 240 | 242,54 | 61/2,25 | 20,3 | 670 | 67,74 | 0,1371 | 420 |
| 300 | 299,43 | 61/2,50 | 22,5 | 827 | 83,63 | 0,111 | 477 |
| 400 | 400,14 | 61/2,89 | 26 | 1104 | 111,76 | 0,0831 | 568 |
| 500 | 499,83 | 61/3,23 | 29,1 | 1379 | 139,6 | 0,0665 | 649 |
| 625* | 626,2 | 91/2,96 | 32,6 | 1732 | 174,9 | 0,0531 | 742 |
| 800* | 802,09 | 91/3,35 | 36,9 | 2218 | 224,02 | 0,0415 | 857 |
| 1000* | 999,71 | 91/3,74 | 41,1 | 2767 | 279,22 | 0,0333 | 971 |

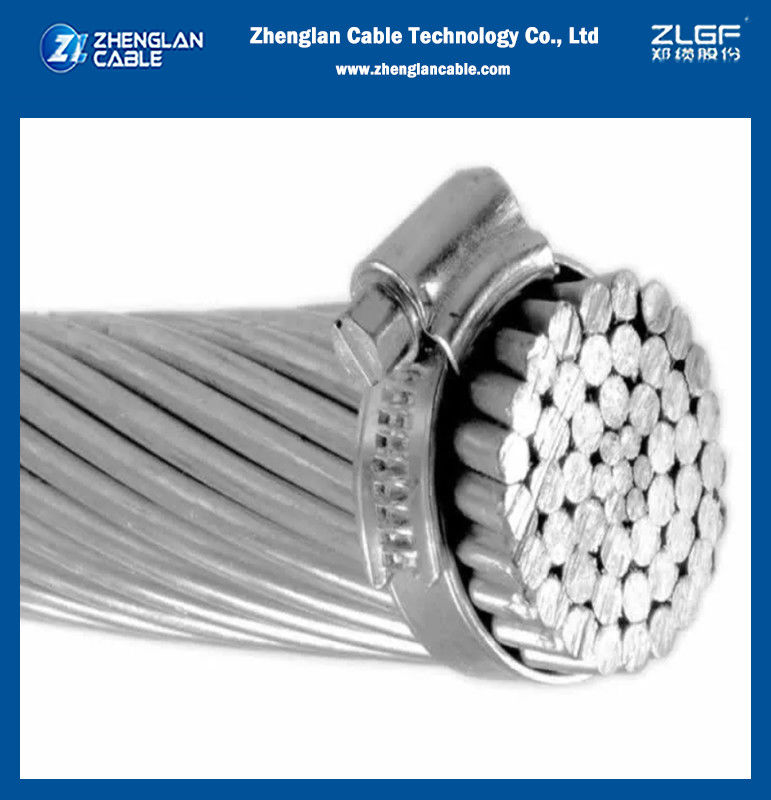

Obrazy przewodów aluminiowych gołych napowietrznych AAAC 120mm2 2.8mm DIN48201
