Szczegóły produktu
Miejsce pochodzenia: Henan, Chiny
Nazwa handlowa: Zhenglan Cable
Orzecznictwo: 3C; ISO 9001:2015, ISO 14001:2005, OHSAS 18001:2007
Numer modelu: ACSR (Al 26/2,57 mm; St:7/2mm）napowietrzny goły przewód aluminiowy ze wzmocnioną stalą ASTM232/232M
Warunki płatności i wysyłki
Minimalne zamówienie: 1 tona
Cena: 0.1-100USD/m
Szczegóły pakowania: Bęben drewniany, bęben drewniany i stalowy, na życzenie klienta
Czas dostawy: 7-15 dni
Zasady płatności: Akredytywa, T/T,
Możliwość Supply: 15-30 ton/dzień
Tworzywo: |
AL&STAL |
Kolor osłony zewnętrznej: |
Nic |
Długość bębna kablowego: |
Normalny lub dostosowany |
Charakteryzuje się: |
GOŁY dyrygent |
Kraj oryginału: |
Henan, Chiny |
Całkowity obszar: |
13,3 ~ 903,2 |
Tworzywo: |
AL&STAL |
Kolor osłony zewnętrznej: |
Nic |
Długość bębna kablowego: |
Normalny lub dostosowany |
Charakteryzuje się: |
GOŁY dyrygent |
Kraj oryginału: |
Henan, Chiny |
Całkowity obszar: |
13,3 ~ 903,2 |
ACSR Linnet 26/7 Stalowy przewód aluminiowy zbrojony goły przewód napowietrzny linie przesyłowe Standard ASTM232/232M
Zastosowanie
Przewody ACSR są szeroko stosowane do przesyłu energii elektrycznej na duże odległości, ponieważ idealnie nadają się do długich przęsłów linii napowietrznych. Są one również używane jako posłaniec do podtrzymywania napowietrznych kabli elektrycznych.
Goły przewód kabel elektryczny STANDARD
Podstawowa konstrukcja zgodna ze standardami BS 215-2 / BS EN 50182 / IEC 61089 / ASTM B 232/B 232M / DIN 48204 / JIS C 3110.
Uwaga: Podane w powyższej tabeli wartości prądu znamionowego opierają się na prędkości wiatru 0,6 metra/sekundę, promieniowaniu cieplnym słońca 1200 watów/metr kwadratowy, temperaturze otoczenia 50° C i temperaturze przewodu 80°C.
Goły przewód kabel elektryczny KONSTRUKCJA

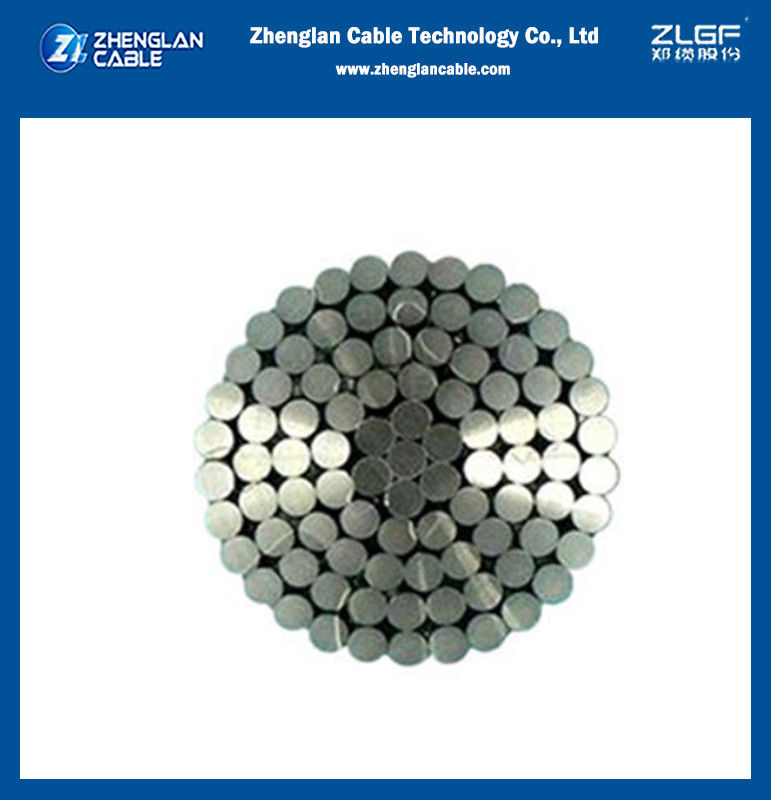

Przewody ACSR składają się z kilku drutów aluminiowych i ocynkowanej stali, skręconych w koncentryczne warstwy. Drut lub druty tworzące rdzeń są wykonane z ocynkowanej stali, a zewnętrzna warstwa lub warstwy są aluminiowe. Rdzeń z ocynkowanej stali składa się zazwyczaj z 1, 7 lub 19 drutów. Średnice drutów stalowych i aluminiowych mogą być takie same lub różne.
Poprzez zmianę proporcji aluminium i stali można osiągnąć wymagane charakterystyki dla każdego konkretnego zastosowania. Wyższy U. T. S. można uzyskać, zwiększając zawartość stali, a wyższą zdolność przenoszenia prądu, zwiększając zawartość aluminium.
WŁAŚCIWOŚCI ELEKTRYCZNE
| gęstość@20ºC | Aluminium: 2,703 kg/dm |
| Stal ocynkowana: 7,80 kg/dm | |
| Współczynnik temperaturowy@20°C | Aluminium: 0,00403 (°C) |
| rezystywność@20°C | Aluminium: Nie powinno przekraczać 0,028264 |
|
Rozszerzalność liniowa
|
Aluminium: 23 x10 (°C) |
| Stal ocynkowana: 11,5 x10 (1/°C) |
WARUNKI SERWISOWE
| Temperatura otoczenia | -5°C - 50°C |
| Ciśnienie wiatru | 80 – 130kg/m |
| Przyspieszenie sejsmiczne | 0,12 - 0,05g |
| Poziom izokerauniczny | 10 – 18 |
| Wilgotność względna | 5 – 100% |
DANE TECHNICZNE
| Liczba drutów | Moduł sprężystości | Współczynnik rozszerzalności liniowej | |||
| AL | STAL | Kg/mm2 | Lb/in2 | 1/Cº | 1/Fº |
| 6 | 1 | 81 | 11,5 x106 | 19,1 x10-6 | 10,6 x10-6 |
| 6 | 7 | 77 | 11,0 x106 | 19,8 x10-6 | 11,0 x10-6 |
| 12 | 7 | 107 | 15,2 x106 | 15,3 x10-6 | 8,5 x10-6 |
| 18 | 1 | 67 | 9,5 x106 | 21,2 x10-6 | 11,8 x10-6 |
| 24 | 7 | 74 | 10,5 x106 | 19,6 x10-6 | 10,9 x10-6 |
| 26 | 7 | 77 | 10,9 x106 | 18,9 x10-6 | 10,5 x10-6 |
| 28 | 7 | 79 | 11,2 x106 | 18,4 x10-6 | 10,2 x10-6 |
| 30 | 7 | 82 | 11,6 x106 | 17,8 x10-6 | 9,9 x10-6 |
| 30 | 19 | 80 | 11,4 x106 | 18,0 x10-6 | 10,0 x10-6 |
| 32 | 19 | 82 | 11,7 x106 | 17,5 x10-6 | 9,7 x10-6 |
| 54 | 7 | 70 | 9,9 x106 | 19,3 x10-6 | 10,7 x10-6 |
| 54 | 19 | 68 | 9,7 x106 | 19,4 x10-6 | 10,8 x10-6 |
Parametry
| AMERYKAŃSKA NORMA ASTM B232-B232 M1999 | ||||||||
| Słowo kodowe | Splot | Splot | Nominalna średnica zewnętrzna | Masa | Obciążenie znamionowe | |||
| Druty aluminiowe | Druty stalowe | |||||||
| Liczba | Średnica | Liczba | Średnica | |||||
| mm | mm | mm | kg/Km | kN | ||||
| Raven | 6/1 | 6 | 3,37 | 1 | 3,37 | 10,11 | 216,08 | 19,48 |
| Minorca | 12/7 | 12 | 2,44 | 7 | 2,44 | 12,22 | 411,18 | 50,26 |
| Quail | 6/1 | 6 | 3,78 | 1 | 3,78 | 11,35 | 272,04 | 23,58 |
| Leghorn | 12/7 | 12 | 2,69 | 7 | 2,69 | 13,46 | 499,28 | 60,5 |
| Guinea | 12/7 | 12 | 2,92 | 1 | 2,92 | 14,63 | 589,76 | 71,17 |
| Pigeon | 6/1 | 6 | 4,25 | 1 | 4,25 | 12,75 | 343,02 | 29,45 |
| Dotterel | 12/7 | 12 | 3,08 | 7 | 3,08 | 15,42 | 656,13 | 76,95 |
| Dorking | 12/7 | 12 | 3,2 | 7 | 3,2 | 16,03 | 707,92 | 83,18 |
| Brahma | 16/19 | 16 | 2,86 | 19 | 2,48 | 18,14 | 1003,91 | 126,33 |
| Cochin | 12/7 | 12 | 3,37 | 7 | 3,37 | 16,87 | 783,96 | 92,08 |
| Penguin | 6/1 | 6 | 4,77 | 1 | 4,77 | 14,3 | 432,76 | 37,14 |
| Partidge | 26/7 | 26 | 2,57 | 7 | 2 | 16,31 | 546,01 | 50,26 |
| Waxwing | 18/1 | 18 | 3,09 | 1 | 3,09 | 15,47 | 430,23 | 30,69 |
| Ostrich | 26/7 | 26 | 2,73 | 7 | 2,12 | 17,27 | 613,42 | 56,49 |
| Oriole | 30/7 | 30 | 2,69 | 1 | 2,69 | 18,82 | 783,37 | 76,95 |
| Linnet | 26/7 | 26 | 2,89 | 7 | 2,25 | 18,29 | 687,53 | 62,72 |
| Widgeon | 18/1 | 18 | 3,47 | 1 | 3,47 | 17,37 | 542,88 | 38,7 |
| Lark | 30/7 | 30 | 2,92 | 7 | 2,92 | 20,47 | 925,34 | 90,3 |
| Ibis | 26/7 | 26 | 3,14 | 7 | 2,44 | 19,89 | 812,54 | 72,51 |
