Szczegóły produktu
Miejsce pochodzenia: Henan, Chiny
Nazwa handlowa: Zhenzhou Zhenglan Cable
Orzecznictwo: 3C; ISO 9001:2015, ISO 14001:2005, OHSAS 18001:2007
Numer modelu: Przewód goły ACSR 450MM2 CAMEL
Warunki płatności i wysyłki
Minimalne zamówienie: Zbywalny
Cena: Zbywalny
Szczegóły pakowania: Bęben drewniany, bęben drewniany i stalowy, na życzenie klienta
Czas dostawy: 10 dni
Zasady płatności: T/T, akredytywa, Western Union
Tworzywo: |
aluminium i stal |
Materiał izolacyjny: |
Nic |
Powierzchnia przekroju: |
AL: 475,20 mm2; ST: 61,60 mm2 |
Długość bębna kablowego: |
dostosowane |
Charakteryzuje się: |
GOŁY dyrygent |
Całkowity obszar: |
536,80 mm2 |
Kurtka: |
Nic |
Aluminium/Nie. przewodów: |
54/3,35 |
Stal /Nie. przewodów: |
7/3,35 |
Tworzywo: |
aluminium i stal |
Materiał izolacyjny: |
Nic |
Powierzchnia przekroju: |
AL: 475,20 mm2; ST: 61,60 mm2 |
Długość bębna kablowego: |
dostosowane |
Charakteryzuje się: |
GOŁY dyrygent |
Całkowity obszar: |
536,80 mm2 |
Kurtka: |
Nic |
Aluminium/Nie. przewodów: |
54/3,35 |
Stal /Nie. przewodów: |
7/3,35 |
BS215-2 ACSR 450MM2 CAMEL Aluminiumowy przewód stalowy zbrojony do napowietrznych linii przesyłowych
Aplikacja
Przewody ACSR są szeroko stosowane w liniach przesyłowych o różnych poziomach napięcia, ponieważ charakteryzują się prostą konstrukcją, wygodną instalacją i konserwacją, niskim kosztem i dużą pojemnością przesyłową. Nadają się również do układania przez rzeki, doliny i miejsca o specjalnych cechach geograficznych.
Opis
NORMA
Podstawowy projektdo IEC, ASTM, BS, DIN, JISNormy.
KONSTRUKCJA
ACSR to koncentrycznie skręcany przewód składający się z jednej lub więcej warstw drutu aluminiowego 1350H19 ciągnionego na zimno, skręconego z rdzeniem stalowym o wysokiej wytrzymałości powlekanym. Rdzeń może być pojedynczym drutem lub skrętką, w zależności od rozmiaru.
Poprzez zmianę proporcji aluminium i stali można osiągnąć wymagane charakterystyki dla każdego konkretnego zastosowania. Wyższą wytrzymałość na rozciąganie można uzyskać, zwiększając zawartość stali, a wyższą zdolność przenoszenia prądu, zwiększając zawartość aluminium.
DANE TECHNICZNE
| Liczba drutów | Moduł sprężystości | Współczynnik rozszerzalności liniowej | |||
| AL | STAL | Kg/mm2 | Lb/in2 | 1/Cº | 1/Fº |
| 6 | 1 | 81 | 11,5 x106 | 19,1 x10-6 | 10,6 x10-6 |
| 6 | 7 | 77 | 11,0 x106 | 19,8 x10-6 | 11,0 x10-6 |
| 12 | 7 | 107 | 15,2 x106 | 15,3 x10-6 | 8,5 x10-6 |
| 18 | 1 | 67 | 9,5 x106 | 21,2 x10-6 | 11,8 x10-6 |
| 24 | 7 | 74 | 10,5 x106 | 19,6 x10-6 | 10,9 x10-6 |
| 26 | 7 | 77 | 10,9 x106 | 18,9 x10-6 | 10,5 x10-6 |
| 28 | 7 | 79 | 11,2 x106 | 18,4 x10-6 | 10,2 x10-6 |
| 30 | 7 | 82 | 11,6 x106 | 17,8 x10-6 | 9,9 x10-6 |
| 30 | 19 | 80 | 11,4 x106 | 18,0 x10-6 | 10,0 x10-6 |
| 32 | 19 | 82 | 11,7 x106 | 17,5 x10-6 | 9,7 x10-6 |
| 54 | 7 | 70 | 9,9 x106 | 19,3 x10-6 | 10,7 x10-6 |
| 54 | 19 | 68 | 9,7 x106 | 19,4 x10-6 | 10,8 x10-6 |
Specyfikacja:
| KOD | POWIERZCHNIA | SKRĘTKA | ŚREDNICA ZEWNĘTRZNA | WAGA | WYTRZYMAŁOŚĆ | REZISTANCJA
W 20°C |
||||||
| Nominalna
Al. |
Al. | St. | Całkowita | Al. | St. | Al. | St. | Całkowita | ||||
| mm2 | mm2 | mm2 | mm2 | mm | mm | mm | kg/km | kg/km | kg/km | kN | Ω/km | |
| Camel | 450 | 475,20 | 61,60 | 536,80 | 54/3,35 | 7/3,35 | 30,15 | 1314 | 483 | 1797 | 145,70 | 0,06073 |

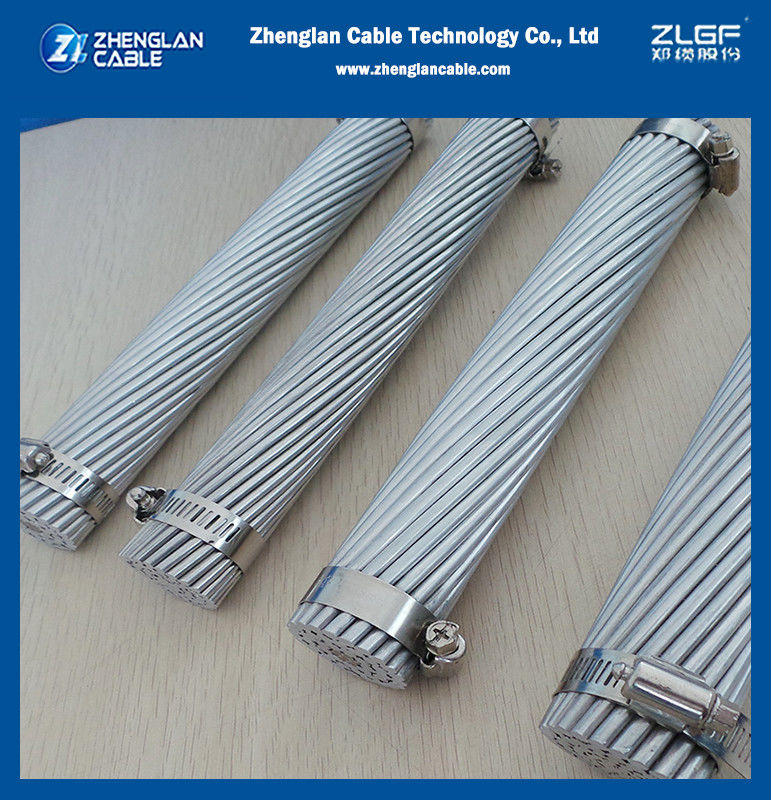

Pokaz produktu:
Dlaczego wybierasz nas?
Oferujemy szeroką gamę wysokiej jakości kabli i przewodów, które są produkowane, projektowane i testowane zgodnie z normami międzynarodowymi, brytyjskimi i amerykańskimi.
