Szczegóły produktu
Miejsce pochodzenia: Henan, CN
Nazwa handlowa: Zhenglan Cable
Orzecznictwo: 3C; ISO 9001, ISO 14001
Numer modelu: ACSR 185/30mm2 napowietrzny przewód goły, przewód aluminiowy wzmocniony stalą IEC61089
Warunki płatności i wysyłki
Minimalne zamówienie: 3tony
Cena: 0.1-100USD/m
Szczegóły pakowania: Bęben drewniany, bęben drewniany i stalowy, na życzenie klienta
Czas dostawy: Zależy od ilości
Zasady płatności: Akredytywa, T/T,
Możliwość Supply: 15-30 ton/dzień
Tworzywo: |
AAC, drut stalowy ocynkowany |
Izolacja: |
Nic |
Długość bębna kablowego: |
Normalny lub dostosowany |
Charakteryzuje się: |
GOŁY dyrygent |
Port: |
Tianjin, Qingdao |
Całkowity obszar: |
13,3 ~ 903,2 |
Tworzywo: |
AAC, drut stalowy ocynkowany |
Izolacja: |
Nic |
Długość bębna kablowego: |
Normalny lub dostosowany |
Charakteryzuje się: |
GOŁY dyrygent |
Port: |
Tianjin, Qingdao |
Całkowity obszar: |
13,3 ~ 903,2 |

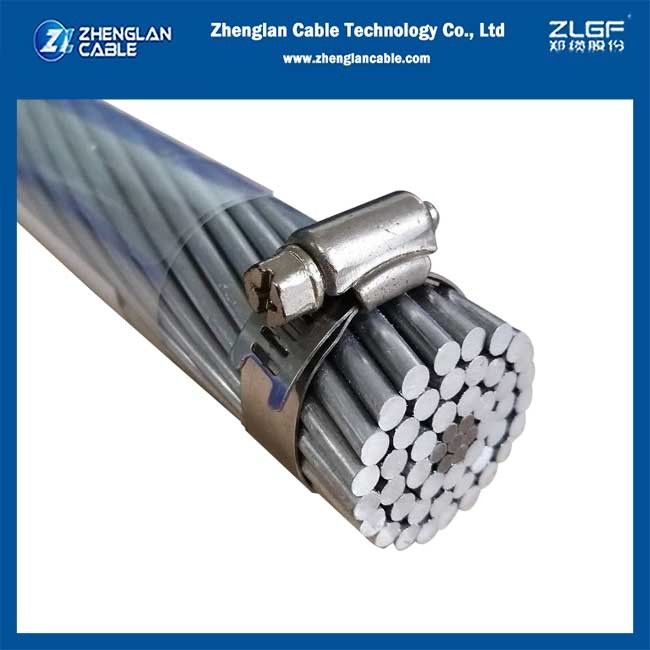

Przewód napowietrzny goły ACSR 185/30mm2 z rdzeniem stalowym, aluminiowy, zgodny z IEC61089
Zastosowanie
Przewody ACSR są zazwyczaj stosowane jako gołe kable napowietrzne do przesyłu energii oraz jako kable dystrybucyjne pierwotne i wtórne. Posiadają długą historię użytkowania ze względu na swoją ekonomiczność, niezawodność i stosunek wytrzymałości do masy.
Standard dla gołych przewodów elektrycznych
Podstawowa konstrukcja zgodna ze standardami BS 215-2 / BS EN 50182 / IEC 61089 / ASTM B 232/B 232M / DIN 48204 / JIS C 3110.
Uwaga: Podane w powyższej tabeli wartości prądu znamionowego opierają się na prędkości wiatru 0,6 metra/sekundę, natężeniu promieniowania słonecznego 1200 watów/metr kwadratowy, temperaturze otoczenia 50° C i temperaturze przewodu 80°C.
Konstrukcja gołych przewodów elektrycznych
Przewody ACSR składają się z kilku drutów aluminiowych i ocynkowanej stali, skręconych w koncentryczne warstwy. Drut lub druty tworzące rdzeń są wykonane z ocynkowanej stali, a zewnętrzna warstwa lub warstwy są aluminiowe. Rdzeń z ocynkowanej stali składa się zazwyczaj z 1, 7 lub 19 drutów. Średnice drutów stalowych i aluminiowych mogą być takie same lub różne.
Poprzez zmianę proporcji aluminium i stali można uzyskać wymagane charakterystyki dla każdego konkretnego zastosowania. Wyższą wytrzymałość na rozciąganie można uzyskać poprzez zwiększenie zawartości stali, a wyższą zdolność przenoszenia prądu poprzez zwiększenie zawartości aluminium.
WŁAŚCIWOŚCI ELEKTRYCZNE
| gęstość@20ºC | Aluminium: 2,703 kg/dm |
| Stal ocynkowana: 7,80 kg/dm | |
| Współczynnik temperaturowy@20°C | Aluminium: 0,00403 (°C) |
| rezystywność@20°C | Aluminium: Nie powinna przekraczać 0,028264 |
|
Współczynnik rozszerzalności liniowej
|
Aluminium: 23 x10 (°C) |
| Stal ocynkowana: 11,5 x10 (1/°C) |
WARUNKI SERWISOWE
| Temperatura otoczenia | -5°C - 50°C |
| Ciśnienie wiatru | 80 – 130kg/m |
| Przyspieszenie sejsmiczne | 0,12 - 0,05g |
| Poziom izokerauniczny | 10 – 18 |
| Wilgotność względna | 5 – 100% |
DANE TECHNICZNE
| Liczba drutów | Moduł sprężystości | Współczynnik rozszerzalności liniowej | |||
| AL | STAL | Kg/mm2 | Lb/in2 | 1/Cº | 1/Fº |
| 6 | 1 | 81 | 11,5 x106 | 19,1 x10-6 | 10,6 x10-6 |
| 6 | 7 | 77 | 11,0 x106 | 19,8 x10-6 | 11,0 x10-6 |
| 12 | 7 | 107 | 15,2 x106 | 15,3 x10-6 | 8,5 x10-6 |
| 18 | 1 | 67 | 9,5 x106 | 21,2 x10-6 | 11,8 x10-6 |
| 24 | 7 | 74 | 10,5 x106 | 19,6 x10-6 | 10,9 x10-6 |
| 26 | 7 | 77 | 10,9 x106 | 18,9 x10-6 | 10,5 x10-6 |
| 28 | 7 | 79 | 11,2 x106 | 18,4 x10-6 | 10,2 x10-6 |
| 30 | 7 | 82 | 11,6 x106 | 17,8 x10-6 | 9,9 x10-6 |
| 30 | 19 | 80 | 11,4 x106 | 18,0 x10-6 | 10,0 x10-6 |
| 32 | 19 | 82 | 11,7 x106 | 17,5 x10-6 | 9,7 x10-6 |
| 54 | 7 | 70 | 9,9 x106 | 19,3 x10-6 | 10,7 x10-6 |
| 54 | 19 | 68 | 9,7 x106 | 19,4 x10-6 | 10,8 x10-6 |
Parametry
| Kod | Nominalna powierzchnia | Splot | Średnica zewnętrzna | Waga | Obciążenie niszczące |
Elektryczne Rezystancja @20° |
|||
| AL | STAL | CAŁKOWITA | AL | STAL | |||||
| mm2 | mm2 | mm2 | Nr.xmm | Nr.xmm | mm | Kg/Km | KN | Ω/Km | |
| 16 | 16 | 2,56 | 18,7 | 6/1,84 | 1/1,84 | 5,53 | 64,6 | 6,08 | 1,7934 |
| 25 | 25 | 4,17 | 29,2 | 6/2,30 | 1/2,30 | 6,9 | 100,9 | 9,13 | 1,1478 |
| 40 | 40 | 6,67 | 46,7 | 6/2,91 | 1/2,91 | 8,73 | 161,5 | 14,4 | 0,7174 |
| 63 | 63 | 10,5 | 73,5 | 6/3,66 | 1/3,66 | 10,98 | 254,4 | 21,63 | 0,4555 |
| 100 | 100 | 16,7 | 117 | 6/4,61 | 1/4,61 | 13,83 | 403,8 | 34,33 | 0,2869 |
| 125 | 125 | 6,94 | 132 | 18/2,97 | 1/2,97 | 14,85 | 397,9 | 29,17 | 0,2304 |
| 125 | 125 | 20,4 | 145 | 26/2,47 | 7/1,92 | 15,64 | 503,9 | 45,69 | 0,231 |
| 160 | 160 | 8,89 | 169 | 18/3,36 | 1/3,36 | 16,8 | 509,3 | 36,18 | 0,18 |
| 160 | 160 | 26,1 | 186 | 26/2,80 | 7/2,18 | 17,74 | 644,9 | 57,69 | 0,1805 |
| 200 | 200 | 11,1 | 211 | 18/3,76 | 1/3,76 | 18,8 | 636,7 | 44,22 | 0,144 |
| 200 | 200 | 32,6 | 233 | 26/3,13 | 7/2,43 | 19,81 | 806,2 | 70,13 | 0,1444 |
| 250 | 250 | 24,6 | 275 | 22/3,80 | 7/2,11 | 21,53 | 880,6 | 68,72 | 0,1154 |
| 250 | 250 | 40,7 | 291 | 26/3,50 | 7/2,72 | 22,16 | 1007,7 | 87,67 | 0,1155 |
| 315 | 315 | 21,8 | 337 | 45/2,99 | 7/1,99 | 23,91 | 1039,6 | 79,03 | 0,0917 |
| 315 | 315 | 51,3 | 366 | 26/3,93 | 7/3,05 | 24,87 | 1269,7 | 106,83 | 0,0917 |
| 400 | 400 | 27,7 | 428 | 45/3,36 | 7/2,24 | 26,88 | 1320,1 | 98,36 | 0,0722 |
| 400 | 400 | 51,9 | 452 | 54/3,07 | 7/3,07 | 27,63 | 1510,3 | 123,04 | 0,0723 |
| 450 | 450 | 31,1 | 481 | 45/3,57 | 7/2,38 | 28,56 | 1485,2 | 107,47 | 0,0642 |
| 450 | 450 | 58,3 | 508 | 54/3,26 | 7/3,26 | 29,34 | 1699,1 | 138,42 | 0,0643 |
| 500 | 500 | 34,6 | 535 | 45/3,76 | 7/2,51 | 30,09 | 1650,2 | 119,41 | 0,0578 |
| 500 | 500 | 64,8 | 565 | 54/3,43 | 7/3,43 | 30,87 | 1887,9 | 153,8 | 0,0578 |
| 560 | 560 | 38,7 | 599 | 45/3,98 | 7/2,65 | 31,83 | 1848,2 | 133,74 | 0,0516 |
| 560* | 560 | 70,9 | 631 | 54/3,63 | 19/2,18 | 32,68 | 2103,4 | 172,59 | 0,0516 |
| 630 | 630 | 43,6 | 674 | 45/4,22 | 7/2,81 | 33,75 | 2079,2 | 150,45 | 0,0459 |
| 630* | 630 | 79,8 | 710 | 54/3,85 | 19/2,31 | 34,65 | 2366,3 | 191,77 | 0,0459 |
| 710 | 710 | 49,1 | 759 | 45/4,48 | 7/2,99 | 35,85 | 2343,2 | 169,56 | 0,0407 |
| 710* | 710 | 89,9 | 800 | 54/4,09 | 19/2,45 | 36,79 | 2666,8 | 216,12 | 0,0407 |
| 800* | 800 | 34,6 | 835 | 72/3,76 | 7/2,51 | 37,61 | 2480,2 | 167,41 | 0,0361 |
| 800* | 800 | 66,7 | 867 | 84/3,48 | 7/3,48 | 38,28 | 2732,7 | 205,33 | 0,0362 |
| 800* | 800 | 101 | 901 | 54/4,34 | 19/2,61 | 39,09 | 3004,9 | 243,52 | 0,0362 |
| 900* | 900 | 38,9 | 939 | 72/3,99 | 7/2,66 | 39,9 | 2790,2 | 188,33 | 0,0321 |
| 900* | 900 | 75 | 975 | 84/3,69 | 7/3,69 | 40,59 | 3074,2 | 226,5 | 0,0322 |
| 1000* | 1000 | 43,2 | 1043 | 72/4,21 | 7/2,80 | 42,08 | 3100,3 | 209,26 | 0,0289 |
