Szczegóły produktu
Miejsce pochodzenia: Henan, Chiny
Nazwa handlowa: Zhenglan Cable
Orzecznictwo: 3C，ISO 9001:2015，ISO 14001:2005
Numer modelu: przewodnik aluminiowy ze stopem aluminium
Warunki płatności i wysyłki
Minimalne zamówienie: 1000 metrów
Cena: Zbywalny
Szczegóły pakowania: W pełni drewniany bęben, stalowy bęben drewniany, w pełni stalowy bęben lub dostosowany
Czas dostawy: 15-20 dni
Zasady płatności: L/C, T/T, Western Union
Możliwość Supply: 100 km/miesiąc
Tworzywo: |
aluminium i stop aluminium |
Jakość: |
100% test IEC |
Standard: |
IEC 60189 |
MOQ: |
3tons |
Tworzywo: |
aluminium i stop aluminium |
Jakość: |
100% test IEC |
Standard: |
IEC 60189 |
MOQ: |
3tons |

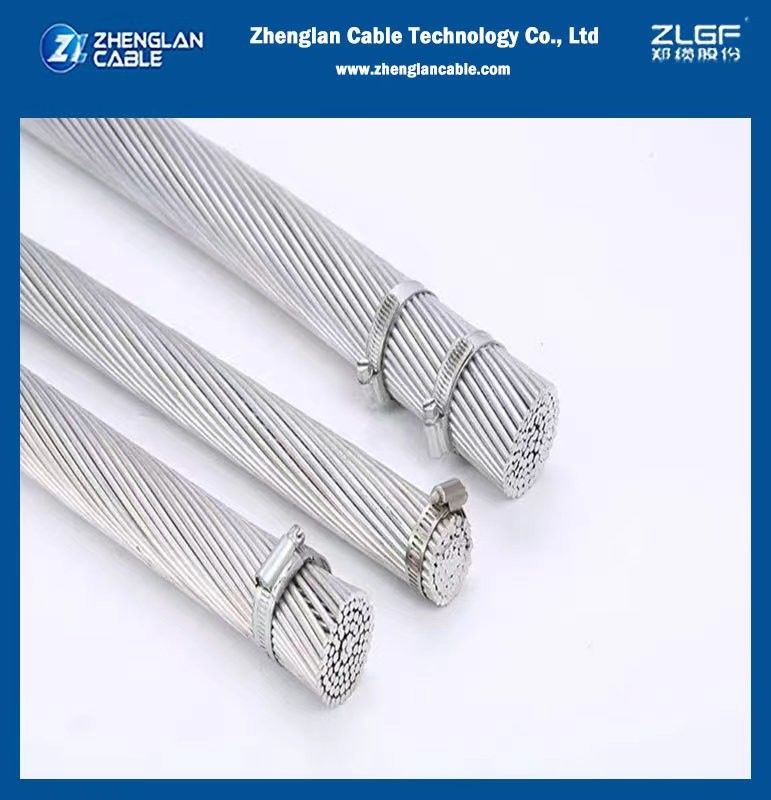

Nadziemny przewód aluminiowy wzmocniony stopem aluminium (ACAR) goły przewód 250 mm² 12/7 Standard IEC61089
Zastosowanie:
Stosowany jako goły napowietrzny kabel transmisyjny oraz jako kabel dystrybucyjny pierwotny i wtórny. Dobry stosunek wytrzymałości do masy sprawia, że ACAR nadaje się tam, gdzie zarówno obciążalność prądowa, jak i wytrzymałość są kluczowymi czynnikami w projektowaniu linii; przy równej masie, ACAR oferuje wyższą wytrzymałość i obciążalność prądową niż ACSR.
Miejsce pochodzenia: Henan, Chiny (kontynentalne)
Nazwa marki: ZHENGLAN
Materiał izolacyjny: brak
Zastosowanie: Napowietrzne
Szczegóły dotyczące opakowania: pełny bęben drewniany, bęben stalowo-drewniany, pełny bęben stalowy lub na zamówienie
Specyfikacja:
Goły przewód ACAR spełnia lub przewyższa następujące specyfikacje ASTM:
• B230 Drut aluminiowy 1350-H19 do celów elektrycznych.
• B398 Drut ze stopu aluminium 6201-T81 do celów elektrycznych.
• B524 Koncentryczne przewody aluminiowe skręcane, wzmocnione stopem aluminium (ACAR, 1350/6201).
Druty aluminiowe 1350-H19, koncentrycznie skręcone wokół rdzenia ze stopu aluminium 6201-T81. Chociaż druty stopowe zazwyczaj tworzą rdzeń przewodu, w niektórych konstrukcjach są one rozmieszczone w warstwach wśród drutów aluminiowych 1350-H19.
Parametry techniczne
| Przewody aluminiowe wzmocnione stopem aluminium IEC 61089 | ||||||||||
| Charakterystyka przewodów A1/A2 | ||||||||||
| Numer kodu | Średnica | Liczba drutów | Powierzchnie | Masa liniowa kG/km |
Wytrzymałość znamionowa kN |
Rezystancja prądu stałego Ohm/km |
||||
| Drut mm |
Przewód. mm |
A1 | A2 | A1 mm2 |
A2 mm2 |
Całkowita mm2 |
||||
| 16 | 1,76 | 5,28 | 4 | 3 | 9,73 | 7,3 | 17 | 46,6 | 3,85 | 1,7896 |
| 25 | 2,2 | 6,6 | 4 | 3 | 15,2 | 11,4 | 26,6 | 72,8 | 5,93 | 1,1453 |
| 40 | 2,78 | 8,35 | 4 | 3 | 24,3 | 18,3 | 42,6 | 116,5 | 9,25 | 0,7158 |
| 63 | 3,49 | 10,5 | 4 | 3 | 38,3 | 28,7 | 67,1 | 183,5 | 14,38 | 0,4545 |
| 100 | 4,4 | 13,2 | 4 | 3 | 60,8 | 45,6 | 106 | 291,2 | 22,52 | 0,2863 |
| 125 | 2,97 | 14,9 | 12 | 7 | 83,3 | 48,6 | 132 | 362,7 | 27,79 | 0,2302 |
| 160 | 3,36 | 16,8 | 12 | 7 | 107 | 62,2 | 169 | 464,2 | 35,04 | 0,1798 |
| 200 | 3,76 | 18,8 | 12 | 7 | 133 | 77,8 | 211 | 580,3 | 43,13 | 0,1439 |
| 250 | 4,21 | 21 | 12 | 7 | 167 | 97,2 | 264 | 725,3 | 53,92 | 0,1151 |
| 250 | 3,04 | 21,3 | 18 | 19 | 131 | 138 | 269 | 742,2 | 60,39 | 0,1154 |
| 315 | 3,34 | 23,4 | 30 | 7 | 263 | 61,3 | 324 | 892,6 | 60,52 | 0,0916 |
| 315 | 3,42 | 23,9 | 18 | 19 | 165 | 174 | 339 | 935,1 | 76,09 | 0,0916 |
| 400 | 3,76 | 26,3 | 30 | 7 | 334 | 77,8 | 411 | 1133,5 | 75,19 | 0,0721 |
| 400 | 3,85 | 27 | 18 | 19 | 210 | 221 | 431 | 1187,5 | 95,58 | 0,0721 |
| 450 | 3,99 | 27,9 | 30 | 7 | 375 | 87,6 | 463 | 1275,2 | 84,59 | 0,0641 |
| 450 | 4,08 | 28,6 | 18 | 19 | 236 | 249 | 485 | 1335,9 | 107,52 | 0,0641 |
| 500 | 4,21 | 29,4 | 30 | 7 | 417 | 97,3 | 514 | 1416,9 | 93,98 | 0,0577 |
| 500 | 4,31 | 30,1 | 18 | 19 | 262 | 277 | 539 | 1484,3 | 119,47 | 0,0577 |
| 560 | 4,45 | 31,2 | 30 | 7 | 467 | 109 | 576 | 1586,9 | 105,26 | 0,0515 |
| 560 | 3,45 | 31 | 54 | 7 | 504 | 65,4 | 570 | 1571,9 | 101,54 | 0,0516 |
| 630 | 3,71 | 33,4 | 42 | 19 | 454 | 205 | 660 | 1820,0 | 130,25 | 0,0458 |
| 630 | 3,79 | 34,1 | 24 | 37 | 271 | 417 | 688 | 1897,5 | 160,19 | 0,0458 |
| 710 | 3,94 | 35,5 | 42 | 19 | 512 | 232 | 743 | 2051,2 | 146,78 | 0,0407 |
| 710 | 4,02 | 36,2 | 24 | 37 | 305 | 470 | 775 | 2138,4 | 180,53 | 0,0407 |
| 800 | 4,18 | 37,6 | 42 | 19 | 577 | 261 | 838 | 2311,2 | 165,39 | 0,0361 |
| 800 | 4,27 | 38,4 | 24 | 37 | 344 | 530 | 873 | 2409,5 | 203,41 | 0,0361 |
| 900 | 4,43 | 39,9 | 42 | 19 | 649 | 294 | 942 | 2600,1 | 186,06 | 0,0321 |
| 900 | 3,66 | 40,2 | 54 | 37 | 567 | 388 | 955 | 2638,4 | 199,54 | 0,0321 |
| 1000 | 3,8 | 41,8 | 72 | 19 | 816 | 215 | 1032 | 2849,1 | 190,94 | 0,0289 |
| 1000 | 3,85 | 42,4 | 54 | 37 | 630 | 432 | 1061 | 2931,6 | 221,71 | 0,0289 |
| 1120 | 4,02 | 44,2 | 72 | 19 | 914 | 241 | 1155 | 3191,0 | 213,85 | 0,0258 |
| 1120 | 4,08 | 44,9 | 54 | 37 | 705 | 483 | 1189 | 3283,4 | 248,32 | 0,0258 |
| 1250 | 4,25 | 46,7 | 72 | 19 | 1020 | 269 | 1289 | 3561,4 | 238,68 | 0,0231 |
| 1250 | 4,31 | 47,4 | 54 | 37 | 787 | 539 | 1327 | 3664,5 | 277,14 | 0,0231 |
| 1400 | 4,5 | 49,4 | 72 | 19 | 1143 | 302 | 1444 | 3988,8 | 267,32 | 0,0207 |
Pokaz produktu:
