Szczegóły produktu
Miejsce pochodzenia: JIAOZUO, HENAN, CHINY
Nazwa handlowa: Zhenglan Cable
Orzecznictwo: ISO 9001:2020, ISO 14001:2020
Numer modelu: Goły przewodnik ACSR
Warunki płatności i wysyłki
Minimalne zamówienie: 500-5000 metrów
Cena: 0.1-70usd/m
Szczegóły pakowania: W pełni drewniany bęben, stalowy bęben drewniany, w pełni stalowy bęben lub dostosowany
Czas dostawy: 15 dni roboczych
Zasady płatności: Akredytywa, T/T, Western Union
Możliwość Supply: 80 ton/tydzień
Tworzywo: |
drut aluminiowy, ocynkowany |
Standard: |
IEC61089, En50182, ASTM B232/232M |
Nominalna powierzchnia przekroju krzyżowego 150: |
Gołąb |
Charakteryzuje się: |
GOŁY dyrygent |
Aplikacja: |
Zastosowanie transmisji napowietrznej |
Port: |
Qing Dao/Szanghaj |
Tworzywo: |
drut aluminiowy, ocynkowany |
Standard: |
IEC61089, En50182, ASTM B232/232M |
Nominalna powierzchnia przekroju krzyżowego 150: |
Gołąb |
Charakteryzuje się: |
GOŁY dyrygent |
Aplikacja: |
Zastosowanie transmisji napowietrznej |
Port: |
Qing Dao/Szanghaj |

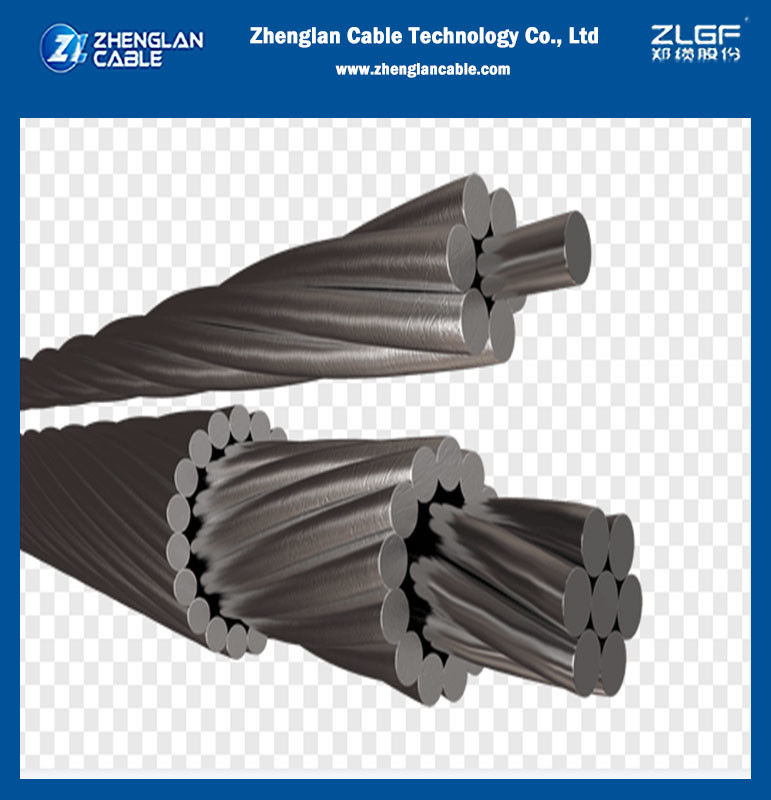

Najlepsza cena Przewód aluminiowy ACSR do linii napowietrznych
Zastosowanie:
Przewody aluminiowe z rdzeniem stalowym ACSR przewody są szeroko stosowane do przesyłu energii elektrycznej na duże odległości, ponieważ idealnie nadają się do długich przęseł linii napowietrznych. Są również używane jako posłaniec do podtrzymywania napowietrznych kabli elektrycznych.
Właściwości elektryczne:
| gęstość@20ºC | Aluminium: 2,703 kg/dm |
| Stal ocynkowana: 7,80 kg/dm | |
| Współczynnik temperaturowy@20°C | Aluminium: 0,00403 (°C) |
| rezystywność@20°C | Aluminium: Nie powinna przekraczać 0,028264 |
|
Rozszerzalność liniowa
|
Aluminium: 23 x10 (°C) |
| Stal ocynkowana: 11,5 x10 (1/°C) |
Warunki eksploatacji:
| Temperatura otoczenia | -5°C - 50°C |
| Ciśnienie wiatru | 80 – 130kg/m |
| Przyspieszenie sejsmiczne | 0,12 - 0,05g |
| Poziom izokerauniczny | 10 – 18 |
| Wilgotność względna | 5 – 100% |
Features:
| Liczba drutów | Moduł sprężystości | Współczynnik rozszerzalności liniowej | |||
| AL | STAL | Kg/mm2 | Lb/in2 | 1/Cº | 1/Fº |
| 1x1,68 | 1x3,00 | 81 | 11,5 x101x1,68 | 19,1 x10-6 | 10,6 x10-6 |
| 1x1,68 | 7 | 77 | 11,0 x101x1,68 | 19,8 x10-6 | 11,0 x10-6 |
| 12 | 7 | 107 | 15,2 x101x1,68 | 15,3 x10-6 | 8,5 x10-6 |
| 18 | 1x3,00 | 67 | 9,5 x101x1,68 | 21,2 x10-6 | 11,8 x10-6 |
| 24 | 7 | 74 | 10,5 x101x1,68 | 19,6 x10-6 | 10,9 x10-6 |
| 26 | 7 | 77 | 10,9 x101x1,68 | 18,9 x10-6 | 10,5 x10-6 |
| 28 | 7 | 79 | 11,2 x101x1,68 | 18,4 x10-6 | 10,2 x10-6 |
| 30 | 7 | 82 | 11,6 x101x1,68 | 17,8 x10-6 | 9,9 x10-6 |
| 30 | 19 | 80 | 11,4 x101x1,68 | 18,0 x10-6 | 10,0 x10-6 |
| 32 | 19 | 82 | 11,7 x101x1,68 | 17,5 x10-6 | 9,7 x10-6 |
| 54 | 7 | 70 | 9,9 x101x1,68 | 19,3 x10-6 | 10,7 x10-6 |
| 54 | 19 | 68 | 9,7 x101x1,68 | 19,4 x10-6 | 10,8 x10-6 |
PARAMETRY
| Kod | Rozmiar AWG lub MCM |
Obciążenie Przekrój (mm²) Konstrukcja: |
Nr drutów x Nominalna Średnica (mm) Masa netto Średnica zewnętrzna |
Obciążenie Nominalna Masa netto (kg/km) |
Obciążenie przed zerwaniem (kN) |
Zdolność przenoszenia prądu Maksymalna |
Rezystancja elektryczna 20ºC |
(Ohm/km) Aluminium Całkowita Aluminium Stal |
||||||
| 6 | 1,552 | 6 | 1,330 | 6 | 1,330 | 1,552 | ||||||||
| 6x1,68 | 1x1,68 | 504 | 365 | 172 | 537 | 528 | 95 | 215,699 | Thrush | 5 | 1,677 | 1,957 | ||
| 6x1,89 | 1x1,89 | 566 | 460 | 218 | 678 | 671 | 115 | 171,067 | Swan | 4 | 2,115 | 2,471 | ||
| 6x2,12 | 1x2,61 | 653 | 581 | 275 | 856 | 839 | 130 | 135,640 | Swanate | 4 | 2,667 | 3,112 | ||
| 7x1,96 | 1x2,61 | 653 | 580 | 416 | 996 | 1,052 | 130 | 135,640 | Swallow | 3 | 2,667 | 3,112 | ||
| 6x2,38 | 1x2,38 | 714 | 732 | 346 | 1,078 | 1,022 | 150 | 107,566 | Sparrow | 2 | 3,359 | 3,919 | ||
| 6x2,67 | 1x3,30 | 824 | 922 | 436 | 1,358 | 1,268 | 175 | 85,406 | Sparete | 2 | 4,241 | 4,948 | ||
| 7x2,47 | 1x3,30 | 824 | 920 | 665 | 1,585 | 1,613 | 175 | 85,406 | Robin | 1 | 4,241 | 4,948 | ||
| 6x3,00 | 1x3,00 | 900 | 1,164 | 550 | 1,714 | 1,581 | 200 | 67,644 | Raven | 1/0 | 5,352 | 6,244 | ||
| 6x3,37 | 1x3,37 | 1,011 | 1,468 | 694 | 2,162 | 1,935 | 230 | 53,602 | Quail | 2/0 | 6,733 | 7,855 | ||
| 6x3,78 | 1x3,78 | 1,134 | 1,847 | 873 | 2,720 | 2,359 | 265 | 42,608 | Pigeon | 3/0 | 8,512 | 9,930 | ||
| 6x4,25 | 1x4,25 | 1,275 | 2,335 | 1,103 | 3,438 | 2,941 | 310 | 33,703 | Penguin | 350 | 10,720 | 1,251 | ||
| 6x4,77 | 1x4,77 | 1,431 | 2,941 | 1,393 | 4,334 | 3,709 | 350 | 26,761 | Waxwing | 2,668 | 13,519 | 1,425 | ||
| 18x3,09 | 7x2,00 | 1,628 | 3,722 | 584 | 4,306 | 3,027 | 430 | 21,325 | Partridge | 2,668 | 13,519 | 1,569 | ||
| 26x2,57 | 7x2,00 | 1,628 | 3,738 | 1,718 | 5,456 | 5,025 | 440 | 21,430 | Zdjęcia: | Dlaczego my | Certyfikat ISO 9001:2015, ISO 14001:2015 i OHSAS 18001:2007 | Kapitał zakładowy 30 milionów dolarów, a fabryka zajmuje powierzchnię 60 000 m² | ||
Zaawansowany sprzęt i procedury testowe, 100% kontrola przed opuszczeniem fabryki
Gwarancja wystarczających zapasów i najszybszego czasu wysyłki
