Szczegóły produktu
Miejsce pochodzenia: JIAOZUO, HENAN, CHINY
Nazwa handlowa: Zhenglan Cable
Orzecznictwo: ISO 9001:2020, ISO 14001:2020

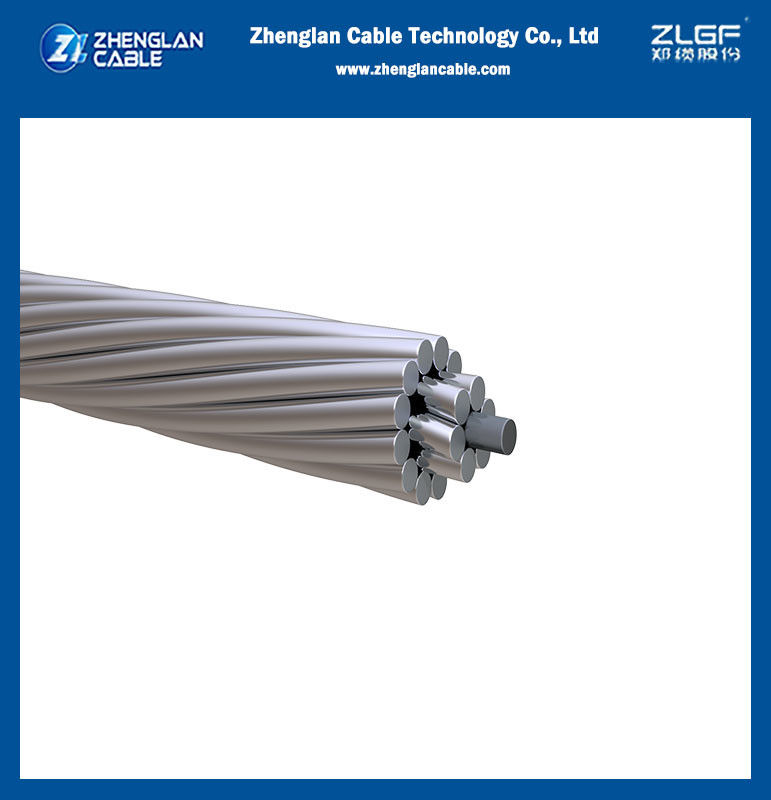

Numer modelu: Kabel ACSR Goły aluminiowy przewodnik ACSR Kabel napowietrzny ACSR 120/20mm2
Warunki płatności i wysyłki
Minimalne zamówienie: 1000 metrów
Cena: 0.1-70usd/m
Szczegóły pakowania: W pełni drewniany bęben, stalowy bęben drewniany, w pełni stalowy bęben lub dostosowany
Czas dostawy: 15-30 dni roboczych
Zasady płatności: Akredytywa, T/T, Western Union
Możliwość Supply: 300 TON/MIESIĄC
Tworzywo: |
AAC/GSW |
Standard: |
IEC61089, En50182, ASTM B232/232M |
Charakteryzuje się: |
GOŁY dyrygent |
Aplikacja: |
Zastosowanie transmisji napowietrznej |
Port: |
Qing Dao/Szanghaj |
Tworzywo: |
AAC/GSW |
Standard: |
IEC61089, En50182, ASTM B232/232M |
Charakteryzuje się: |
GOŁY dyrygent |
Aplikacja: |
Zastosowanie transmisji napowietrznej |
Port: |
Qing Dao/Szanghaj |
Certyfikat ISO 9001:2015, ISO 14001:2015 i OHSAS 18001:2007
Zastosowanie:
Przewód ACSR Grosbeak 636MCM (26/7) goły przewód napowietrzny ASTMB232/232M są szeroko stosowane do przesyłu energii elektrycznej na duże odległości, ponieważ idealnie nadają się do długich przęseł linii napowietrznych. Są one również wykorzystywane jako posłaniec do podtrzymywania napowietrznych kabli elektrycznych.
Przewód ACSR goły aluminiowy przewód napowietrzny ACSR 120/20mm2:
| gęstość@20ºC | Aluminium: 2,703 kg/dm |
| Stal ocynkowana: 7,80 kg/dm | |
| Współczynnik temperaturowy@20°C | Aluminium: 0,00403 (°C) |
| rezystywność@20°C | Aluminium: Nie powinna przekraczać 0,028264 |
|
Rozszerzalność liniowa
|
Aluminium: 23 x10 (°C) |
| Stal ocynkowana: 11,5 x10 (1/°C) |
Warunki eksploatacji:
| Temperatura otoczenia | -5°C - 50°C |
| Ciśnienie wiatru | 80 – 130kg/m |
| Przyspieszenie sejsmiczne | 0,12 - 0,05g |
| Poziom izokerauniczny | 10 – 18 |
| Wilgotność względna | 5 – 100% |
Przewód ACSR goły aluminiowy przewód napowietrzny ACSR 120/20mm2:
| Liczba drutów | Moduł sprężystości | Współczynnik rozszerzalności liniowej | |||
| AL | STAL | Kg/mm2 | Lb/in2 | 1/Cº | 1/Fº |
| 6 | 1 | 81 | 11,5 x106 | 19,1 x10-6 | 10,6 x10-6 |
| 6 | 7 | 77 | 11,0 x106 | 19,8 x10-6 | 11,0 x10-6 |
| 12 | 7 | 107 | 15,2 x106 | 15,3 x10-6 | 8,5 x10-6 |
| 18 | 1 | 67 | 9,5 x106 | 21,2 x10-6 | 11,8 x10-6 |
| 24 | 7 | 74 | 10,5 x106 | 19,6 x10-6 | 10,9 x10-6 |
| 26 | 7 | 77 | 10,9 x106 | 18,9 x10-6 | 10,5 x10-6 |
| 28 | 7 | 79 | 11,2 x106 | 18,4 x10-6 | 10,2 x10-6 |
| 30 | 7 | 82 | 11,6 x106 | 17,8 x10-6 | 9,9 x10-6 |
| 30 | 19 | 80 | 11,4 x106 | 18,0 x10-6 | 10,0 x10-6 |
| 32 | 19 | 82 | 11,7 x106 | 17,5 x10-6 | 9,7 x10-6 |
| 54 | 7 | 70 | 9,9 x106 | 19,3 x10-6 | 10,7 x10-6 |
| 54 | 19 | 68 | 9,7 x106 | 19,4 x10-6 | 10,8 x10-6 |
Certyfikat ISO 9001:2015, ISO 14001:2015 i OHSAS 18001:2007
| Kod | Rozmiar AWG lub MCM |
nominalna Przekrój poprzeczny (mm²) |
Konstrukcja:
Nr drutów x Średnica nominalna (mm) Masa zewnętrzna |
nominalna (mm) Masa netto |
nominalna (kg/km) Obciążenie przed |
zerwaniem (kN) Nośność prądu |
Maksymalna rezystancja elektryczna |
20ºC (Ohm/km) Aluminium Całkowite Aluminium |
||||||
| Duck | 30,655 | Duck | 605 | Duck | 605 | 30,655 | ||||||||
| 3,463 | 26x3,87 | 7x3,01 | 2,420 | 8,493 | 3,109 | 11,595 | 1,194 | 735 | 94,505 | Peacock | 605 | 32,226 | ||
| 3,459 | 26x3,87 | 7x3,01 | 2,419 | 8,481 | 3,109 | 11,590 | 9,588 | 740 | 94,505 | Squab | 605 | 32,226 | ||
| 3,556 | 26x3,87 | 7x3,01 | 2,451 | 8,472 | 3,890 | 12,362 | 1,081 | 745 | 94,505 | Swift | 636 | 32,226 | ||
| 3,320 | 30x3,70 | 19x2,22 | 2,366 | 8,905 | 700 | 9,605 | 6,967 | 745 | 89,460 | King Bird | 636 | 32,226 | ||
| 3,409 | 30x3,70 | 19x2,22 | 2,390 | 8,905 | 1,393 | 10,298 | 6,967 | 750 | 89,460 | Rook | 636 | 32,226 | ||
| 3,650 | 30x3,70 | 19x2,22 | 2,484 | 8,952 | 3,273 | 12,225 | 1,011 | 765 | 89,898 | Grosbeak | 636 | 32,226 | ||
| 3,743 | 30x3,70 | 19x2,22 | 2,515 | 8,916 | 4,101 | 13,017 | 1,119 | 775 | 89,898 | Egret | 6,666 | 32,226 | ||
| 3,961 | 30x3,70 | 19x2,22 | 2,590 | 8,960 | 5,753 | 14,713 | 1,405 | 775 | 90,117 | Flamingo | 6,666 | 33,776 | ||
| 3,810 | 26x4,07 | 7x3,16 | 2,538 | 9,345 | 3,413 | 12,758 | 1,055 | 790 | 85,772 | Gannet | 6,666 | 36,254 | ||
| 3,932 | 26x4,07 | 7x3,16 | 2,575 | 9,373 | 4,288 | 13,661 | 1,173 | 795 | 85,772 | Starling | 7,155 | 36,254 | ||
| 4,210 | 30x3,92 | 19x2,35 | 2,668 | 1003 | 4,616 | 1465 | 1,259 | 835 | 79,910 | Redwing | zdjęcia: | 36,254 | ||
| 4,445 | 30x3,92 | 19x2,35 | 2,743 | 1006 | 6,449 | 1651 | 1,537 | 835 | 802 | Przewód ACSR goły aluminiowy przewód napowietrzny ACSR 120/20mm2 | zdjęcia: | Dlaczego my | ||
Certyfikat ISO 9001:2015, ISO 14001:2015 i OHSAS 18001:2007 Kapitał zakładowy 30 milionów USD, fabryka zajmuje powierzchnię 60 000 m²
Zaawansowany sprzęt i procedury testowe, 100% kontrola przed opuszczeniem fabryki
