Przewody aluminiowe ACSR 150/25 mm2 z ocynkowanym rdzeniem stalowym

Name: Przewody aluminiowe ACSR 150/25 mm2 z ocynkowanym rdzeniem stalowym
Brand: Zhenglan Cable Technology Co., Ltd
SKU: Standardowe przewody aluminiowe Acsr 150/25 MM2 ze wzmocnionym stalą ACSR
Price: 49.05 USD
Availability: InStock

Szczegóły produktu

Miejsce pochodzenia: Henan, CN

Nazwa handlowa: Zhenglan Cable

Orzecznictwo: 3C; ISO 9001:2015, ISO 14001:2005, OHSAS 18001:2007

Numer modelu: Standardowe przewody aluminiowe Acsr 150/25 MM2 ze wzmocnionym stalą ACSR

Warunki płatności i wysyłki

Minimalne zamówienie: 3000 KG

Cena: Zbywalny

Szczegóły pakowania: Bęben drewniany, bęben drewniany i stalowy, na życzenie klienta

Czas dostawy: 15-20 dni roboczych

Zasady płatności: T/T, akredytywa

Możliwość Supply: 10-30 ton/dzień

Uzyskaj najlepszą cenę

Szczegóły produktu

Opis produktu

Podkreślić:
                                                                                                                                                                                    Przewody aluminiowe ACSR z rdzeniem stalowym, Przewody aluminiowe ACSR 150/25 mm2, Ocynkowane przewody aluminiowe ACSR


Tworzywo:	drut aluminiowy i drut stalowy ocynkowany	Długość opakowania:	dostosowane
Izolacja:	Nic	Długość bębna kablowego:	dostosowane
Charakteryzujący się:	GOŁY dyrygent	Całkowity obszar:	18,7 ~ 1211

Tworzywo:	drut aluminiowy i drut stalowy ocynkowany
Długość opakowania:	dostosowane
Izolacja:	Nic
Długość bębna kablowego:	dostosowane
Charakteryzujący się:	GOŁY dyrygent
Całkowity obszar:	18,7 ~ 1211

Przewody aluminiowe ACSR 150/25 mm2 z ocynkowanym rdzeniem stalowym

150/25 MM2 Standardowe przewody aluminiowe ACSR z rdzeniem stalowym ACSR

ZASTOSOWANIE

Przewody ACSR są szeroko stosowane do przesyłu energii elektrycznej na duże odległości, ponieważ idealnie nadają się do długich przęseł napowietrznych. Są również używane jako posyłacz do podtrzymywania napowietrznych kabli elektrycznych.

NORMA ODNIESIENIA

Podstawowa konstrukcja zgodna z normami BS 215-2 / BS EN 50182 / IEC 61089 / ASTM B 232/B 232M / DIN 48204 / JIS C 3110.

KONSTRUKCJA

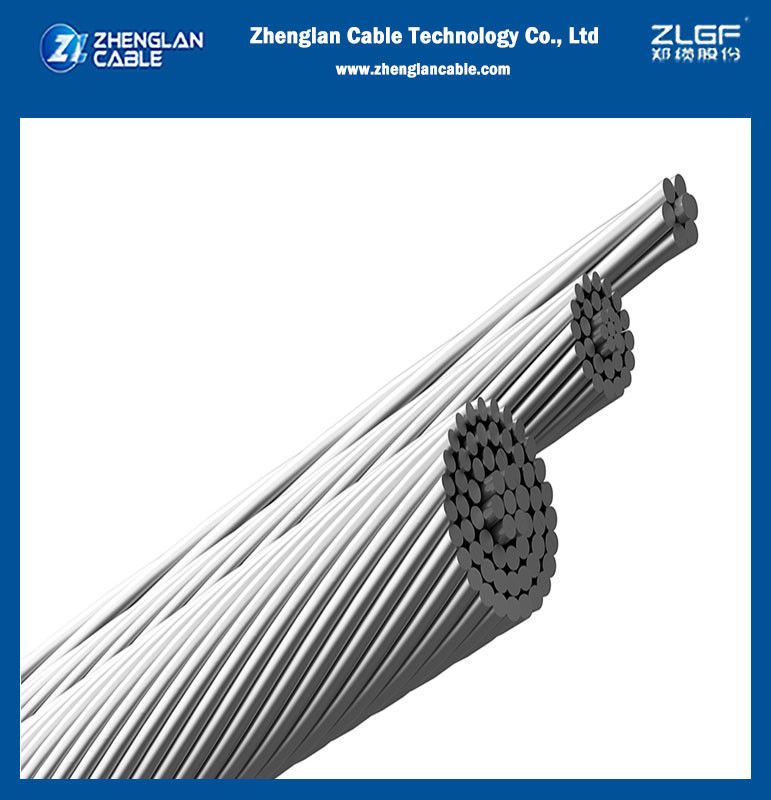

Przewody ACSR składają się z kilku drutów aluminiowych i ocynkowanej stali, skręconych w koncentryczne warstwy. Drut lub druty tworzące rdzeń są wykonane z ocynkowanej stali, a warstwa lub warstwy zewnętrzne są aluminiowe. Rdzeń z ocynkowanej stali składa się zazwyczaj z 1, 7 lub 19 drutów. Średnice drutów stalowych i aluminiowych mogą być takie same lub różne.

Poprzez zmianę proporcji aluminium i stali można osiągnąć wymagane charakterystyki dla każdego konkretnego zastosowania. Wyższą wytrzymałość na rozciąganie można uzyskać, zwiększając zawartość stali, a wyższą zdolność przenoszenia prądu, zwiększając zawartość aluminium.

150/25 MM2 Standardowe przewody aluminiowe ACSR z rdzeniem stalowym ACSR

Liczba drutów		Moduł sprężystości		Współczynnik rozszerzalności cieplnej
AL	STAL	Kg/mm2	Lb/in2	1/Cº	1/Fº
6	1	81	11.5 x106	19.1 x10-6	10.6 x10-6
6	7	77	11.0 x106	19.8 x10-6	11.0 x10-6
12	7	107	15.2 x106	15.3 x10-6	8.5 x10-6
18	1	67	9.5 x106	21.2 x10-6	11.8 x10-6
24	7	74	10.5 x106	19.6 x10-6	10.9 x10-6
26	7	77	10.9 x106	18.9 x10-6	10.5 x10-6
28	7	79	11.2 x106	18.4 x10-6	10.2 x10-6
30	7	82	11.6 x106	17.8 x10-6	9.9 x10-6
30	19	80	11.4 x106	18.0 x10-6	10.0 x10-6
32	19	82	11.7 x106	17.5 x10-6	9.7 x10-6
54	7	70	9.9 x106	19.3 x10-6	10.7 x10-6
54	19	68	9.7 x106	19.4 x10-6	10.8 x10-6

150/25 MM2 Standardowe przewody aluminiowe ACSR z rdzeniem stalowym ACSR

• IEC 60189

Kod	Nominalny przekrój			Splot		Średnica zewnętrzna	Masa	Obciążenie niszczące	Rezystancja elektryczna @20°	Obciążalność prądowa*
	AL	STAL	CAŁKOWITA	AL	STAL
	mm2	mm2	mm2	Nr x mm	Nr x mm	mm	Kg/Km	KN	Ω/Km	A
16	16	2.67	18.7	6/1.84	1/1.84	5.52	64.6	6.08	1.7934	85
25	25	4.17	29.2	6/2.30	1/2.30	6.9	100.9	9.13	1.1478	112
40	40	6.67	46.7	6/2.91	1/2.91	8.73	161.5	14.4	0.7174	150
63	63	10.5	73.5	6/3.66	1/3.66	10.98	254.4	21.63	0.4555	198
100	100	16.7	117	6/4.61	1/4.61	13.83	403.8	34.33	0.2869	263
125	125	6.94	132	18/2.97	1/2.97	14.85	397.9	29.17	0.2304	299
125	125	20.4	145	26/2.47	7/1.92	15.64	503.9	45.69	0.231	302
160	160	8.89	169	18/3.36	1/3.36	16.8	509.3	36.18	0.18	347
160	160	26.1	186	26/2.80	7/2.18	17.74	644.9	57.69	0.1805	351
200	200	11.1	211	18/3.76	1/3.76	18.8	636.7	44.22	0.144	398
200	200	32.6	233	26/3.13	7/2.43	19.81	806.2	70.13	0.1444	402
250	250	24.6	275	22/3.80	7/2.11	21.53	880.6	68.72	0.1154	458
250	250	40.7	291	26/3.50	7/2.72	22.16	1007.7	87.67	0.1155	461
315	315	21.8	337	45/2.99	7/1.99	23.91	1039.6	79.03	0.0917	526
315	315	51.3	366	26/3.93	7/3.05	24.87	1269.7	106.83	0.0917	530
400	400	27.7	428	45/3.36	7/2.24	26.88	1320.1	98.36	0.0722	607
400	400	51.9	452	54/3.07	7/3.07	27.63	1510.3	123.04	0.0723	610
450	450	31.1	481	45/3.57	7/2.38	28.56	1485.2	107.47	0.0642	651
450	450	58.3	508	54/3.26	7/3.26	29.34	1699.1	138.42	0.0643	655
500	500	34.6	535	45/3.76	7/2.51	30.09	1650.2	119.41	0.0578	693
500	500	64.8	565	54/3.43	7/3.43	30.87	1887.9	153.8	0.0578	697
560	560	38.7	599	45/3.98	7/2.65	31.83	1848.2	133.74	0.0516	741
560*	560	70.9	631	54/3.63	19/2.18	32.68	2103.4	172.59	0.0516	745
630	630	43.6	674	45/4.22	7/2.81	33.75	2079.2	150.45	0.0459	794
630*	630	79.8	710	54/3.85	19/2.31	34.65	2366.3	191.77	0.0459	798
710	710	49.1	759	45/4.48	7/2.99	35.85	2343.2	169.56	0.0407	851
710*	710	89.9	800	54/4.09	19/2.45	36.79	2666.8	216.12	0.0407	856
800*	800	34.6	835	72/3.76	7/2.51	37.61	2480.2	167.41	0.0361	910
800*	800	66.7	867	84/3.48	7/3.48	38.28	2732.7	205.33	0.0362	912
800*	800	101	901	54/4.34	19/2.61	39.09	3004.9	243.52	0.0362	916
900*	900	38.9	939	72/3.99	7/2.66	39.9	2790.2	188.33	0.0321	972
900*	900	75	975	84/3.69	7/3.69	40.59	3074.2	226.5	0.0322	974
1000*	1000	43.2	1043	72/4.21	7/2.80	42.08	3100.3	209.26	0.0289	1031
1120*	1120	47.3	1167	72/4.45	19/1.78	44.5	3464.9	234.53	0.0258	1096
1120*	1120	91.2	1211	84/4.12	19/2.47	45.31	3811.5	283.17	0.0258	1100
1250*	1250	102	1352	84/4.35	19/2.61	47.85	4253.9	316.04	0.0232	1165
1250*	1250	52.8	1303	72/4.70	19/1.88	47	3867.1	261.75	0.0231	1163
1120*	1120	91.2	1211	84/4.12	19/2.47	45.31	3811.5	283.17	0.0258	1100

BRITISH STANDARD EN 50182: 2001
Kod	Stary kod	Powierzchnia			Liczba drutów		Średnica drutu		Średnica		Masa jednostkowa	Obciążenie znamionowe	Rezystancja DC
		AL	Stal	Całkowita	AL	Stal	AL	Stal	Rdzeń	Przewód	Długość
		mm²	2 mm	2 mm			mm	mm	mm	mm	kg/km	kN	Q/km
11-AL1/2-ST1A	MOLE	10.6	1.77	12.4	6	1	1.5	1.5	1.5	4.5	42.8	4.14	2.7027
21-AL1/3-ST1A	SQUIRREL	21	3.5	24.5	6	1	2.11	2.11	2.11	6.33	84.7	7.87	1.3659
26-AL1/4-ST1A	GOPHER	26.2	4.37	30.6	6	1	2.36	2.36	2.36	7.08	106	9.58	1.0919
32-AL1 巧-ST1A	WEASEL	31.6	5.27	36.9	6	1	2.59	2.59	2.59	7.77	127.6	11.38	0.9065
37-AL1/6-ST1A	FOX	36.7	6.11	42.8	6	1	2.79	2.79	2.79	8.37	148.1	13.21	0.7812
42-AL1/7-ST1A	FERRET	42.4	7.07	49.5	6	1	3	3	3	9	171.2	15.27	0.6757
53-AL1/9-ST1A	RABBIT	52.9	8.81	61.7	6	1	3.35	3.35	3.35	10.1	213.5	18.42	0.5419
63-AL1/11-ST1A	MINK	63.1	10.5	73.6	6	1	3.66	3.66	3.66	11	254.9	21.67	0.454
63-AL1/37-ST1A	SKUNK	63.2	36.9	100.1	12	7	2.59	2.59	7.77	13	463	52.79	0.4568
75-AL1/13-ST1A	BEAVER	75	12.5	87.5	6	1	3.99	3.99	3.99	12	302.9	25.76	0.382
73-AL1/43-ST1A	HORSE	73.4	42.8	116.2	12	7	2.79	2.79	8.37	14	537.3	61.26	0.3936
79-AL1/13-ST1A	RACOON	78.8	13.1	92	6	1	4.09	4.09	4.09	12.3	318.3	27.06	0.3635
84-AL1/14-ST1A	OTTER	83.9	14	97.9	6	1	4.22	4.22	4.22	12.7	338.8	28.81	0.3415
95-AL1/16-ST1A	CAT	95.4	15.9	111.3	6	1	4.5	4.5	4.5	13.5	385.3	32.76	0.3003
105-AL1/17-ST1A	HARE	105	17.5	122.5	6	1	4.72	4.72	4.72	14.2	423.8	36.04	0.273

150/25 MM2 Standardowe przewody aluminiowe ACSR z rdzeniem stalowym ACSR

Przewody aluminiowe ACSR 150/25 mm2 z ocynkowanym rdzeniem stalowym 0

Dlaczego wybierasz nas?

Produkty zgodne z normami GB, IEC, BS, ASTM, DIN, VDE i JIS; Akceptowane wymagania standardowe klienta;
Certyfikowany zgodnie z ISO 9001:2015, ISO 14001:2015 i OHSAS 18001:2007;
Kapitał zakładowy 30 milionów USD, a fabryka zajmuje powierzchnię 60 000 m²;
Zaawansowany sprzęt i procedury testowe, 100% kontrola przed wysyłką z fabryki;
Wystarczające zapasy i gwarancja najszybszego czasu wysyłki;

Tags:

Przewód ACSR 150/25 mm² Przewód aluminiowy zbrojony stalą z drutem stalowym ocynkowanym do nieizolowanych linii napowietrznych IEC61089 EN50182 GB/T-1179
