Szczegóły produktu
Miejsce pochodzenia: Henan, CN
Nazwa handlowa: Zhenglan Cable
Orzecznictwo: 3C; ISO 9001:2015, ISO 14001:2005, OHSAS 18001:2007
Numer modelu: Przewód ACSR IEC61089 A1/S1A 120/20mm2 (al26/2.38, st7/1.85)
Warunki płatności i wysyłki
Minimalne zamówienie: 3000 KG
Cena: Zbywalny
Szczegóły pakowania: Bęben drewniany, bęben drewniany i stalowy, na życzenie klienta
Czas dostawy: 15 dni
Zasady płatności: T/T, akredytywa
Możliwość Supply: 10-30 ton/dzień
Tworzywo: |
drut aluminiowy, ocynkowany |
Długość opakowania: |
dostosowane |
Smar: |
zgodnie z żądaniem |
Długość bębna kablowego: |
dostosowane |
Charakteryzujący się: |
GOŁY dyrygent |
Całkowity obszar: |
120/20mm2 |
Tworzywo: |
drut aluminiowy, ocynkowany |
Długość opakowania: |
dostosowane |
Smar: |
zgodnie z żądaniem |
Długość bębna kablowego: |
dostosowane |
Charakteryzujący się: |
GOŁY dyrygent |
Całkowity obszar: |
120/20mm2 |
Przewód ACSR IEC61089 A1/S1A 120/20mm2 (al26/2.38, st7/1.85)
Przewody typu ACSR (przewody aluminiowe zbrojone stalą) to przewody skręcane, w których centralny drut wykonany jest ze stali, a zewnętrzne druty z aluminium. Warstwa aluminiowa służy do przesyłania napięcia. Oznacza to, że warstwa aluminiowa działa jako przewodnik.
ZASTOSOWANIE
Przewody ACSR charakteryzują się większą wytrzymałością i przewodnością, dzięki czemu są popularne wśród różnych konfiguracji przewodów do przesyłu napięcia. Przewody ACSR są powszechnie stosowane we wszystkich krajach do przesyłu ogromnych ilości napięcia z jednego końca na drugi. Ze względu na swoją skręcaną konstrukcję, są łatwe w transporcie, w przeciwieństwie do przewodów litych, które łamią się podczas transportu i obsługi.
NORMA ODNIESIENIA
Podstawowa konstrukcja zgodna z normami BS 215-2 / BS EN 50182 / IEC 61089 / ASTM B 232/B 232M / DIN 48204 / JIS C 3110.
DANE TECHNICZNE dla przewodu ACSR IEC61089 A1/S1A 120/20mm2 (al26/2.38, st7/1.85)
| Liczba drutów | Moduł sprężystości | Współczynnik rozszerzalności cieplnej | |||
| AL | STAL | Kg/mm2 | Lb/in2 | 1/C° | 1/F° |
| 6 | 1 | 81 | 11.5 x106 | 19.1 x10-6 | 10.6 x10-6 |
| 6 | 7 | 77 | 11.0 x106 | 19.8 x10-6 | 11.0 x10-6 |
| 12 | 7 | 107 | 15.2 x106 | 15.3 x10-6 | 8.5 x10-6 |
| 18 | 1 | 67 | 9.5 x106 | 21.2 x10-6 | 11.8 x10-6 |
| 24 | 7 | 74 | 10.5 x106 | 19.6 x10-6 | 10.9 x10-6 |
| 26 | 7 | 77 | 10.9 x106 | 18.9 x10-6 | 10.5 x10-6 |
| 28 | 7 | 79 | 11.2 x106 | 18.4 x10-6 | 10.2 x10-6 |
| 30 | 7 | 82 | 11.6 x106 | 17.8 x10-6 | 9.9 x10-6 |
| 30 | 19 | 80 | 11.4 x106 | 18.0 x10-6 | 10.0 x10-6 |
| 32 | 19 | 82 | 11.7 x106 | 17.5 x10-6 | 9.7 x10-6 |
| 54 | 7 | 70 | 9.9 x106 | 19.3 x10-6 | 10.7 x10-6 |
| 54 | 19 | 68 | 9.7 x106 | 19.4 x10-6 | 10.8 x10-6 |
Przewód ACSR IEC61089 A1/S1A 120/20mm2 (al26/2.38, st7/1.85) PARAMETRY KONSTRUKCJI
• IEC 60189
| KOD | OBLICZANA POWIERZCHNIA | DRUT | ŚREDNICA ZEWN. | ZNAMIONOWA WYTRZYMAŁOŚĆ | REZISTANCJA | |||
| ŚREDNICA. | W 20°C | |||||||
| Al/St. | Al. | Stal | Całkowita | Al. | Stal | |||
| mm2 | mm2 | mm2 | mm2 | mm | mm | mm | KN | Ω/km |
| 120/20 | 116 | 18.8 | 134.8 | 26/2.38 | 7/1.85 | 15.1 | 42.26 | 0.2496 |

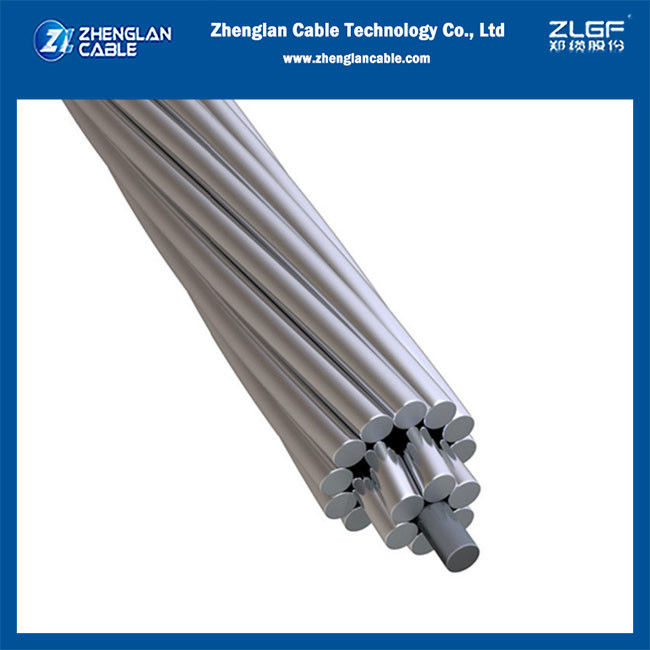

Rysunek przewodu ACSR IEC61089 A1/S1A 120/20mm2 (al26/2.38, st7/1.85)
