Szczegóły produktu
Miejsce pochodzenia: Henan, Chiny
Nazwa handlowa: Zhenglan Cable
Orzecznictwo: 3C，ISO 9001:2015，ISO 14001:2005
Numer modelu: ACAR 750MCM przewodnik aluminiowy wzmocniony stopem aluminium ASTM B524
Warunki płatności i wysyłki
Minimalne zamówienie: 3000 KG
Cena: Zbywalny
Szczegóły pakowania: W pełni drewniany bęben, stalowy bęben drewniany, w pełni stalowy bęben lub dostosowany
Czas dostawy: 15-30 dni
Zasady płatności: L/C, T/T, Western Union
Możliwość Supply: 20 000 ton/rok
Tworzywo: |
Aluminium, stop aluminium |
Jakość: |
Test standardów 100% IEC |
Standard:: |
ASTM B524/524M |
Smar: |
Fakultatywny |
Pakiet: |
zgodnie z żądaniem |
Oporność: |
32,84 |
Tworzywo: |
Aluminium, stop aluminium |
Jakość: |
Test standardów 100% IEC |
Standard:: |
ASTM B524/524M |
Smar: |
Fakultatywny |
Pakiet: |
zgodnie z żądaniem |
Oporność: |
32,84 |
Przewód aluminiowy ACAR 750MCM ze stopu aluminium, wzmocniony, zgodny z ASTM B524 są używane jako gołe kable napowietrzne w sieciach pierwotnych i wtórnych. Dobry stosunek wytrzymałości do masy sprawia, że ACAR nadaje się tam, gdzie zarówno obciążalność prądowa, jak i wytrzymałość są kluczowymi czynnikami przy projektowaniu linii. Przy równej masie, ACAR oferuje większą wytrzymałość i obciążalność prądową niż ACSR.
| NR SER. | OPIS | ZAKRES | |
| 1 | Powierzchnia przewodu | 10,6 mm2 do 1520 mm2 | 0,0164 cala2 do 2,356 cala2 |
| 2 | Konstrukcja przewodu | 4Al/3Al stop do 72Al/19 Al stop | |
| 3 | Przewodność | 61% | |
| 4 | Przewodność stopu Al | 52,5% do 53% | |
| NR SER. | KONSTRUKCJA PRZEWODU | MODUŁ ELASTYCZNOŚCI* | WSPÓŁCZYNNIK LINIOWY* | ||
| MPA | KSI | /OC | /OF | ||
| 1 | 7 splotów | 62000 | 8992 | 23,0 x 10-6 | 12,8 x 10-6 |
| 2 | 19 splotów | 60000 | 8702 | 23,0 x 10-6 | 12,8 x 10-6 |
| 3 | 37 splotów | 57000 | 8267 | 23,0 x 10-6 | 12,8 x 10-6 |
| 4 | 61 splotów | 55000 | 7977 | 23,0 x 10-6 | 12,8 x 10-6 |
NORMA
Podstawowa konstrukcja zgodna z normami ASTM 524/524M
Przewód aluminiowy ACAR 750MCM ze stopu aluminium, wzmocniony, zgodny z ASTM B524 Dane techniczne
| kcmil | Powierzchnia 2 mm |
Rozmiar drutu mm |
Liczba drutów | Średnica zewnętrzna. mm |
Masa kg/km | Obciążalność znamionowa kN |
Rezystancja prądu stałego przy 20oC a/km |
|||||
| 1350 | 6201 | Całkowita | 1350 | 6201 | Całkowita | |||||||
| 750 | 380,2 | 3,617 | 18 | 19 | 37 | 25,32 | 510,3 | 535,7 | 1046 | 84,52 | 0,0815 | |
| 750 | 380,2 | 3,617 | 24 | 13 | 37 | 25,32 | 680,4 | 366,5 | 1046,9 | 76,16 | 0,0796 | |
| 750 | 380,2 | 3,617 | 30 | 7 | 37 | 25,32 | 850,5 | 197,4 | 1047,9 | 69,4 | 0,0777 | |
| 750 | 380,2 | 3,617 | 33 | 4 | 37 | 25,32 | 935,6 | 112,8 | 1048,4 | 64,26 | 0,0768 | |

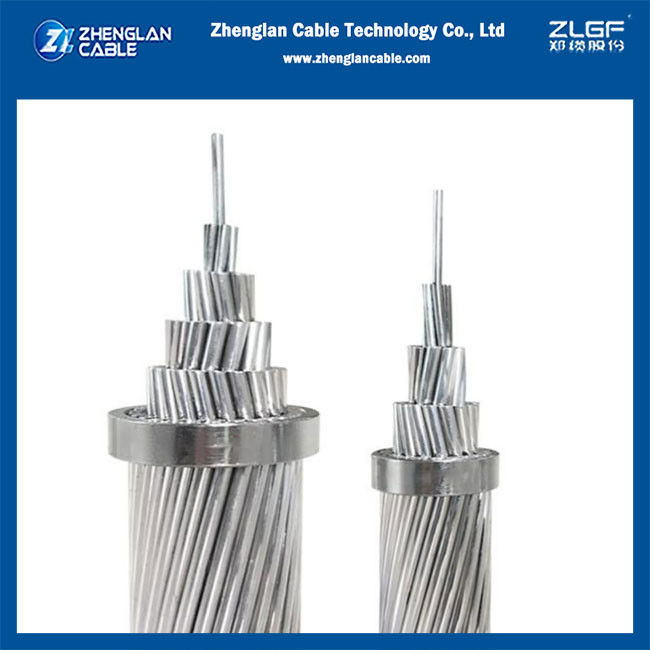

Pokaz produktu z Przewód aluminiowy ACAR 750MCM ze stopu aluminium, wzmocniony, zgodny z ASTM B524
