Szczegóły produktu
Miejsce pochodzenia: HENAN, CHINY
Nazwa handlowa: Copper Wire Price 0.6mm 2.5mm 4mm Copper Cable Solid Stranded Wire Copper Clad Steel Wire Electric Cable
Orzecznictwo: ISO
Numer modelu: Dyrygent CCS
Warunki płatności i wysyłki
Minimalne zamówienie: 5000
Szczegóły pakowania: Drewniany bęben, stalowy drewniany bęben, cewka, pudełko...
Czas dostawy: 10-15 dni
Zasady płatności: T/T, akredytywa
Możliwość Supply: 2000 ton / miesiąc
Port: |
Qingdao, Tianjin, Szanghaj, |
Aplikacja: |
Uziemienie odgromowe, uziemienie antystatyczne, uziemienie ochronne, przewody uziemiające dla instal |
Obróbka powierzchniowa: |
Jasny, wyżarzony |
Próbka: |
Bezpłatny |
MOQ: |
5 000 m |
Praca: |
Zaakceptowano ODM OEM |
Uszczelka: |
Drewniany bęben, stalowy drewniany bęben |
Tworzywo: |
Stal platerowana miedzią |
Port: |
Qingdao, Tianjin, Szanghaj, |
Aplikacja: |
Uziemienie odgromowe, uziemienie antystatyczne, uziemienie ochronne, przewody uziemiające dla instal |
Obróbka powierzchniowa: |
Jasny, wyżarzony |
Próbka: |
Bezpłatny |
MOQ: |
5 000 m |
Praca: |
Zaakceptowano ODM OEM |
Uszczelka: |
Drewniany bęben, stalowy drewniany bęben |
Tworzywo: |
Stal platerowana miedzią |

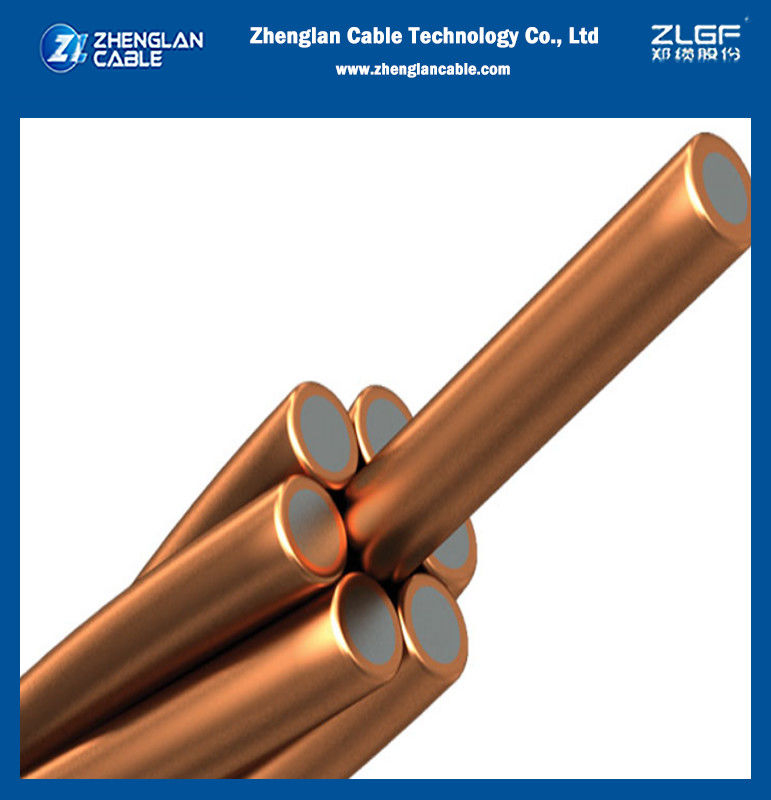

Cena drutu miedzianego 0,6 mm 2,5 mm 4 mm kabel miedziany drut lity skręcony drut stalowy pokryty miedzią kabel elektryczny
Drut stalowy pokryty miedzią (CCS) jest stosowany w kablach koncentrycznych o wysokiej częstotliwości, drutach nośnych, przewodach telefonicznych i przewodach dystrybucyjnych; stosowany jako przewód doprowadzający do elektroniki, przewód przenoszący dla kolei i drut do przesyłu energii; stosowany w drutach wiążących, łańcuszkach jubilerskich, osłonach strun fortepianowych i drutach izolacyjnych rur.
ASTM B193 - Standardowa metoda badania rezystywności materiałów przewodzących prąd elektryczny
ASTM B227 - Standardowa specyfikacja dla drutu stalowego ciągnionego na twardo pokrytego miedzią
ASTM B228 - Standardowa specyfikacja dla przewodów stalowych pokrytych miedzią o koncentrycznej skręcie
ASTM B258 - Standardowa specyfikacja dla standardowych nominalnych średnic i przekrojów drutu litego o rozmiarach AWG
ASTM B910 - Standardowa specyfikacja dla drutu stalowego pokrytego miedzią wyżarzonego
| Przewodnik | Rozmiar przewodnika | Średnica zewnętrzna. | Minimalne obciążenia zrywające | Waga | Pole przekroju | I2t | Przybliżony prąd zwarciowy krótkotrwały przy 30 cyklach | Nominalna rezystancja prądu stałego przy 68°F | |||||
| Nr drutu | AWG | cal | mm | lbf | kN | lbs/kft | kg/km | cmil | mm2 | kA2s | (kA) | ( /KFT) | |
| 1 | 2 | Nr 2 | 0,258 | 6,54 | 2276 | 10,10 | 184,1 | 274,04 | 66368 | 33,63 | 30,26 | 7,78 | 0,5209 |
| 1 | 4 | Nr 4 | 0,204 | 5,19 | 1431 | 6,40 | 115,8 | 172,34 | 41738 | 21,15 | 11,97 | 4,89 | 0,8283 |
| 1 | 6 | Nr 6 | 0,162 | 4,12 | 900 | 4,00 | 72,8 | 108,39 | 26250 | 13,30 | 4,73 | 3,08 | 1,3169 |
| 3 | 4 | 3 Nr 4 | 0,440 | 11,18 | 4079 | 18,10 | 350,2 | 521,17 | 125215 | 63,45 | 107,73 | 14,68 | 0,2761 |
| 3 | 5 | 3 Nr 5 | 0,392 | 9,96 | 3234 | 14,40 | 277,6 | 413,15 | 99263 | 50,30 | 67,70 | 11,64 | 0,3483 |
| 3 | 6 | 3 Nr 6 | 0,349 | 8,87 | 2565 | 11,40 | 220,2 | 327,70 | 78732 | 39,89 | 42,59 | 9,23 | 0,4391 |
| 3 | 7 | 3 Nr 7 | 0,311 | 7,90 | 2035 | 9,10 | 174,7 | 260,00 | 62467 | 31,65 | 26,81 | 7,32 | 0,5534 |
| 3 | 8 | 3 Nr 8 | 0,277 | 7,03 | 1614 | 7,20 | 138,5 | 206,18 | 49537 | 25,10 | 16,86 | 5,81 | 0,6979 |
| 3 | 9 | 3 Nr 9 | 0,247 | 6,26 | 1279 | 5,70 | 109,8 | 163,42 | 39262 | 19,89 | 10,59 | 4,60 | 0,8805 |
| 3 | 10 | 3 Nr 10 | 0,220 | 5,58 | 1015 | 4,50 | 87,1 | 129,66 | 31151 | 15,78 | 6,67 | 3,65 | 1,1098 |
| 3 | 12 | 3 Nr 12 | 0,174 | 4,42 | 638 | 2,80 | 54,8 | 81,52 | 19586 | 9,92 | 2,64 | 2,30 | 1,7650 |
| 7 | 4 | 7 Nr 4 | 0,613 | 15,57 | 9017 | 40,10 | 818,8 | 1218,48 | 292169 | 148,04 | 586,53 | 34,25 | 0,1183 |
| 7 | 5 | 7 Nr 5 | 0,546 | 13,86 | 7148 | 31,80 | 649,1 | 965,93 | 231613 | 117,36 | 368,59 | 27,15 | 0,1493 |
| 7 | 6 | 7 Nr 6 | 0,486 | 12,34 | 5670 | 25,20 | 514,8 | 766,15 | 183708 | 93,09 | 231,89 | 21,54 | 0,1882 |
| 7 | 7 | 7 Nr 7 | 0,433 | 11,00 | 4498 | 20,00 | 408,5 | 607,87 | 145757 | 73,86 | 145,98 | 17,09 | 0,2372 |
| 7 | 8 | 7 Nr 8 | 0,386 | 9,79 | 3567 | 15,90 | 323,9 | 482,04 | 115586 | 58,57 | 91,80 | 13,55 | 0,2991 |
| 7 | 9 | 7 Nr 9 | 0,343 | 8,72 | 2827 | 12,60 | 256,7 | 382,06 | 91612 | 46,42 | 57,67 | 10,74 | 0,3774 |
| 7 | 10 | 7 Nr 10 | 0,306 | 7,76 | 2243 | 10,00 | 203,7 | 303,13 | 72685 | 36,83 | 36,30 | 8,52 | 0,4756 |
| 19 | 5 | 19 Nr 5 | 0,910 | 23,10 | 19402 | 86,30 | 1768,7 | 2632,20 | 628665 | 318,55 | 2715,55 | 73,70 | 0,0550 |
| 19 | 6 | 19 Nr 6 | 0,810 | 20,57 | 15389 | 68,50 | 1402,9 | 2087,77 | 498636 | 252,66 | 1708,39 | 58,45 | 0,0693 |
| 19 | 7 | 19 Nr 7 | 0,722 | 18,33 | 12210 | 54,30 | 1113,1 | 1656,48 | 395627 | 200,47 | 1075,46 | 46,38 | 0,0874 |
| 19 | 8 | 19 Nr 8 | 0,643 | 16,32 | 9682 | 43,10 | 882,7 | 1313,59 | 313733 | 158,97 | 676,30 | 36,78 | 0,1102 |
| 19 | 9 | 19 Nr 9 | 0,572 | 14,53 | 7674 | 34,10 | 699,6 | 1041,13 | 248660 | 126,00 | 424,85 | 29,15 | 0,1390 |
Drut i linka stalowa pokryta miedzią łączą właściwości elektryczne miedzi z właściwościami mechanicznymi stali. Często stosowane do podziemnych systemów uziemiających, napowietrznych drutów uziemiających i drutów nośnych. Mogą wytrzymać uszkodzenia mechaniczne podczas instalacji, a także uszkodzenia elektryczne w przypadku awarii. Stal pokryta miedzią ma praktycznie zerową wartość złomu, co znacznie zmniejsza potencjał kradzieży.
Wsparcie techniczne i usługi dotyczące drutu stalowego pokrytego miedzią obejmują:
