Szczegóły produktu
Miejsce pochodzenia: HENAN, CHINY
Nazwa handlowa: Factory Supply Ccs Copper Clad copper Wire Copper Clad 30% Conductivity
Orzecznictwo: ISO
Numer modelu: Dyrygent CCS
Warunki płatności i wysyłki
Minimalne zamówienie: 5000
Szczegóły pakowania: Drewniany bęben, stalowy drewniany bęben, cewka, pudełko...
Czas dostawy: 10-15 dni
Zasady płatności: T/T, akredytywa
Możliwość Supply: 2000 ton / miesiąc
Port: |
Qingdao, Tianjin, Szanghaj, |
Aplikacja: |
Uziemienie odgromowe, uziemienie antystatyczne, uziemienie ochronne, przewody uziemiające dla instal |
Obróbka powierzchniowa: |
Jasny, wyżarzony |
Próbka: |
Bezpłatny |
MOQ: |
5 000 m |
Praca: |
Zaakceptowano ODM OEM |
Uszczelka: |
Drewniany bęben, stalowy drewniany bęben |
Tworzywo: |
Stal platerowana miedzią |
Port: |
Qingdao, Tianjin, Szanghaj, |
Aplikacja: |
Uziemienie odgromowe, uziemienie antystatyczne, uziemienie ochronne, przewody uziemiające dla instal |
Obróbka powierzchniowa: |
Jasny, wyżarzony |
Próbka: |
Bezpłatny |
MOQ: |
5 000 m |
Praca: |
Zaakceptowano ODM OEM |
Uszczelka: |
Drewniany bęben, stalowy drewniany bęben |
Tworzywo: |
Stal platerowana miedzią |

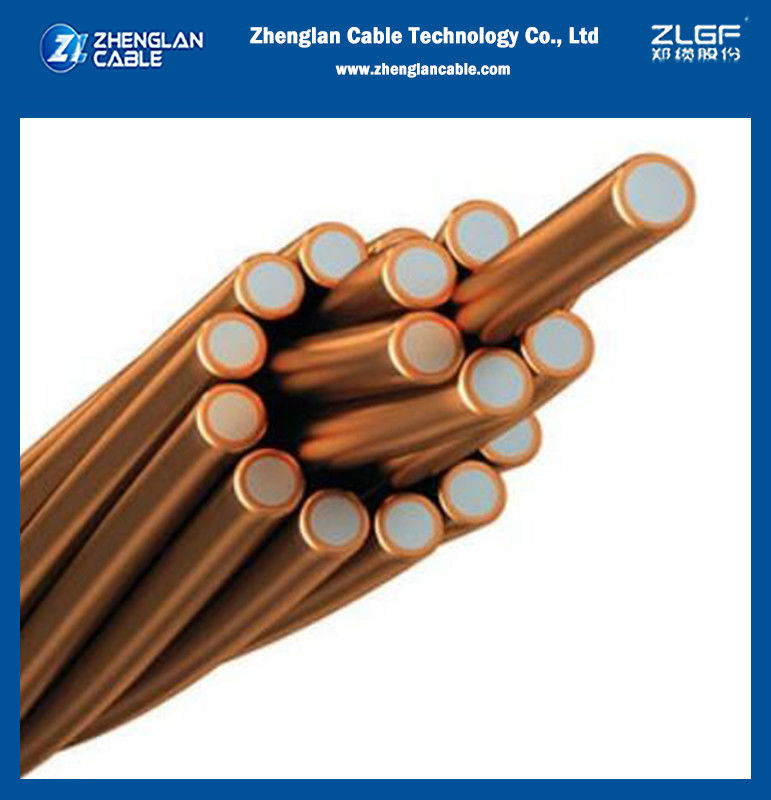

Drut stalowy pokryty miedzią (CCS) jest stosowany w kablach koncentrycznych, drutach nośnych, drutach odgałęźnych telefonii i drutach dystrybucyjnych; stosowany jako drut doprowadzający do elektroniki, drut przewodzący dla kolei i drut do przesyłu energii; stosowany w drutach wiązałkowych, łańcuszkach jubilerskich, osłonach strun fortepianowych i drutach izolacyjnych rur.
ASTM B193 - Standardowa metoda badania rezystywności materiałów przewodzących prąd elektryczny
ASTM B227 - Standardowa specyfikacja dla drutu stalowego ciągnionego na twardo pokrytego miedzią
ASTM B228 - Standardowa specyfikacja dla przewodników stalowych skręcanych koncentrycznie pokrytych miedzią
ASTM B258 - Standardowa specyfikacja dla standardowych nominalnych średnic i przekrojów drutu w rozmiarach AWG
ASTM B910 - Standardowa specyfikacja dla drutu stalowego wyżarzonego pokrytego miedzią
| Przewodnik | Rozmiar przewodnika | Średnica zewnętrzna. | Minimalne obciążenia zrywające | Waga | Powierzchnia przekroju | I2t | Przybliżony prąd zwarciowy krótkotrwały przy 30 cyklach | Nominalna rezystancja prądu stałego przy 68°F | |||||
| Numer drutu. | AWG | cal | mm | lbf | kN | lbs/kft | kg/km | cmil | mm2 | kA2s | (kA) | ( /KFT) | |
| 1 | 2 | Nr 2 | 0.258 | 6.54 | 2276 | 10.10 | 184.1 | 274.04 | 66368 | 33.63 | 30.26 | 7.78 | 0.5209 |
| 1 | 4 | Nr 4 | 0.204 | 5.19 | 1431 | 6.40 | 115.8 | 172.34 | 41738 | 21.15 | 11.97 | 4.89 | 0.8283 |
| 1 | 6 | Nr 6 | 0.162 | 4.12 | 900 | 4.00 | 72.8 | 108.39 | 26250 | 13.30 | 4.73 | 3.08 | 1.3169 |
| 3 | 4 | 3 Nr 4 | 0.440 | 11.18 | 4079 | 18.10 | 350.2 | 521.17 | 125215 | 63.45 | 107.73 | 14.68 | 0.2761 |
| 3 | 5 | 3 Nr 5 | 0.392 | 9.96 | 3234 | 14.40 | 277.6 | 413.15 | 99263 | 50.30 | 67.70 | 11.64 | 0.3483 |
| 3 | 6 | 3 Nr 6 | 0.349 | 8.87 | 2565 | 11.40 | 220.2 | 327.70 | 78732 | 39.89 | 42.59 | 9.23 | 0.4391 |
| 3 | 7 | 3 Nr 7 | 0.311 | 7.90 | 2035 | 9.10 | 174.7 | 260.00 | 62467 | 31.65 | 26.81 | 7.32 | 0.5534 |
| 3 | 8 | 3 Nr 8 | 0.277 | 7.03 | 1614 | 7.20 | 138.5 | 206.18 | 49537 | 25.10 | 16.86 | 5.81 | 0.6979 |
| 3 | 9 | 3 Nr 9 | 0.247 | 6.26 | 1279 | 5.70 | 109.8 | 163.42 | 39262 | 19.89 | 10.59 | 4.60 | 0.8805 |
| 3 | 10 | 3 Nr 10 | 0.220 | 5.58 | 1015 | 4.50 | 87.1 | 129.66 | 31151 | 15.78 | 6.67 | 3.65 | 1.1098 |
| 3 | 12 | 3 Nr 12 | 0.174 | 4.42 | 638 | 2.80 | 54.8 | 81.52 | 19586 | 9.92 | 2.64 | 2.30 | 1.7650 |
| 7 | 4 | 7 Nr 4 | 0.613 | 15.57 | 9017 | 40.10 | 818.8 | 1218.48 | 292169 | 148.04 | 586.53 | 34.25 | 0.1183 |
| 7 | 5 | 7 Nr 5 | 0.546 | 13.86 | 7148 | 31.80 | 649.1 | 965.93 | 231613 | 117.36 | 368.59 | 27.15 | 0.1493 |
| 7 | 6 | 7 Nr 6 | 0.486 | 12.34 | 5670 | 25.20 | 514.8 | 766.15 | 183708 | 93.09 | 231.89 | 21.54 | 0.1882 |
| 7 | 7 | 7 Nr 7 | 0.433 | 11.00 | 4498 | 20.00 | 408.5 | 607.87 | 145757 | 73.86 | 145.98 | 17.09 | 0.2372 |
| 7 | 8 | 7 Nr 8 | 0.386 | 9.79 | 3567 | 15.90 | 323.9 | 482.04 | 115586 | 58.57 | 91.80 | 13.55 | 0.2991 |
| 7 | 9 | 7 Nr 9 | 0.343 | 8.72 | 2827 | 12.60 | 256.7 | 382.06 | 91612 | 46.42 | 57.67 | 10.74 | 0.3774 |
| 7 | 10 | 7 Nr 10 | 0.306 | 7.76 | 2243 | 10.00 | 203.7 | 303.13 | 72685 | 36.83 | 36.30 | 8.52 | 0.4756 |
| 19 | 5 | 19 Nr 5 | 0.910 | 23.10 | 19402 | 86.30 | 1768.7 | 2632.20 | 628665 | 318.55 | 2715.55 | 73.70 | 0.0550 |
| 19 | 6 | 19 Nr 6 | 0.810 | 20.57 | 15389 | 68.50 | 1402.9 | 2087.77 | 498636 | 252.66 | 1708.39 | 58.45 | 0.0693 |
| 19 | 7 | 19 Nr 7 | 0.722 | 18.33 | 12210 | 54.30 | 1113.1 | 1656.48 | 395627 | 200.47 | 1075.46 | 46.38 | 0.0874 |
| 19 | 8 | 19 Nr 8 | 0.643 | 16.32 | 9682 | 43.10 | 882.7 | 1313.59 | 313733 | 158.97 | 676.30 | 36.78 | 0.1102 |
| 19 | 9 | 19 Nr 9 | 0.572 | 14.53 | 7674 | 34.10 | 699.6 | 1041.13 | 248660 | 126.00 | 424.85 | 29.15 | 0.1390 |
Drut i lina stalowa pokryta miedzią łączą właściwości elektryczne miedzi z właściwościami mechanicznymi stali. Często stosowane do podziemnych systemów uziemiających, drutów napowietrznych i drutów nośnych. Mogą wytrzymać uszkodzenia mechaniczne podczas instalacji, a także uszkodzenia elektryczne w warunkach awarii. Stal pokryta miedzią ma praktycznie zerową wartość złomu, co znacznie zmniejsza potencjalne kradzieże.
Wsparcie techniczne i usługi dotyczące stali pokrytej miedzią obejmują:
