Szczegóły produktu
Miejsce pochodzenia: Henan, Chiny
Nazwa handlowa: Zhenglan Cable
Orzecznictwo: 3C，ISO 9001:2015，ISO 14001:2005
Numer modelu: Przewód aluminiowy ACAR 800MCM, przewód aluminiowy wzmocniony stopem aluminium ASTM B524
Warunki płatności i wysyłki
Minimalne zamówienie: 3000 KG
Cena: Zbywalny
Szczegóły pakowania: W pełni drewniany bęben, stalowy bęben drewniany, w pełni stalowy bęben lub dostosowany
Czas dostawy: 15-30 dni
Zasady płatności: L/C, T/T, Western Union
Możliwość Supply: 20 000 ton/rok
Tworzywo: |
aluminium 1350-H19, stop aluminium 6201 |
Jakość: |
Test standardów 100% IEC |
Standard:: |
ASTM B524/524M |
Smar: |
Fakultatywny |
Pakiet: |
zgodnie z żądaniem |
Oporność: |
32,84 |
Tworzywo: |
aluminium 1350-H19, stop aluminium 6201 |
Jakość: |
Test standardów 100% IEC |
Standard:: |
ASTM B524/524M |
Smar: |
Fakultatywny |
Pakiet: |
zgodnie z żądaniem |
Oporność: |
32,84 |
Przewód aluminiowy ACAR 800MCM ze stopu aluminium wzmocniony ASTM B524 goły przewód aluminiowy są używane jako gołe kable przesyłowe napowietrzne w pierwotnych i wtórnych sieciach dystrybucyjnych.ACAR ma lepsze właściwości mechaniczne i elektryczne w porównaniu do równoważnych przewodów ACSR, AAC lub AAAC. Bardzo dobry balans między właściwościami mechanicznymi i elektrycznymi sprawia, że ACAR jest najlepszym wyborem, gdy głównymi czynnikami przy projektowaniu linii są obciążalność prądowa, wytrzymałość i niska waga.
| NR. PORZ. | OPIS | ZAKRES | |
| 1 | Powierzchnia przewodu | 10,6 mm2 do 1520 mm2 | 0,0164 cala2 do 2,356 cala2 |
| 2 | Konstrukcja przewodu | 4Al/3Al stop do 72Al/19 Al stop | |
| 3 | Przewodność | 61% | |
| 4 | Przewodność stopu Al | 52,5% do 53% | |
| NR. PORZ. | KONSTRUKCJA PRZEWODU | MODUŁ SPRĘŻYSTOŚCI* | |||
| MPA | KSI | /OC | /OF | ||
| 1 | 7 splotów | 62000 | 8992 | 23,0 X 10-6 | 12,8 X 10-6 |
| 2 | 19 splotów | 60000 | 8702 | 23,0 X 10-6 | 12,8 X 10-6 |
| 3 | 37 splotów | 57000 | 8267 | 23,0 X 10-6 | 12,8 X 10-6 |
| 4 | 61 splotów | 55000 | 7977 | 23,0 X 10-6 | 12,8 X 10-6 |
NORMA
Podstawowa konstrukcja zgodna ze standardami ASTM B524/524M, ASTM B230/230M, ASTM B398/398M
Dane techniczne dla Przewód aluminiowy ACAR 800MCM ze stopu aluminium wzmocniony ASTM B524 goły przewód aluminiowy
| kcmil | Powierzchnia 2 mm |
Rozmiar drutu mm |
Liczba drutów | Średnica zewnętrzna. mm |
Waga kg/km | Moc znamionowa. kN |
Rezystancja DC przy 20oC a/km |
|||||
| 1350 | 6201 | Całkowita | 1350 | 6201 | Całkowita | |||||||
| 800 | 405,2 | 3,734 | 18 | 19 | 37 | 26,14 | 543,8 | 570,9 | 1114,7 | 90,07 | 0,0765 | |
| 800 | 405,2 | 3,734 | 24 | 13 | 37 | 26,14 | 725,1 | 390,6 | 1115,7 | 81,17 | 0,0747 | |
| 800 | 405,2 | 3,734 | 30 | 7 | 37 | 26,14 | 906,4 | 210,3 | 1116,7 | 73,96 | 0,0729 | |
| 800 | 405,2 | 3,734 | 33 | 4 | 37 | 26,14 | 997,1 | 120,2 | 1117,3 | 68,49 | 0,072 | |

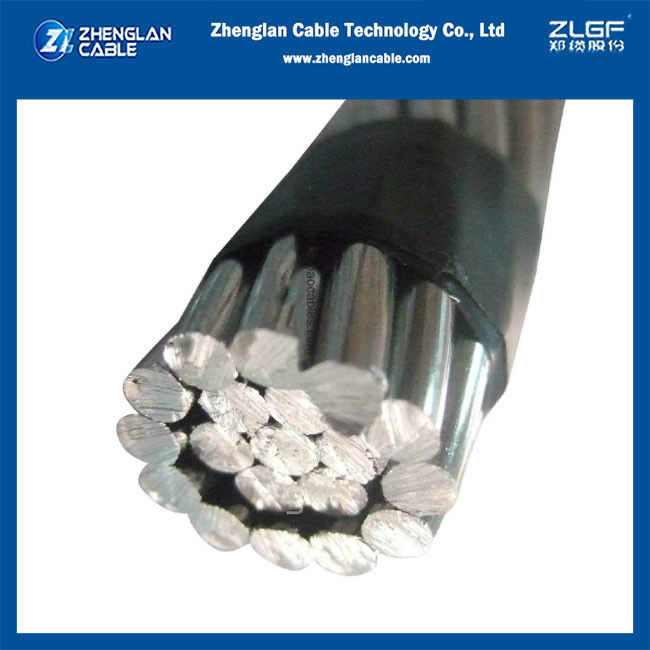

Pokaz produktu z Przewód aluminiowy ACAR 800MCM ze stopu aluminium wzmocniony ASTM B524 goły przewód aluminiowy
