Szczegóły produktu
Miejsce pochodzenia: Chiny
Nazwa handlowa: Zhenglan Cable
Orzecznictwo: 3C，ISO 9001:2015，ISO 14001:2005
Numer modelu: Elastyczny 2-żyłowy kabel solarny DC z otwartym końcem 22awg 4mm 6mm 16mm Od 3,5mm Wodoodporny zasil
Warunki płatności i wysyłki
Minimalne zamówienie: 5000 metrów w jednym kolorze
Cena: Zbywalny
Szczegóły pakowania: 1000 m/ bęben
Czas dostawy: 7-15 dni
Zasady płatności: T/T, akredytywa, Western Union
Możliwość Supply: 80000m/dzień
Tworzywo: |
Cynowana miedź |
Izolacja: |
usieciowana poliolefina |
Zewnętrzna powłoka: |
usieciowana poliolefina |
Rozmiar: |
6mm2 |
Standard: |
EN50618, EN50332-1 |
Woltaż: |
DC 1,5 KV |
Tworzywo: |
Cynowana miedź |
Izolacja: |
usieciowana poliolefina |
Zewnętrzna powłoka: |
usieciowana poliolefina |
Rozmiar: |
6mm2 |
Standard: |
EN50618, EN50332-1 |
Woltaż: |
DC 1,5 KV |

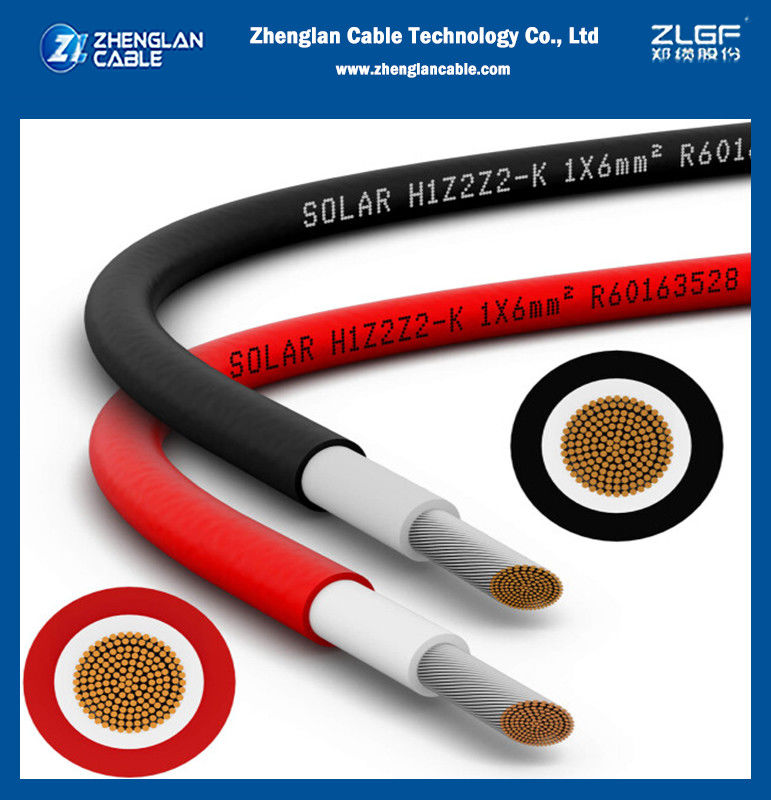

Elastyczny przewód solarny DC 2-żyłowy z otwartym końcem, 22AWG, 4mm, 6mm, 16mm, średnica zewnętrzna 3.5mm, wodoodporny zasilacz:
Kable solarne to kable łączące do produkcji energii fotowoltaicznej. Kable solarne łączą panele słoneczne i inne komponenty elektroniczne systemów fotowoltaicznych. Kabel solarny jest odporny na promieniowanie UV i warunki atmosferyczne. Mogą być używane w szerokim zakresie temperatur i zazwyczaj są umieszczane na zewnątrz.
Konstrukcja kabla:
Przewodnik: Drobny drut miedziany cynowany zgodnie z BS EN 60228:2005 kl. 5.
Izolacja: Związek sieciowany, bezhalogenowy, trudnopalny, odporny na promieniowanie UV
Identyfikacja żył: Czerwony, czarny
Płaszcz: Związek sieciowany, bezhalogenowy, trudnopalny, odporny na promieniowanie UV
Kolor kabla: Czerwony, czarny
Styl pakowania: 100 metrów/rolka, 200 metrów/rolka, 500 metrów/bęben, 1000 metrów/bęben, lub na zamówienie zgodnie z wymaganiami klienta
Elastyczny przewód solarny DC 2-żyłowy z otwartym końcem, 22AWG, 4mm, 6mm, 16mm, średnica zewnętrzna 3.5mm, wodoodporny zasilaczElastyczny przewód solarny DC 2-żyłowy z otwartym końcem, 22AWG, 4mm, 6mm, 16mm, średnica zewnętrzna 3.5mm, wodoodporny zasilacz CHARAKTERYSTYKA:
Napięcie znamionowe Uo/U AC: 1000/1000V DC: 1500/1500V
Maksymalne napięcie (Umax) 1800V Napięcie testowe 6.5kV AC
Zakres temperatur na stałe: -40°C do +90°C
Minimalny promień gięcia 5 x średnica zewnętrzna
Maksymalna temperatura przewodnika +120°C (przez 20000h)
Trudnopalny zgodnie z IEC/EN 60332-1-2
Niska emisja dymu, brak halogenów zgodnie z IEC/EN 60754-1/2, IEC/EN 61034-1/2, EN 50267-2-2 Odporność na ozon i promieniowanie UV zgodnie z EN 60811-403, EN 50396, EN ISO 4892-1/3
Połączenie DC:
Poszczególne moduły są łączone za pomocą kabli w celu utworzenia generatora PV. Kable modułowe są podłączane jako przewody do skrzynki przyłączeniowej generatora, a główne kable DC łączą skrzynkę przyłączeniową generatora z falownikiem. Aby wyeliminować ryzyko zwarć doziemnych i zwarć, każdy podwójnie izolowany kabel dodatni i ujemny jest oddzielony.
| Napięcie znamionowe | (DC):1.5KV (AC):1.0/1.0KV |
| Napięcie testowe na ukończonym kablu | (AC):6.5KV(DC):15KV,5MIN |
| Temperatura otoczenia | -40°C~+90°C |
| Właściwości wytrzymałości termicznej |
+120°C,2000h wydłużenie przy zerwaniu ≥50% |
| Żywotność | >25 (-40°C~+90°C) |
| Odnieś się do temperatury dopuszczalnej zwarcia | 200°C,5 (S) |
| Promień gięcia | ≥4×∅ (D<8M),≥6×∅ (D≥8MM) |
| Odporność na roztwory kwasów i zasad | EN60811-404 |
| Test zginania na zimno | EN60811-504 |
| Odporność na warunki atmosferyczne/promieniowanie UV | HD605/A1 |
| Odporność na ozon na ukończonym kablu | EN50396 |
| Test w warunkach pożaru | EN60332-1-2 |
218Elastyczny przewód solarny DC 2-żyłowy z otwartym końcem, 22AWG, 4mm, 6mm, 16mm, średnica zewnętrzna 3.5mm, wodoodporny zasilacz
| specyfikacja: | Konstrukcja | Konstrukcja przewodnika | Zewnętrzna średnica przewodnika | Zewnętrzna średnica kabla | Maksymalna rezystancja. |
| Prąd obciążalności prądowej przy 60°C | mm² | mm | mm | mm | Ω/Km |
| A | 1X1.5 | 30X0.25 | 142X0.3 | 4.60 | 13.7 |
| 30 | 1X2.5 | 47X0.25 | 1.98 | 5.10 | 8.21 |
| 41 | 1X4.0 | 56X0.283 | 2.35 | 5.50 | 5.09 |
| 55 | 1X6.0 | 84X0.283 | 3.06 | 6.30 | 3.39 |
| 70 | 1X10 | 142X0.3 | 4.60 | 7.80 | 1.95 |
| 98 | 1x16 | 228X0.3 | 5.60 | 9.20 | 1.24 |
| 132 | 1x25 | 361X0.3 | 6.95 | 11.30 | 0.795 |
| 176 | 1x35 | 494X0.3 | 8.30 | 13.30 | 0.565 |
218Elastyczny przewód solarny DC 2-żyłowy z otwartym końcem, 22AWG, 4mm, 6mm, 16mm, średnica zewnętrzna 3.5mm, wodoodporny zasilacz
