Szczegóły produktu
Miejsce pochodzenia: Chiny
Nazwa handlowa: Zhenglan Cable
Orzecznictwo: 3C，ISO 9001:2015，ISO 14001:2005
Numer modelu: 1,5 kv 4 mm 6 mm 10 mm PV Miedziany kabel słoneczny w kolorze czerwonym w kolorze czarnym EN50618 St
Warunki płatności i wysyłki
Minimalne zamówienie: 5000 metrów w jednym kolorze
Cena: Zbywalny
Szczegóły pakowania: 100 m/rolka
Czas dostawy: 7-15 dni
Zasady płatności: T/T, akredytywa, Western Union
Możliwość Supply: 80000m/dzień
Tworzywo: |
Miedź cynowana klasy 5 |
Izolacja: |
usieciowana poliolefina |
Zewnętrzna powłoka: |
usieciowana poliolefina |
Rozmiar: |
35mm2 |
Standard: |
EN50618, EN50332-1 |
Woltaż: |
DC 1,5KV/AC1kv |
Tworzywo: |
Miedź cynowana klasy 5 |
Izolacja: |
usieciowana poliolefina |
Zewnętrzna powłoka: |
usieciowana poliolefina |
Rozmiar: |
35mm2 |
Standard: |
EN50618, EN50332-1 |
Woltaż: |
DC 1,5KV/AC1kv |

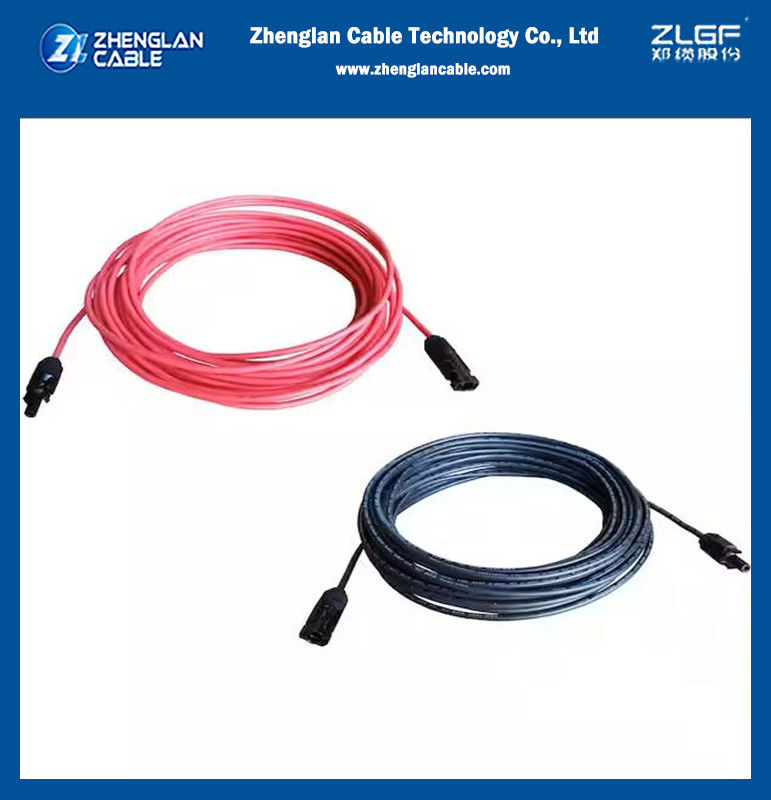

1.5kV 4mm 6mm 10mm Kabel Solarny Miedziany PV Czerwony Czarny Zgodny z Normą EN50618
Kabel solarny to kabel łączący stosowany w przemyśle fotowoltaicznym do łączenia paneli słonecznych i innych komponentów elektrycznych. Charakteryzuje się łatwością instalacji, odpornością na promieniowanie UV, niezawodną żywotnością, trwałością na zewnątrz, elastycznością itp.
Konstrukcja kabla:
Przewodnik: Drobny drut miedziany cynowany zgodnie z BS EN 60228:2005 kl. 5.
Izolacja: Związek sieciowany UV, bezhalogenowy, trudnopalny
Identyfikacja żył: Czerwony, czarny
Płaszcz: Związek sieciowany UV, bezhalogenowy, trudnopalny
Kolor kabla: Czerwony, czarny
Styl pakowania: 100 metrów/rolka, 200 metrów/rolka, 500 metrów/bęben, 1000 metrów/bęben, lub na zamówienie zgodnie z wymaganiami klienta
1.5kV 4mm 6mm 10mm Kabel Solarny Miedziany PV Czerwony Czarny Zgodny z Normą EN50618 CHARAKTERYSTYKA:
Napięcie znamionowe Uo/U AC: 1000/1000V DC: 1500/1500V
Maksymalne napięcie (Umax) 1800V Napięcie probiercze 6.5kV AC
Zakres temperatur Stałe: -40°C do +90°C
Minimalny promień gięcia 5 x średnica zewnętrzna
Maksymalna temperatura przewodu +120°C (przez 20000h)
Trudnopalny zgodnie z IEC/EN 60332-1-2
Niska emisja dymu, bezhalogenowy zgodnie z IEC/EN 60754-1/2, IEC/EN 61034-1/2, EN 50267-2-2 Odporny na ozon i promieniowanie UV zgodnie z EN 60811-403, EN 50396, EN ISO 4892-1/3
Połączenie DC:
Poszczególne moduły są łączone za pomocą kabli w celu utworzenia generatora PV. Kable modułowe są podłączane jako przewody do skrzynki przyłączeniowej generatora, a główne kable DC łączą skrzynkę przyłączeniową generatora z falownikiem. Aby wyeliminować ryzyko zwarć doziemnych i zwarć, każdy podwójnie izolowany kabel dodatni i ujemny jest oddzielony.
| Napięcie znamionowe | (DC):1.5KV (AC):1.0/1.0KV |
| Próba napięciowa wykonanego kabla | (AC):6.5KV(DC):15KV,5MIN |
| Temperatura otoczenia | -40℃~+90℃ |
| Właściwości wytrzymałości termicznej |
+120℃,2000h wydłużenie przy zerwaniu≥50% |
| Żywotność | >25 (-40℃~+90℃) |
| Odnieś się do zwarcia, dopuszczalna temperatura | 200℃,5 (S) |
| Promień gięcia | ≥4×φ (D<8M),≥6×φ (D≥8MM) |
| Odporność na roztwory kwasów i zasad | EN60811-404 |
| Test zginania na zimno | EN60811-504 |
| Odporność na warunki atmosferyczne/UV | HD605/A1 |
| Odporność na ozon w wykonanym kablu | EN50396 |
| Test w warunkach pożaru | EN60332-1-2 |
1.5kV 4mm 6mm 10mm Kabel Solarny Miedziany PV Czerwony Czarny Zgodny z Normą EN50618 specyfikacja:
| Konstrukcja | Konstrukcja przewodu | Zewnętrzna średnica przewodu | Zewnętrzna średnica kabla | Maks. rezystancja. | Obciążalność prądowa przy 60℃ |
| mm² | nxmm | mm | mm | Ω/Km | A |
| 1X1.5 | 30X0.25 | 1.58 | 4.60 | 13.7 | 30 |
| 1X2.5 | 47X0.25 | 1.98 | 5.10 | 8.21 | 41 |
| 1X4.0 | 56X0.283 | 2.35 | 5.50 | 5.09 | 55 |
| 1X6.0 | 84X0.283 | 3.06 | 6.30 | 3.39 | 70 |
| 1X10 | 142X0.3 | 4.60 | 7.80 | 1.95 | 98 |
| 1x16 | 228X0.3 | 5.60 | 9.20 | 1.24 | 132 |
| 1x25 | 361X0.3 | 6.95 | 11.30 | 0.795 | 176 |
| 1x35 | 494X0.3 | 8.30 | 13.30 | 0.565 | 218 |
1.5kV 4mm 6mm 10mm Kabel Solarny Miedziany PV Czerwony Czarny Zgodny z Normą EN50618 obrazy:
