19/33kv NA2XSY AL/Sc/Xlpe/Sc/CWS/Pvc 3x70 IEC60502-2

19/33kv NA2XSY AL/Sc/Xlpe/Sc/CWS/Pvc 3x70 IEC60502-2

ZASTOSOWANIA:

19/33kv NA2XSY AL/Sc/Xlpe/Sc/CWS/Pvc 1x300 IEC60502-2 są przeznaczone do układania bezpośrednio w ziemi, w wodzie, na zewnątrz, wewnątrz budynków oraz w kanałach kablowych, np. w zakładach przemysłowych i rozdzielniach.

NORMA:

GB/T12706.2, równoważna IEC60502.2.DIN VDE 0276-620, HD 620, EN 60228, IEC 60502-2
Ognioodporność zgodnie z IEC/EN 60332-1-2

Konstrukcja kabla

Kable średniego napięcia są produkowane przy użyciu procesu monosil. Zapewniamy wysoce wyspecjalizowane zakłady, najnowocześniejsze zaplecze badawcze i skrupulatne procedury kontroli jakości, które są wymagane do produkcji kabli izolowanych PVC do użytku do 6 kV oraz kabli izolowanych XLPE/EPR do użytku przy napięciach do 35 kV. Wszystkie materiały są przechowywane w warunkach kontrolowanej czystości przez cały proces produkcyjny, aby zapewnić absolutną jednorodność gotowych materiałów izolacyjnych.

Przewodniki

Stosuje się przewodniki aluminiowe lub miedziane. Przewodniki do 630 mm² będą okrągłe, zagęszczone i skręcone oraz będą zgodne z IEC 60228 klasa 2. Przewodnik 630 mm² będzie typu okrągłego skręconego, na którym zostanie nałożona warstwa taśmy półprzewodzącej.

Ekran przewodnika

Będzie to wytłaczana warstwa półprzewodzącego związku sieciującego, nakładana w procesie jednoczesnego potrójnego wytłaczania na przewodnik, wraz z izolacją i ekranem izolacji. Potrójne wytłaczanie jest pojedynczą operacją o wysokiej precyzji, która eliminuje możliwość zanieczyszczenia między warstwami, co mogłoby spowodować nierówności w polu elektrycznym. Poprzez staranny dobór materiałów i szczególną uwagę na parametry procesu, produkujemy warstwy ekranu izolacji o wymaganym stopniu siły zrywania, zgodnie z obowiązującymi normami krajowymi lub międzynarodowymi.

Izolacja

Będzie to wytłaczana warstwa XLPE nakładana na ekran przewodnika w procesie potrójnego wytłaczania wraz z ekranem przewodnika i ekranem izolacji.

Ekran izolacji

Będzie to warstwa półprzewodzącego związku sieciującego, która zostanie nałożona w procesie potrójnego wytłaczania na izolację.

Ekran metalowy

Będzie składał się z warstwy taśmy miedzianej nakładanej spiralnie z zakładką na ekran izolacji. Na życzenie mogą być również dostarczone inne kombinacje ekranów metalowych zgodnie z wymaganiami klienta.

Układanie żył

W przypadku kabli trójżyłowych, trzy żyły są układane z niehigroskopijnymi wypełniaczami, takimi jak wypełniacze polipropylenowe (PP) w przestrzeniach międzyżyłowych, a taśma wiążąca jest nakładana z zakładką. Taśmy wiążące mogą być wykonane z PVC lub spienionego polietylenu.

Płaszcz zewnętrzny

Wytłaczana warstwa jest nakładana na pancerz w przypadku kabli opancerzonych i na ułożone żyły w przypadku kabli nieopancerzonych. Materiał płaszcza zewnętrznego może być PVC, PE, HDPE lub MDPE. Nasze

kable średniego napięcia są zazwyczaj dostarczane z czerwonymi płaszczami zewnętrznymi zgodnymi z BS 6622 lub IEC 60502. Inne kolory mogą być dostarczone w celu uwzględnienia różnych czynników instalacyjnych, takich jak wpływ promieniowania UV i różne składniki gleby. Formuły antytermityczne mogą być również dostarczane oprócz płaszczy zewnętrznych powlekanych grafitem, gdzie wymagane jest testowanie płaszcza na miejscu.

Właściwości ogniowe płaszczy kablowych

Kable mogą być również dostarczane ze specjalnymi ognioodpornymi płaszczami PVC zgodnymi z normą IEC 60332. Możemy również dostarczać kable z płaszczami bezhalogenowymi o niskiej emisji dymu (LSZH) zgodnie z normami BS 7211 i BS 6724 lub innymi równoważnymi normami międzynarodowymi.

Charakterystyki eksploatacyjne

Znamionowe napięcie częstotliwości sieciowej U0/U: 3.6/6kV~26/35kV.

Maks. dopuszczalna temperatura pracy przewodu: 90ºC.

Maks. temperatura zwarciowa przewodu nie powinna przekraczać 2500C. (maksymalny czas trwania 5s)

Promień gięcia kabla jednożyłowego nie powinien być mniejszy niż 20-krotność średnicy kabla.

Promień gięcia kabla wielożyłowego nie powinien być mniejszy niż 15-krotność średnicy kabla.

19/33kv NA2XSY AL/Sc/Xlpe/Sc/CWS/Pvc 3x70 IEC60502-2 Parametry:

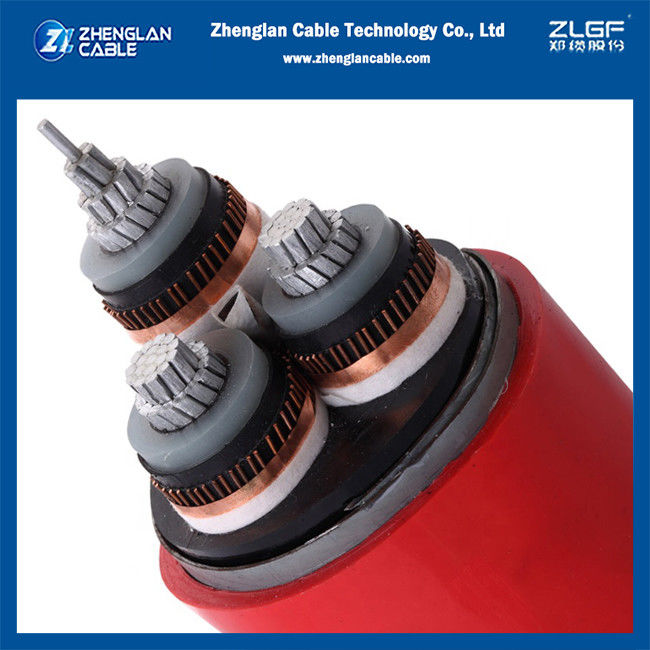

19/33kv NA2XSY AL/Sc/Xlpe/Sc/CWS/Pvc 3x70 IEC60502-2 zdjęcia
