Szczegóły produktu
Miejsce pochodzenia: Henan, Chiny
Nazwa handlowa: Zhenglan cable
Orzecznictwo: ISO 9001:2015, ISO 14001:2005, OHSAS 18001:2007
Numer modelu: Ekonomiczny aluminiowy podziemny kabel zasilający 6-35 kV XLPE opancerzony STA - kabel podziemny śre
Warunki płatności i wysyłki
Minimalne zamówienie: 1500 metrów
Cena: USD 1- USD 200
Szczegóły pakowania: Bęben drewniany, bęben drewniany i stalowy, na życzenie klienta
Czas dostawy: 7-10 dni roboczych
Zasady płatności: Akredytywa, T/T, Western Union
Możliwość Supply: 100000 metrów miesięcznie
Tworzywo: |
Miedź |
Izolacja: |
XLPE |
Rdzeń: |
3 rdzenie, 1 rdzeń |
Znak kablowy: |
Drukowanie atramentem |
Metaliczny ekran: |
Ekran z taśmy miedzianej |
Charakteryzuje się: |
Opancerzony drutem stalowym, opancerzony taśmą stalową |
Zewnętrzna powłoka: |
zwykły PCV lub PCV trudnopalny |
Kolor osłony zewnętrznej: |
Czarny lub dostosowany |
Tworzywo: |
Miedź |
Izolacja: |
XLPE |
Rdzeń: |
3 rdzenie, 1 rdzeń |
Znak kablowy: |
Drukowanie atramentem |
Metaliczny ekran: |
Ekran z taśmy miedzianej |
Charakteryzuje się: |
Opancerzony drutem stalowym, opancerzony taśmą stalową |
Zewnętrzna powłoka: |
zwykły PCV lub PCV trudnopalny |
Kolor osłony zewnętrznej: |
Czarny lub dostosowany |
Ten Aluminiowy Przewodnik Średniego Napięcia Kabel Elektroenergetyczny Oferuje wysoce opłacalne rozwiązanie dla dystrybucji energii bez uszczerbku dla niezawodności lub wydajności.Pozostałe urządzenia, z wyłączeniem tych objętych pozycją 8528, izolacja XLPE i konstrukcja ze stali z taśmą opancerzoną (STA),ten kabel jest przeznaczony do szerokiego zakresu zastosowań podziemnych i wewnętrznych, gdzie wymagana jest ochrona mechaniczna, ale waga i koszt są kluczowymi elementami.Jest to idealny wybór dla dużych projektów infrastrukturalnych, sieci użyteczności publicznej i instalacji przemysłowych poszukujących optymalnej równowagi między wydajnością a ekonomicznością.

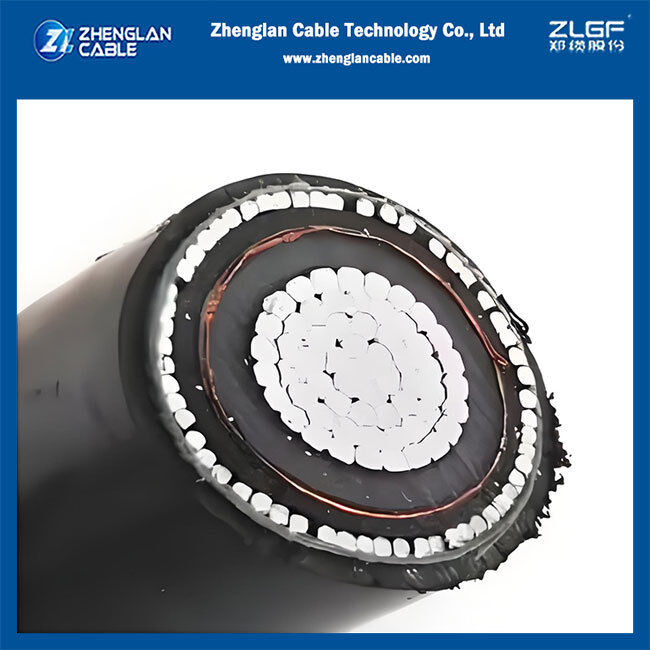

Konstrukcja produktu
Kierowca: Aluminiowe paski (klasa 2), ściśnięte w celu zapewnienia gładkiego i okrągłego profilu.
Ekran przewodnika: Ekstruowana warstwa półprzewodnikowa zapewniająca płynny interfejs elektryczny z izolacją.
Izolacja: XLPE (Cross-linked Polyethylene), zapewniający doskonałe właściwości elektryczne i termiczne.
Ekran izolacyjny: Ekstruowana warstwa półprzewodząca, często połączona z metalowym ekranem (np. taśma miedziana).
Ekran metalowy: ekran z miedzianą taśmą
Zbroja: Oszczelnia z taśmy stalowej (STA), zapewniająca solidną ochronę mechaniczną przed uderzeniem i kruszeniem.
Powierzchnia zewnętrzna: Trwała i odporna na promieniowanie UV powłoka z PVC lub PE, chroniąca kabel przed wilgocią, chemikaliami i stresem środowiskowym.
Typowe zastosowania
Sieci dystrybucji pierwotnej i wtórnej
Podziemne zasilanie kompleksów przemysłowych i osiedli mieszkalnych
Instalacja w kanałach kablowych i okopach
Aplikacje wewnętrzne, takie jak połączenia urządzeń przełącznikowych i transformatorów
Projekty infrastruktury o wysokim poziomie kosztów
Standardy produkcyjne i napięcie
Standardy: IEC 60502-2, BS 6622 lub zgodnie z wymaganiami klienta.
Napęd nominalny:6kV do 35 kV.
Liczba podstawowa: Jednobrodkowe lub trójrodkowe.
Specyfikacje techniczne
|
Parametry |
Szczegóły |
|
Zakres napięcia |
6-35 kV |
|
Kierowca |
Aluminium, klasa 2 Stranded |
|
Izolacja |
XLPE |
|
Rodzaj pancerza |
Wyroby z tworzyw sztucznych, z tworzyw sztucznych |
|
Powierzchnia zewnętrzna |
PVC / PE |
|
Max, konduktor tymczasowy. |
90°C (normalny), 250°C (skrót) |
|
Powierzchnia przekroju poprzecznego |
Do 630 mm2 lub zgodnie z wymaganiami |
Dostępne odmiany
Zbroja: Dostępne opcje STA (Steel Tape Armor) i SWA (Steel Wire Armor).
Materiał obudowy: PVC, PE lub HDPE.
Rdzeń: Dostępne wzornictwo jedno- lub trzyrodkowe.
|
Normalna powierzchnia przekroju poprzecznego ((mm2) |
Przełożenie przewodnika przyczepnego ((mm) |
Nom grubość izolacji (mm) |
Grubość taśmy miedzianej (mm) |
Powierzchnia ekranu z drutu miedzianego ((mm2) |
Ok. średnica izolacyjna ((mm) |
Nom grubość pancerza (mm) |
Gęstość obudowy Nom (mm) |
Średnia średnica całkowita (mm) |
Średnia waga (kg/km) |
|
|
|
|
|
|
|
|
|
|
|
CZ |
AL |
|
25 |
6.05 |
2.5 |
0.1 |
16 |
12.5 |
0.5 |
2.2 |
39 |
2800 |
2300 |
|
35 |
7.10 |
2.5 |
0.1 |
16 |
13.5 |
0.5 |
2.3 |
42 |
3200 |
2600 |
|
50 |
8.25 |
2.5 |
0.1 |
16 |
14.7 |
0.5 |
2.4 |
45 |
3800 |
2900 |
|
70 |
9.90 |
2.5 |
0.1 |
16 |
16.3 |
0.5 |
2.5 |
49 |
4700 |
3400 |
|
95 |
11.7 |
2.5 |
0.1 |
16 |
18.1 |
0.5 |
2.6 |
53 |
5800 |
4000 |
|
120 |
13.3 |
2.5 |
0.1 |
16 |
19.5 |
0.5 |
2.7 |
56 |
6800 |
4600 |
|
150 |
14.3 |
2.5 |
0.1 |
25 |
20.7 |
0.5 |
2.8 |
59 |
7900 |
5100 |
|
185 |
16.3 |
2.5 |
0.1 |
25 |
22.7 |
0.8 |
2.9 |
64 |
9400 |
5900 |
|
240 |
18.7 |
2.6 |
0.1 |
25 |
25.3 |
0.8 |
3.1 |
70 |
11700 |
7000 |
|
300 |
20.9 |
2.8 |
0.1 |
25 |
27.9 |
0.8 |
3.3 |
76 |
14100 |
8300 |
|
400 |
23.7 |
3.0 |
0.1 |
25 |
31.1 |
0.8 |
3.6 |
85 |
18300 |
10900 |
Zhenglan Cable Technology oferuje kable MV z certyfikatem IEC 60502-2 z konkurencyjnymi cenami bezpośrednimi z fabryki, szybkimi czasami realizacji i pełnymi raportami z testów typu.
