1.1 Wybór typu izolacji kabla powinien być zgodny z następującymi postanowieniami:
1 W warunkach napięcia roboczego, prądu roboczego i jego charakterystyk oraz warunków środowiskowych, charakterystyki izolacji kabla nie powinny być niższe od normalnej oczekiwanej żywotności.
2 Należy go wybrać na podstawie takich czynników, jak niezawodność operacyjna, łatwość wykonania i konserwacji oraz kompleksowa ekonomia maksymalnej dopuszczalnej temperatury pracy i kosztów.
3 Powinien spełniać wymagania miejsc zagrożonych pożarem i przyczyniać się do bezpieczeństwa.
4 Gdy jest jasne, że wymaga koordynacji z ochroną środowiska, należy wybrać przyjazne dla środowiska typy izolacji kabli.
1.2 Wybór typów izolacji dla powszechnie stosowanych kabli powinien być zgodny z następującymi postanowieniami:
1 Wybór typów izolacji dla kabli średniego i niskiego napięcia powinien być zgodny z postanowieniami artykułów 1.3 do 1.7 niniejszego Kodeksu. Kable niskiego napięcia powinny stosować izolacje wytłaczane z polichlorku winylu lub polietylenu sieciowanego, a kable średniego napięcia powinny stosować izolacje z polietylenu sieciowanego. Gdy jest jasne, że wymaga koordynacji z ochroną środowiska, nie należy stosować kabli z izolacją z polichlorku winylu.
2 Linie kablowe w systemach prądu przemiennego wysokiego napięcia powinny stosować izolacje z polietylenu sieciowanego. Na obszarach z większym doświadczeniem operacyjnym można stosować kable samonośne wypełnione olejem.
3 Dla kabli przesyłowych prądu stałego wysokiego napięcia można wybrać izolację z papieru impregnowanego niekapiącego i typy samonośne wypełnione olejem. W przypadku konieczności zwiększenia zdolności przesyłowej zaleca się wybór typu wykonanego z materiałów półsyntetycznych. Zwykłe kable z polietylenu sieciowanego nie powinny być stosowane w systemach przesyłu prądu stałego.
1.3 W przypadku mobilnego sprzętu elektrycznego i innych obwodów, które są często zginane lub mają wysokie wymagania dotyczące elastyczności, należy stosować kable z izolacją gumową i inne.
1.4 W miejscach narażonych na promieniowanie należy wybrać kable o wytrzymałości na promieniowanie, takie jak polietylen sieciowany lub izolacja EPDM, zgodnie z wymaganiami typu izolacji.
1.5 W miejscach o temperaturze powyżej 60°C należy wybrać kable żaroodporne, takie jak polichlorek winylu żaroodporny, polietylen sieciowany lub izolacja EPDM, zgodnie z wymaganiami dotyczącymi wysokiej temperatury, jej czasu trwania i typu izolacji; w środowiskach o wysokiej temperaturze powyżej 100°C należy wybrać kable izolowane mineralnie. Zwykłe kable z izolacją z polichlorku winylu nie powinny być stosowane w miejscach o wysokiej temperaturze.
1.6 W środowiskach o niskiej temperaturze poniżej -15°C należy wybrać kable z polietylenu sieciowanego, polietylenu, izolacji gumowej odpornej na zimno, zgodnie z warunkami niskiej temperatury i wymaganiami dotyczącymi typu izolacji. Kable z izolacją z polichlorku winylu nie powinny być stosowane w środowiskach o niskiej temperaturze.
1.7 W zatłoczonych obiektach użyteczności publicznej i miejscach o wymaganiach dotyczących niskiej toksyczności, trudnopalności i ochrony przeciwpożarowej można stosować kable z polietylenu sieciowanego lub gumy etylenowo-propylenowej i inne kable bezhalogenowe. W przypadku wymogu niskiej toksyczności w zakresie ochrony przeciwpożarowej, nie należy stosować kabli z polichlorku winylu.
1.8 Z wyjątkiem przypadków wymaganych przez artykuły 1.5 do 1.7 niniejszego Kodeksu, kable z izolacją z polichlorku winylu mogą być stosowane do obwodów poniżej 6kV.
1.9 Dla ważnych obwodów 6kV lub kabli z polietylenu sieciowanego powyżej 6kV, należy wybrać typ charakteryzujący się współwytłaczaniem wewnętrznych i zewnętrznych warstw półprzewodzących i izolacyjnych.

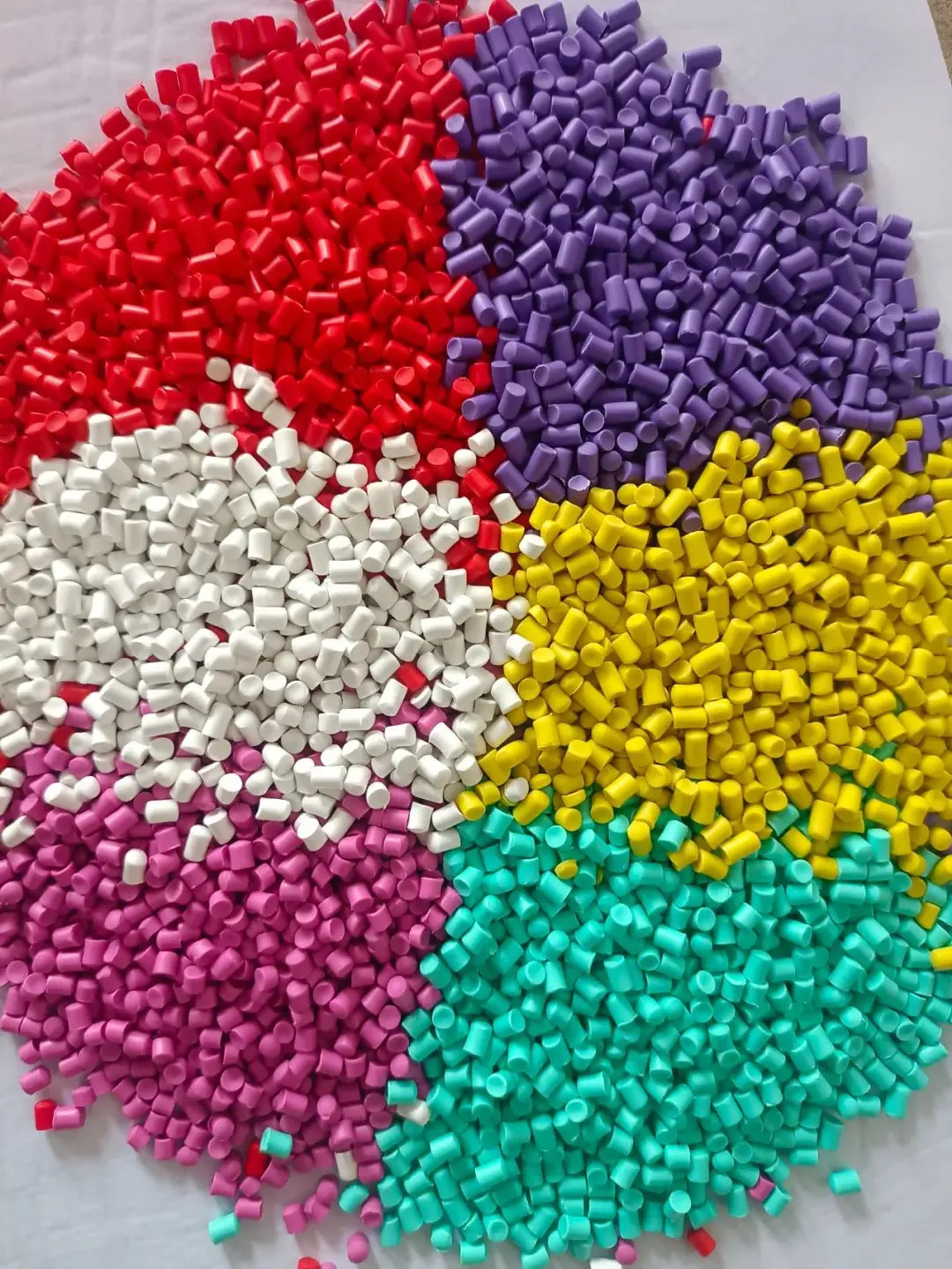

Różnica między materiałami polietylen, polichlorek winylu, polietylen sieciowany i guma etylenowo-propylenowa：
Różnica między czterema materiałami
1. Polietylen. Skrót angielski PE, jest to polimer etylenu, nietoksyczny. Łatwy do barwienia, dobra stabilność chemiczna, odporność na zimno, odporność na promieniowanie i dobra izolacja elektryczna.
2. Polichlorek winylu. Skrót angielski PVC, jest to polimer chlorku winylu. Ma dobrą stabilność chemiczną i jest odporny na kwasy, zasady i niektóre chemikalia. Jest odporny na wilgoć, starzenie i jest trudnopalny. Temperatura, w której może być używany, nie może przekraczać 60°C (polichlorek winylu wydziela toksyczny dym HCl podczas spalania), a w niskich temperaturach twardnieje. Polichlorek winylu dzieli się na tworzywa sztuczne miękkie i twarde.
3. Polietylen sieciowany. XLPE w języku angielskim to ważna technologia poprawy wydajności PE. PE modyfikowany przez sieciowanie może znacznie poprawić jego wydajność, nie tylko znacznie poprawiając właściwości mechaniczne, odporność na pękanie naprężeniowe środowiskowe, odporność na korozję chemiczną, odporność na pełzanie i właściwości elektryczne PE, ale także znacznie poprawiając poziom odporności na temperaturę, który może zwiększyć temperaturę odporności na ciepło PE z 70°C do powyżej 90°C, tym samym znacznie rozszerzając zakres zastosowań PE. Obecnie polietylen sieciowany (XLPE) jest szeroko stosowany w rurach, foliach, materiałach do produkcji drutów i kabli oraz produktach piankowych.
4. Guma etylenowo-propylenowa (EPR). Pełna nazwa to sieciowana guma etylenowo-propylenowa, która ma odporność na tlen, ozon i stabilność częściowego rozładowania; współczynnik strat dielektrycznych jest duży, dlatego jest stosowana tylko w liniach kabli energetycznych o napięciu poniżej 138kV. Ze względu na dobrą wodoodporność EPDM, kable EPDM nadają się do kabli podmorskich, a ponieważ EPDM ma dobrą miękkość, jest bardziej odpowiedni do układania w kopalniach i na statkach.
