Szczegóły produktu
Miejsce pochodzenia: Henan, Chiny
Nazwa handlowa: Zhenglan cable
Orzecznictwo: CCC,ISO 9001,CE...
Numer modelu: Kable pancerne
Warunki płatności i wysyłki
Minimalne zamówienie: Zbywalny
Cena: Zbywalny
Szczegóły pakowania: Bęben drewniany, bęben drewniany i stalowy, na życzenie klienta
Czas dostawy: 12-15 dni
Zasady płatności: T/t, l/c,
Tworzywo: |
CU/AL |
Izolacja: |
XLPE lub PCV |
Kolor osłony zewnętrznej: |
Czarny lub dostosowany |
Rdzeń: |
3 |
Charakteryzuje się: |
Opancerzony |
Kurtka: |
PCV |
Opancerzony: |
STA/SWA |
Tarcza: |
Taśma miedziana |
Tworzywo: |
CU/AL |
Izolacja: |
XLPE lub PCV |
Kolor osłony zewnętrznej: |
Czarny lub dostosowany |
Rdzeń: |
3 |
Charakteryzuje się: |
Opancerzony |
Kurtka: |
PCV |
Opancerzony: |
STA/SWA |
Tarcza: |
Taśma miedziana |

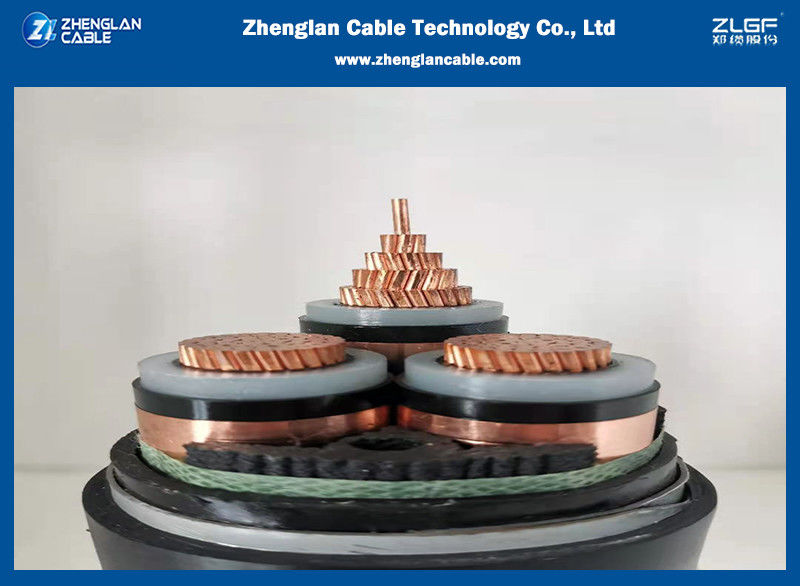

3*300 mkw. STA Pancerny kabel napędowy MV
1 Stosowanie:
Trzy przewody rdzeniowe są przeznaczone do dystrybucji energii elektrycznej o napięciu nominalnym Uo/U w zakresie od 3,6 KV do 18 KV/30 KV i częstotliwości 50 Hz.
Nadają się do montażu głównie w elektrownie, w pomieszczeniach i kanałach kablowych, na zewnątrz, pod ziemią i w wodzie, a także do montażu na taśmach kablowych dla przemysłu,centrali i elektrowni
2 Standardy:Standardy IEC60502-2
3 Budowa:
Przewodnik: miedź lub aluminium wygrzewane zgodnie z normą IEC 60228/BS 6360.
Warstwa wewnętrzna: Ekran półprzewodzący
Izolacja:XLPE (polyetylen połączony krzyżowo)
Warstwa zewnętrzna:Półprzewodzący ekran rdzenia
Ekran metalowy: ekran z taśmy miedzianej lub ekran z miedzianego drutu
Wewnętrzna osłona:Materiał pościelny z chlorku poliwinilu (PVC)
Zbroja: Pancerz z stalowego drutu
Obudowa zewnętrzna: Związek z chlorkiem poliwinilu (PVC) lub polietylenem o średniej gęstości (MDPE)
4 Dane techniczne
| NAMYCZNE WZPONIE UO/U | Włókno (m) | Włókno węglowodaniowe |
| 3.8/6.6KV | 7.2KV | 13.3KV |
| 6/10KV | 12KV | 21 kV |
| 8.7/15KV | 17.5KV | 30.45KV |
| 12/20KV | 24KV | 42 kV |
| 18/30KV | 36 kV | 63 kV |
| NOMINALNIEJNIEJNIEJ przekrój kabli | Minimalny przekrój ekranu z drutu miedzianego | Oporność prądu stałego w ekranie drutu miedzianego w temperaturze 20°C |
| mm2 | mm2 | Ω |
| do 120 | 16 | 1.06 |
| 150-300 | 25 | 0.72 |
| 400-630 | 35 | 0.51 |
| Temperatura pracy | do 90°C |
| Zakres temperatury | -5°C (pokrywka PVC lub LSZH ); -20°C (pokrywka PE) |
| Temperatura zwarcia | 250°C (trwałość zwarcia do 5 sekund) |
| Promień gięcia | 15 x przedawkowanie |
5 Arkusz danych
| Wymagania w zakresie bezpieczeństwa | ||||||||
| NAZWA. Obszar przekrojowy | Gęstość izolacji | GRAFICYJNA grubość taśmy miedzianej | Nazwa.Grubość łóżka | NAME. Średnica drutu pancernego | Nazwa.Gęstość płyty | Przybliżony średnica | Przybliżona waga | |
| CZ | AL | |||||||
| MM2 | MM | MM | MM | MM | MM | MM | KG/KM | |
| 50 | 8.0 | 0.1 | 1.8 | 3.15 | 3.4 | 79 | 10620 | 9680 |
| 70 | 8.0 | 0.1 | 1.8 | 3.15 | 3.5 | 82.5 | 11840 | 10440 |
| 95 | 8.0 | 0.1 | 1.9 | 3.15 | 3.6 | 86.4 | 13200 | 11350 |
| 120 | 8.0 | 0.1 | 2 | 3.15 | 3.7 | 89.9 | 14520 | 12190 |
| 150 | 8.0 | 0.1 | 2 | 3.15 | 3.8 | 93.6 | 16070 | 13280 |
| 185 | 8.0 | 0.1 | 2.1 | 3.15 | 3.9 | 97.3 | 17710 | 14090 |
| 240 | 8.0 | 0.1 | 2.2 | 3.15 | 4.1 | 103.2 | 20370 | 15460 |
| 300 | 8.0 | 0.1 | 2.3 | 3.15 | 4.3 | 108.2 | 22980 | 17210 |
| 400 | 8.0 | 0.1 | 2.4 | 3.15 | 4.5 | 116.8 | ||
