Szczegóły produktu
Miejsce pochodzenia: Prowincja Henan, CN
Nazwa handlowa: Zhenglan cable
Orzecznictwo: ISO 9001, ISO14001, ISO45001
Numer modelu: Kabel pancerny DSTA/ATA 1x185mm2 12/20kv Kabel zasilający Cu/XLPE/CTS/LSZH IEC60502-2
Warunki płatności i wysyłki
Minimalne zamówienie: 1000 metrów
Cena: Zbywalny
Szczegóły pakowania: Bęben drewniany lub na życzenie
Czas dostawy: zależy od rzeczywistej ilości
Zasady płatności: T/T, L/C, Western Union
Możliwość Supply: 60000m/dzień
Tworzywo: |
miedź zagęszczona klasa 2 |
Izolacja: |
XLPE |
Kolor osłony zewnętrznej: |
Czarny |
Kształt przewodnika: |
Okólnik |
Charakteryzuje się: |
Opancerzony |
Kurtka: |
LSZH |
Opancerzony: |
ATA |
Tarcza: |
Taśma miedziana |
Tworzywo: |
miedź zagęszczona klasa 2 |
Izolacja: |
XLPE |
Kolor osłony zewnętrznej: |
Czarny |
Kształt przewodnika: |
Okólnik |
Charakteryzuje się: |
Opancerzony |
Kurtka: |
LSZH |
Opancerzony: |
ATA |
Tarcza: |
Taśma miedziana |
Pancerne kable DSTA/ATA 1x185mm2 12/20kV Cu/XLPE/CTS/LSZH IEC60502-2
1 Zastosowanie:
Głównie stosowane w stacjach zasilania, układaniu wewnątrz i na zewnątrz, w rurociągach, tunelach, kopalniach, szybach, bezpośrednim zakopywaniu w ziemi i innych miejscach, mogą wytrzymać znaczne ciśnienie i zewnętrzne siły mechaniczne, naprężenia osiowe.
2 Normy:Norma IEC60502-2
3 Konstrukcja:
Przewodnik: Zwykła miedź lub aluminium wyżarzane zgodne z IEC 60228/BS 6360.
Warstwa wewnętrzna: Półprzewodnikowa osłona przewodnika
Izolacja: XLPE (Polietylen sieciowany)
Warstwa zewnętrzna: Półprzewodnikowa osłona rdzenia
Ekran metalowy: ekran z taśmy miedzianej lub ekran z drutu miedzianego
Płaszcz wewnętrzny: Materiał podkładowy z polichlorku winylu (PVC)
Pancerz: Pancerz z drutu stalowego, taśma aluminiowa, pancerz z taśmy stalowej niemagnetycznej
Płaszcz zewnętrzny: Związek polichlorku winylu (PVC) lub polietylen o średniej gęstości (MDPE) lub LSZH
4 Dane techniczne
| NAPIĘCIE ZNAMIONOWE UO/U | NAPIĘCIE PRACY (UM) | NAPIĘCIE TESTOWE (RMS) |
| 3.8/6.6kV | 7.2kV | 13.3kV |
| 6/10kV | 12kV | 21kV |
| 8.7/15kV | 17.5kV | 30.45kV |
| 12/20kV | 24kV | 42kV |
| 18/30kV | 36kV | 63kV |
| NOMINALNY PRZEKRÓJ KABLI | MINIMALNY PRZEKRÓJ EKRANU Z DRUTU MIEDZIANEGO | ODPORNOŚĆ PRĄDU STAŁEGO EKRANU Z DRUTU MIEDZIANEGO W TEMPERATURZE 20°C |
| mm2 | mm2 | Ω |
| do 120 | 16 | 1.06 |
| 150-300 | 25 | 0.72 |
| 400-630 | 35 | 0.51 |
| Temperatura pracy | do 90°C |
| Zakres temperatur | -5°C (płaszcz PVC lub LSZH); -20°C (płaszcz PE) |
| Temperatura zwarcia | 250°C (czas trwania zwarcia do 5 sekund) |
| Promień gięcia | 15 x OD |
5Pancerne kable DSTA/ATA 1x185mm2 12/20kV Cu/XLPE/CTS/LSZH IEC60502-2 Karta katalogowa
| Nominalny przekrój | Przybliżona średnica zewnętrzna przewodu | Grubość izolacji (nom.) | Grubość wytłaczanej osłony wewnętrznej | Grubość taśmy aluminiowej (nom.) | Grubość płaszcza zewnętrznego PVC (nom.) | Przybliżona | Przybliżona waga kabla | |||
| Średnica całkowita | Przewód miedziany | |||||||||
| DANE** | DANE** | UnA*r** | DAT**A | UnA*r** | DA ** TA | UnA*r** | DA ** TA | |||
| mm2 | mm | mm | mm | mm | mm | mm | mm | mm | kg/km | kg/km |
| 70 | 9.8 | 4.5 | 1.2 | 0.5 | 1.7 | 1.9 | 26 | 30 | 1,190 | 1,410 |
| 95 | 11.4 | 4.5 | 1.2 | 0.5 | 1.8 | 1.9 | 28 | 31 | 1,490 | 1,720 |
| 120 | 12.8 | 4.5 | 1.2 | 0.5 | 1.9 | 2 | 30 | 33 | 1,790 | 2,020 |
| 150 | 14.2 | 4.5 | 1.2 | 0.5 | 1.9 | 2 | 32 | 35 | 2,080 | 2,330 |
| 185 | 15.8 | 4.5 | 1.2 | 0.5 | 2 | 2.1 | 33 | 36 | 2,490 | 2,740 |
| 240 | 18.1 | 4.5 | 1.2 | 0.5 | 2 | 2.2 | 36 | 41 | 3,130 | 3,590 |
| 300 | 20.4 | 4.5 | 1.2 | 0.5 | 2.1 | 2.3 | 39 | 43 | 3,790 | 4,270 |
| 400 | 23.2 | 4.5 | 1.3 | 0.5 | 2.2 | 2.4 | 43 | 46 | 4,670 | 5,210 |

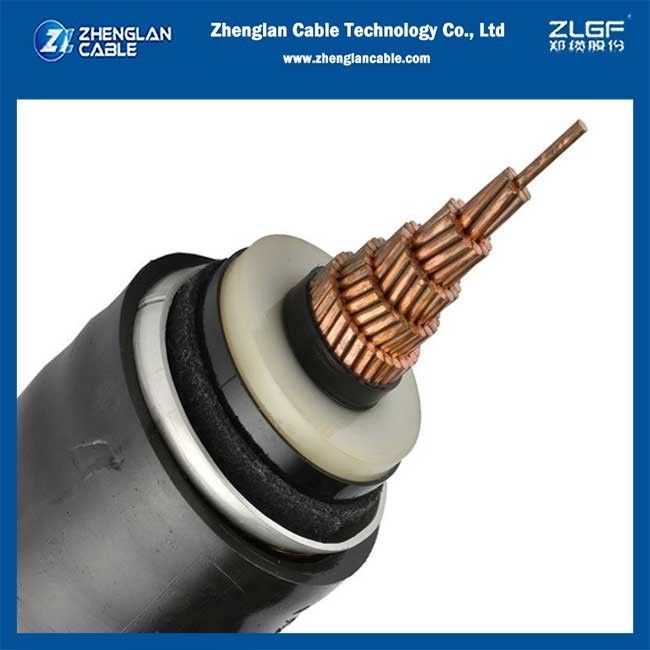

Pancerne kable DSTA/ATA 1x185mm2 12/20kV Cu/XLPE/CTS/LSZH IEC60502-2 obrazy
Jesteśmy, Zhenglan Cable Technology Co., Ltd, producentem kabli i przewodów z ponad 20-letnim doświadczeniem.
Nasza fabryka zajmująca około 60000 m kw. znajduje się w hrabstwie Wuzhi, mieście Jiaozuo, prowincji Henan, w środkowych Chinach.
Centrum sprzedaży zagranicznej znajduje się w mieście Zhengzhou, Henan, około 10 minut spacerem od dworca kolejowego Zhengdong, 45 minut jazdy od międzynarodowego lotniska Xinzheng.
Nasze główne produkty to
przewody gołe do napowietrznych linii przesyłowych (ACSR, AAC, AAAC itp.)
izolowane przewody do napowietrznych linii przesyłowych 1-35kV
kable zasilające NN (niskiego napięcia) 0.6/1kV, 1.8/3kV z izolacją PVC/XLPE/PE, pancerne lub niepancerne do dystrybucji energii
kable zasilające SN (średniego napięcia) 3.6/6kV, 6/10kV, 8.7/10kV, 8.7/15kV, 12/20kV, 21/35kV, 26/35kV z izolacją XLPE, pancerne lub niepancerne do dystrybucji energii;
kable sterownicze 300/300V, 300/500V, 450/750V, przewody domowe
