Szczegóły produktu
Miejsce pochodzenia: Henan, Chiny
Nazwa handlowa: Zhenglan cable
Orzecznictwo: 3C，ISO 9001:2015，ISO 14001:2005
Numer modelu: YJV22-0,6/1kv-4x95+1x50
Warunki płatności i wysyłki
Minimalne zamówienie: 1000 metrów
Cena: Zbywalny
Szczegóły pakowania: Bęben drewniany, bęben drewniany i stalowy na życzenie klienta
Czas dostawy: 20 dni
Zasady płatności: Akredytywa, T/T,
Możliwość Supply: 20 km/miesiąc
Tworzywo: |
99,99% miedzi beztlenowej |
Kurtka: |
PCV |
Napięcie znamionowe: |
0,6/1KV |
Miejsce dostawy: |
Port Qingdao, port w Szanghaju lub na życzenie klienta |
Szczegóły pakowania: |
bęben drewniany, bęben drewniany i stalowy |
Dyrygent: |
Miedź |
Izolacja: |
XLPE |
Tworzywo: |
99,99% miedzi beztlenowej |
Kurtka: |
PCV |
Napięcie znamionowe: |
0,6/1KV |
Miejsce dostawy: |
Port Qingdao, port w Szanghaju lub na życzenie klienta |
Szczegóły pakowania: |
bęben drewniany, bęben drewniany i stalowy |
Dyrygent: |
Miedź |
Izolacja: |
XLPE |

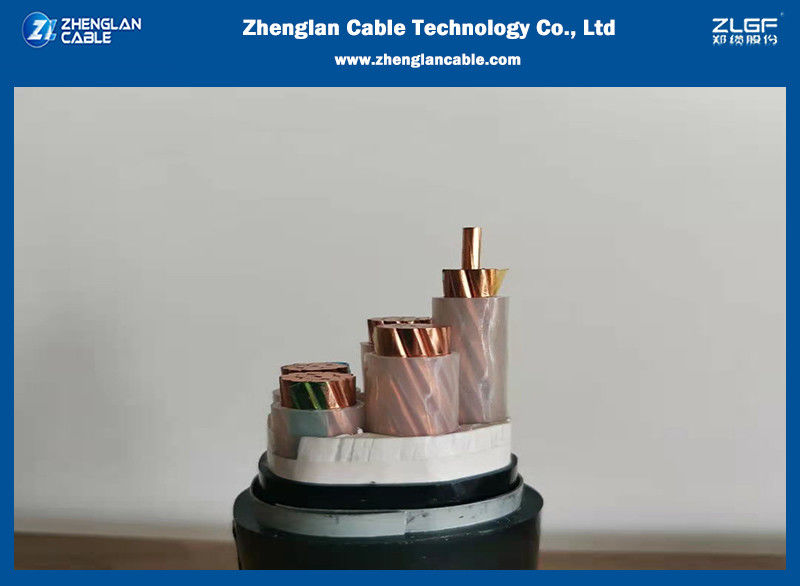

0.6/1kV Kabel zasilający z przewodnikiem miedzianym (Al), izolacją XLPE, opancerzony taśmą stalową, powlekany PVC (N2XBY/NA2XBY)
Zastosowanie kabla zasilającego powlekanego PVC
Układanie w pomieszczeniach, tunelach, kanałach kablowych i rurach, można również zakopywać w luźnej glebie. Układany pod ziemią kabel może przenosić pewne siły mechaniczne, ale nie może przenosić dużych sił ciągnących. Używany do elektrowni, przemysłu, rozdzielnic i sieci zasilania miejskiego.
Normy dla kabli zasilających powlekanych PVC
Podstawowa konstrukcja zgodna z IEC 60502-1, IEC 60228
Chiny: GB/T 12706.2-2008
Inne normy, takie jak BS7870, DIN i ICEA na życzenie
Konstrukcja kabla:
| Przewodnik | Przewodniki powinny być klasy 1 lub 2 z gołej lub pokrytej metalem miedzi wyżarzonej lub z gołego aluminium, lub klasy 5 z gołej lub pokrytej metalem miedzi zgodnie z IEC 60228. |
| Kształt przewodnika | Okrugły skręcany lub zagęszczony okrągły skręcany |
| Kształt wyglądu | Okrugły |
| Izolacja | Materiał i grubość izolacji XLPE powinny być zgodne z IEC 60502-1, przystosowane do ciągłej pracy w temperaturze 90°C. |
Kod kolorów | 3 żyły: czerwony, żółty, niebieski |
| Montaż/powłoka wewnętrzna | Powłoki wewnętrzne mogą być wytłaczane lub owijane. W przypadku kabli z okrągłymi żyłami, powłoka wewnętrzna owijana jest dopuszczalna tylko wtedy, gdy przestrzenie między żyłami są zasadniczo wypełnione. Przed nałożeniem wytłaczanej powłoki wewnętrznej dopuszczalne jest zastosowanie odpowiedniego wiązania. |
| Pancerz | Taśmy aluminiowe/ocynkowane stalowe/stalowe nawinięte spiralnie na powłokę wewnętrzną zgodnie z IEC 60502-1, lub podwójne taśmy aluminiowe/stalowe i druty miedziane/cynowane mogą być również wyprodukowane na życzenie. |
| Płaszcz zewnętrzny | Wytłaczany PVC typu ST1/ST2 zgodnie z IEC 60502-1, może być dostarczany ze specjalnym płaszczem zewnętrznym z PVC o zmniejszonej palności, zgodnym z wymaganiami testu palności IEC 60332-3-22, IEC 60332-3-23 i IEC 60332-3-24. Materiał bezhalogenowy zgodny z IEC60754-1/2 i IEC 60684-2. |
Charakterystyka kabla zasilającego powlekanego PVC:
Kabel zasilający izolowany XLPE charakteryzuje się wytrzymałością mechaniczną, odpornością na starzenie, naprężenia środowiskowe i chemiczne, dostępny do pracy w warunkach wysokiej temperatury przez długi czas.
Właściwości elektryczne kabla zasilającego powlekanego PVC:
| Napięcie znamionowe Uo/U (Um) | 600/1000V, BS5467 |
| Temperatura instalacji | Minimum: 0°C, Maksimum: 60°C |
| Typ instalacji | Zewnętrzna, bezpośrednio zakopywana |
| Temperatura pracy | Maksimum: 90°C. |
| Maksymalna temperatura przewodnika przy zwarciu: | 250°C. |
| Min. promień gięcia | 12 x średnica zewnętrzna kabla dla kabli wielożyłowych opancerzonych |
Szczegóły pakowania:
1. dostępne są standardowe bębny morskie (drewniane, drewniano-stalowe, stalowe);
2. rozmiar bębna może być dostosowany lub spełniać maksymalny rozmiar ładunku kontenera;
3. średnica zewnętrzna bębna może wynosić od 1 metra do 2,5 metra;
4. zgodnie z wymaganiami klienta, o określonej długości pakowane w rolki owinięte taśmą foliową lub taśmą nylonową.
IEC 60502-1
| Nominalny przekrój poprzeczny przewodnika | Nominalna średnica przewodnika | Nominalna grubość izolacji | Nominalna grubość taśmy miedzianej ekranującej | Nominalna grubość powłoki wewnętrznej | Nominalna grubość opancerzenia taśmą stalową | Nominalna grubość płaszcza PVC | Przybliżona średnica zewnętrzna | Przybliżona waga | |
| Przewodnik Al | Przewodnik Cu | ||||||||
| Nr. X mm2 | mm | mm | mm | mm | mm | mm | mm | kg/m | kg/m |
| 3 X 25 | 6.0 | 3.4 | 0.1 | 1.3 | 0.5 | 2.0 | 43.4 | 2.16 | 2.61 |
| 3 X 35 | 6.9 | 3.4 | 0.1 | 1.3 | 0.5 | 2.0 | 45.4 | 2.36 | 2.99 |
| 3 X50 | 8.2 | 3.4 | 0.1 | 1.4 | 0.5 | 2.2 | 48.8 | 2.69 | 3.54 |
| 3 X 70 | 9.7 | 3.4 | 0.1 | 1.5 | 0.5 | 2.3 | 52.4 | 3.10 | 4.33 |
| 3 X 95 | 11.3 | 3.4 | 0.1 | 1.5 | 0.5 | 2.4 | 56.1 | 3.56 | 5.26 |
| 3 X 120 | 12.8 | 3.4 | 0.1 | 1.5 | 0.5 | 2.5 | 59.5 | 4.04 | 6.19 |
| 3 X 150 | 14.2 | 3.4 | 0.1 | 1.5 | 0.5 | 2.6 | 62.7 | 4.49 | 7.19 |
| 3 X 185 | 15.9 | 3.4 | 0.1 | 1.6 | 0.5 | 2.6 | 66.6 | 5.12 | 8.49 |
| 3 X 240 | 18.3 | 3.4 | 0.1 | 1.7 | 0.5 | 2.8 | 72.4 | 5.99 | 10.42 |
| 3 X 300 | 20.4 | 3.4 | 0.1 | 1.8 | 0.5 | 3.0 | 77.5 | 6.86 | 12.42 |
| 3 X 400 | 23.2 | 3.4 | 0.1 | 1.9 | 0.8 | 3.2 | 85.4 | 8.97 | 16.05 |
