Szczegóły produktu
Miejsce pochodzenia: Prowincja Henan, Chiny
Nazwa handlowa: Zhenglan cable
Orzecznictwo: CCC, ISO 9001, ISO14001, ISO45001
Numer modelu: Niemagnetyczny kabel miedziany opancerzony STA/ATA Kabel zasilający z izolacją PE w izolacji 1x70mm2
Warunki płatności i wysyłki
Minimalne zamówienie: 1000 metrów
Cena: Zbywalny
Szczegóły pakowania: Bęben drewniany, bęben drewniany i stalowy na życzenie klienta
Czas dostawy: Zależy od ilości
Zasady płatności: T/T, L/C, Western Union
Możliwość Supply: 50000 m / dzień
Tworzywo: |
zagęszczona miedź |
Izolacja: |
XLPE |
Kolor osłony zewnętrznej: |
Czarny lub dostosowany |
Kształt przewodnika: |
Okólnik |
Charakteryzuje się: |
Opancerzony |
Kurtka: |
PCV |
Opancerzony: |
STA |
Tarcza: |
Taśma miedziana |
Tworzywo: |
zagęszczona miedź |
Izolacja: |
XLPE |
Kolor osłony zewnętrznej: |
Czarny lub dostosowany |
Kształt przewodnika: |
Okólnik |
Charakteryzuje się: |
Opancerzony |
Kurtka: |
PCV |
Opancerzony: |
STA |
Tarcza: |
Taśma miedziana |
Niemagnetyczny kabel miedziany STA/ATA 1x70mm2 xlpe izolowany PE kabel zasilający 8,7/15kv kabel podziemny
1 Stosowanie:
Trzy przewody rdzeniowe są przeznaczone do dystrybucji energii elektrycznej o napięciu nominalnym Uo/U w zakresie od 3,6 KV do 18 KV/30 KV i częstotliwości 50 Hz.
Nadają się do montażu głównie w elektrownie, w pomieszczeniach i kanałach kablowych, na zewnątrz, pod ziemią i w wodzie, a także do montażu na taśmach kablowych dla przemysłu,centrali i elektrowni
2 Standardy:Standardy IEC60502-2
3 Budowa:
Przewodnik: miedź lub aluminium wygrzewane zgodnie z normą IEC 60228/BS 6360.
Warstwa wewnętrzna: Ekran półprzewodzący
Izolacja:XLPE (polyetylen połączony krzyżowo)
Warstwa zewnętrzna:Półprzewodzący ekran rdzenia
Ekran metalowy: ekran z taśmy miedzianej lub ekran z miedzianego drutu
Wewnętrzna osłona:Polyvinyl chloride (PVC) materiał do pościel
Pancerz: pancerz ze stali
Powierzchnia zewnętrzna: polichlorek winylu (PVC) lub polietylen o średniej gęstości (MDPE)
4 Dane techniczne
| NAMYCZNE WZPONIE UO/U | Włókno (m) | Włókno węglowodaniowe |
| 3.8/6.6KV | 7.2KV | 13.3KV |
| 6/10KV | 12KV | 21 kV |
| 8.7/15KV | 17.5KV | 30.45KV |
| 12/20KV | 24KV | 42 kV |
| 18/30KV | 36 kV | 63 kV |
| NOMINALNIEJNIEJNIEJ przekrój kabli | Minimalny przekrój ekranu z drutu miedzianego | Oporność prądu stałego w ekranie drutu miedzianego w temperaturze 20°C |
| mm2 | mm2 | Ω |
| do 120 | 16 | 1.06 |
| 150-300 | 25 | 0.72 |
| 400-630 | 35 | 0.51 |
| Temperatura pracy | do 90°C |
| Zakres temperatury | -5°C (pokrywka PVC lub LSZH ); -20°C (pokrywka PE) |
| Temperatura zwarcia | 250°C (trwałość zwarcia do 5 sekund) |
| Promień gięcia | 15 x przedawkowanie |
5Niemagnetyczny kabel miedziany STA/ATA 1x70mm2 xlpe izolowany PE kabel zasilający 8,7/15kv kabel podziemnyArkusz danych
| Nazwa powierzchni przekroju poprzecznego | Przybliżona średnica zewnętrzna przewodnika | Gęstość izolacji (nom.) | Gęstość ekstruowanej powłoki wewnętrznej | Grubość taśmy aluminiowej | Gęstość zewnętrznej powłoki PVC (nom.) | Przybliż. | Przybliżona waga kabla | |||
| Średnica całkowita | Przewodnik miedziany | |||||||||
| DATA** | DATA** | Nie ma żadnego powodu. | DATA | Nie ma żadnego powodu. | DA ** TA | Nie ma żadnego powodu. | DA ** TA | |||
| mm2 | mm | mm | mm | mm | mm | mm | mm | mm | Kg/km | Kg/km |
| 25 | 5.9 | 4.5 | 1.2 | 0.5 | 1.6 | 1.8 | 22 | 26 | 70 | 870 |
| 35 | 6.9 | 4.5 | 1.2 | 0.5 | 1.7 | 1.8 | 24 | 27 | 800 | 990 |
| 50 | 8.1 | 4.5 | 1.2 | 0.5 | 1.7 | 1.8 | 25 | 28 | 950 | 1,150 |
| 70 | 9.8 | 4.5 | 1.2 | 0.5 | 1.7 | 1.9 | 26 | 30 | 1,190 | 1,410 |
| 95 | 11.4 | 4.5 | 1.2 | 0.5 | 1.8 | 1.9 | 28 | 31 | 1,490 | 1,720 |
| 120 | 12.8 | 4.5 | 1.2 | 0.5 | 1.9 | 2 | 30 | 33 | 1,790 | 2,020 |
| 150 | 14.2 | 4.5 | 1.2 | 0.5 | 1.9 | 2 | 32 | 35 | 2,080 | 2,330 |
| 185 | 15.8 | 4.5 | 1.2 | 0.5 | 2 | 2.1 | 33 | 36 | 2,490 | 2,740 |
| 240 | 18.1 | 4.5 | 1.2 | 0.5 | 2 | 2.2 | 36 | 41 | 3,130 | 3,590 |
| 300 | 20.4 | 4.5 | 1.2 | 0.5 | 2.1 | 2.3 | 39 | 43 | 3,790 | 4,270 |
| 400 | 23.2 | 4.5 | 1.3 | 0.5 | 2.2 | 2.4 | 43 | 46 | 4,670 | 5,210 |
| 500 | 26.3 | 4.5 | 1.3 | 0.5 | 2.3 | 2.5 | 45 | 50 | 5,800 | 6,380 |

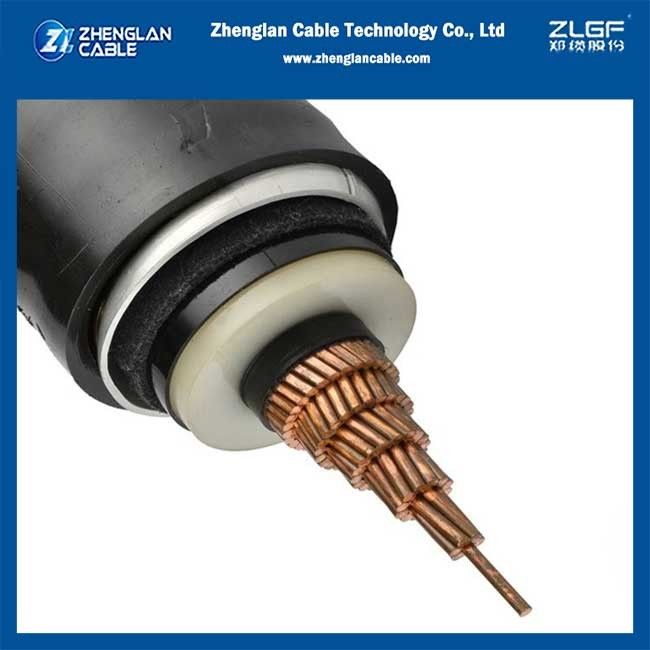

Niemagnetyczny STA/ATA opancerzony miedziany kabel 1x70mm2 xlpe izolowany PE pokryty kablem zasilającym 8.7/15kv podłożowy kabel obrazy
My, Zhenglan Cable Technology Co., Ltd, jesteśmy producentem kabli i drutów z ponad 20-letnim doświadczeniem.
Nasza fabryka zajmująca około 60000 mkw. znajduje się w hrabstwie Wuzhi, mieście Jiaozuo, prowincji Henan, w środku Chin.
Centrum sprzedaży zagranicznej znajduje się w mieście Zhengzhou, Henan, około 10 minut spacerem do stacji kolejowej Zhengdong, 45 minut jazdy do Międzynarodowego Lotniska Xinzheng.
Nasze główne produkty to:
linia przesyłowa powietrzna wykorzystuje goły przewodnik ((ACSR, AAC, AAAC itp.)
1-35kv użytkowanie przewodnika izolowanego w linii przesyłowej powietrznej
wykorzystanie kabli zasilania o napędzie 0,6/1kv, 1,8/3kv PVC/XLPE/PE izolowane LV ((niskiego napięcia) opancerzone lub nieopancerzone
zużycie zasilania w zakresie dystrybucji 3,6/6kv, 6/10kv8.7/10kv, 8.7/15kv, 12/20kv, 21/35kv, 26/35kv XLPE izolowane MV ((średnio napięcia) kable zasilania, opancerzone lub nieopancerzone;
Kable kotrolowe 300/300V, 300/500V, 450/750V, przewody domowe
