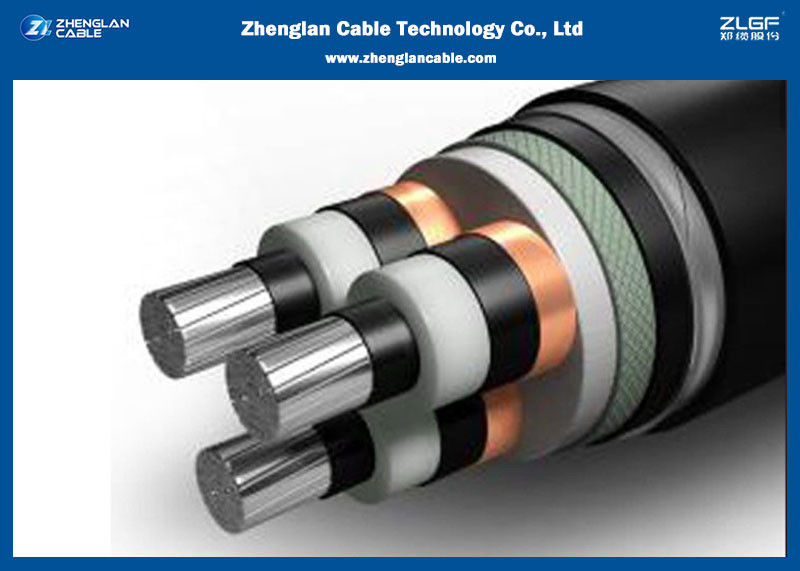

Kable podziemne z izolacją XLPE, opancerzone kable zasilające NN/SN SWA/STA

Podziemny kabel z izolacją XLPE, opancerzony kabel zasilający NN/SN SWA/STA, opancerzony kabel miedziany

Zastosowanie:
Kable te są stosowane do zasilania energią elektryczną w instalacjach niskiego napięcia. Nadają się do instalacji wewnątrz i na zewnątrz budynków, w kanałach kablowych, pod ziemią, w stacjach elektroenergetycznych i rozdzielczych, lokalnych rozdzielniach energii, zakładach przemysłowych, gdzie nie ma ryzyka uszkodzeń mechanicznych.


Konstrukcja:
Przewody:Przewód miedziany lub aluminiowy, okrągły skręcany lub kształtowy, klasa 2 wg IEC 60228, BS EN 60228. Dla mniejszych przekrojów, na życzenie może być dostarczony przewód jednodrutowy okrągły, klasa 1 wg IEC 60228, BS EN 60228.
Izolacja:Materiał i grubość izolacji XLPE powinny być zgodne z IEC 60502 lub BS 5467, przystosowane do pracy ciągłej w temperaturze 90°C.

Kod kolorów:


Złożenie /Wewnętrzna Powłoka: Dwie, trzy lub cztery izolowane żyły są skręcone razem z wypełniaczami niehigroskopijnymi, a złożenie jest pokryte wytłoczoną warstwą PVC. W przypadku kabli nieopancerzonych warstwa ta może być pominięta.

Pancerz: Druty aluminiowe/stalowe ocynkowane nałożone spiralnie na powłokę zgodnie z IEC 60502 lub BS 5467, BS 6346. Kable jednożyłowe powinny mieć pancerz z drutu aluminiowego. Taśmy aluminiowe/stalowe nałożone spiralnie na powłokę kabli wielożyłowych zgodnie z IEC 60502.

Zewnętrzna Powłoka: Zewnętrzna powłoka powinna być wykonana z wytłaczanego PVC typu ST2 wg IEC 60502-1 lub typu 9 wg BS 6346/5467.
Dostępne są specjalne rodzaje materiałów powłokowych PVC, takie jak PVC trudnopalne, PVC odporne na termity, PVC odporne na gryzonie, PVC odporne na promieniowanie słoneczne, PVC odporne na olej, na specjalne zamówienie. Dostępne są również specjalne materiały powłokowe, takie jak LLDPE, MDPE, HDPE, LSF, CPE, na życzenie.
