Szczegóły produktu
Miejsce pochodzenia: Henan, Chiny
Nazwa handlowa: Zhenglan cable
Orzecznictwo: CCC,ISO 9001,CE...
Numer modelu: Opancerzony kabel zasilający
Warunki płatności i wysyłki
Minimalne zamówienie: Zbywalny
Cena: Zbywalny
Szczegóły pakowania: Bęben drewniany, bęben drewniany i stalowy, na życzenie klienta
Czas dostawy: 12-15 dni
Zasady płatności: T/t, l/c,
Nazwa: |
Opancerzony kabel zasilający |
Tworzywo: |
CU/AL |
Aplikacja: |
Elektrownia |
Izolacja: |
XLPE lub PCV |
Kolor osłony zewnętrznej: |
Czarny lub dostosowany |
Rdzeń: |
4 |
Charakteryzuje się: |
Opancerzony |
Kurtka: |
PCV |
Opancerzony: |
STA/SWA |
Tarcza: |
Taśma miedziana |
Nazwa: |
Opancerzony kabel zasilający |
Tworzywo: |
CU/AL |
Aplikacja: |
Elektrownia |
Izolacja: |
XLPE lub PCV |
Kolor osłony zewnętrznej: |
Czarny lub dostosowany |
Rdzeń: |
4 |
Charakteryzuje się: |
Opancerzony |
Kurtka: |
PCV |
Opancerzony: |
STA/SWA |
Tarcza: |
Taśma miedziana |
4-żyłowy podziemny kabel elektryczny opancerzony kabel zasilający 25mm 35mm 50mm 70mm 95mm 120mm 185mm 240mm 300mm kabel zasilający
Zastosowanie Opancerzonego kabla zasilającego:
Te opancerzone kable zasilające są używane do dostarczania energii elektrycznej w systemach niskiego napięcia. Nadają się do instalacji wewnątrz i na zewnątrz, w kanałach kablowych, pod ziemią, w stacjach energetycznych i rozdzielczych, lokalnych sieciach dystrybucji energii, zakładach przemysłowych, gdzie nie ma ryzyka uszkodzeń mechanicznych.
Parametry opancerzonego kabla zasilającego
|
Nominalna Powierzchnia |
Przybliżona Przewodnik Średnica |
Nominalna Izolacja grubość |
Nominalna powłoka grubość |
Nominalna Stalowa linka średnica. |
Nominalna powłoka grubość |
Przybliżona. Całkowita Średnica |
Przybliżona. Waga |
| mm² | mm | mm | mm | mm | mm | mm | Kg/km |
| 4x1.5 | 1.6 | 0.7 | 1 | 0.9 | 1.8 | 15 | 415 |
| 4x2.5 | 2 | 0.7 | 1 | 0.9 | 1.8 | 17.5 | 490 |
| 4x4 | 2.6 | 0.7 | 1 | 0.9 | 1.8 | 19 | 600 |
| 4x6 | 3.1 | 0.7 | 1 | 0.9 | 1.8 | 20 | 730 |
| 4x10 | 4 | 0.7 | 1 | 1.25 | 1.8 | 23 | 970 |
| 4x16 | 5 | 0.7 | 1 | 1.6 | 1.8 | 26 | 1520 |
| 4x25 | 6.3 | 0.9 | 1 | 1.6 | 1.8 | 29 | 2010 |
| 4x35 | 7.4 | 0.9 | 1 | 1.6 | 1.9 | 31 | 2560 |
| 4x50 | 8.8 | 1 | 1 | 1.6 | 2.1 | 36 | 3350 |
| 4x70 | 10.6 | 1.1 | 1.2 | 2 | 2.2 | 40 | 4680 |
| 4x95 | 12.4 | 1.1 | 1.2 | 2 | 2.4 | 44 | 5710 |
| 4x120 | 14 | 1.2 | 1.4 | 2.5 | 2.5 | 50 | 7500 |
| 4x150 | 15.5 | 1.4 | 1.4 | 2.5 | 2.6 | 55 | 9010 |
| 4x185 | 17.4 | 1.6 | 1.4 | 2.5 | 2.8 | 61 | 10820 |
| 4x240 | 20.3 | 1.7 | 1.6 | 2.5 | 3.1 | 69 | 13630 |
| 4x300 | 22.7 | 1.8 | 1.6 | 2.5 | 3.2 | 75 | 16820 |
| 4x400 | 25.4 | 2 | 1.8 | 3.15 | 3.4 | 83 | 22230 |
Konstrukcja opancerzonego kabla zasilającego :
Przewodniki:Przewodnik miedziany lub aluminiowy, okrągły skręcany lub kształtowany, klasa 2 wg IEC 60228, BS EN 60228. Dla mniejszych przekrojów, na życzenie może być dostarczony lity okrągły przewodnik, klasa 1 wg IEC 60228, BS EN 60228.
Izolacja:Materiał i grubość XLPE powinny być zgodne z IEC 60502 lub BS 5467, przystosowane do ciągłej pracy w temperaturze 90°C.
Kod kolorów:
| Kod kolorów (1) : | |
| 1 żyła | Czerwony lub czarny |
| 2 żyły | Czerwony, czarny |
| 3 żyły | Czerwony, żółty, niebieski |
| 4 żyły | Czerwony, żółty, niebieski, czarny |
| 5 żył | Czerwony, żółty, niebieski, czarny, zielony |
Montaż /wewnętrzna powłoka: Dwie, trzy lub cztery izolowane żyły są ułożone razem z niewsiąkliwymi wypełniaczami, a zespół jest powlekany wytłoczoną warstwą PVC. W przypadku kabli nieopancerzonych warstwa ta może być pominięta.
Pancerz: Linki aluminiowe/ocynkowane stalowe nałożone spiralnie na powłokę zgodnie z IEC 60502 lub BS 5467, BS 6346. Kable jednożyłowe powinny mieć pancerz z linki aluminiowej. Taśmy aluminiowe/stalowe nałożone spiralnie na powłokę kabli wielożyłowych zgodnie z IEC 60502.
Zewnętrzna powłoka: Zewnętrzna powłoka powinna być wykonana z wytłaczanego PVC typu ST2 wg IEC 60502-1 lub typu 9 wg BS 6346/5467.
Specjalne rodzaje materiałów powłokowych PVC, takie jak PVC trudnopalne, PVC antytermiczne, PVC antygryzoniowe, PVC odporne na promieniowanie słoneczne, PVC odporne na olej są dostępne na specjalne życzenie. Dostępne są również specjalne materiały powłokowe, takie jak LLDPE, MDPE, HDPE, LSF, CPE, na życzenie.

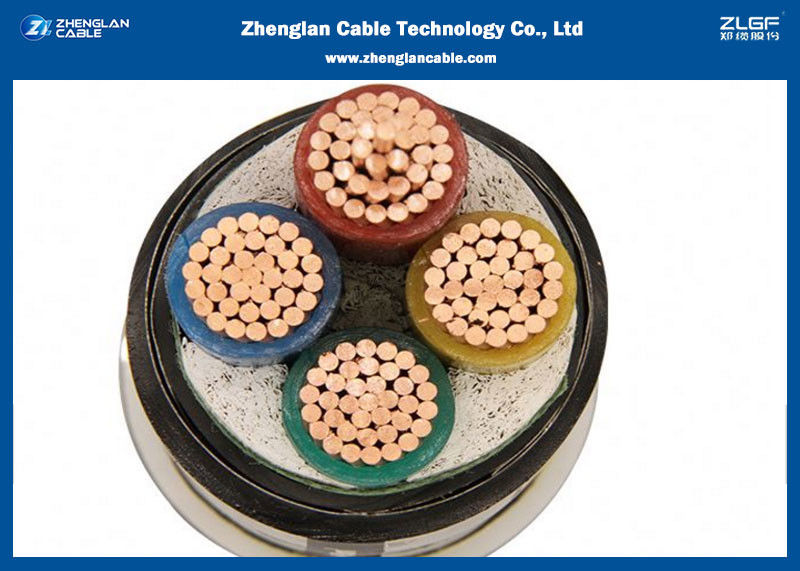

Zdjęcia opancerzonego kabla zasilającego
